2РТ32ПК10ЭШ1-А

Цена:

1000 ₽

Технические характеристики

2РТ32ПК10ЭШ1-А

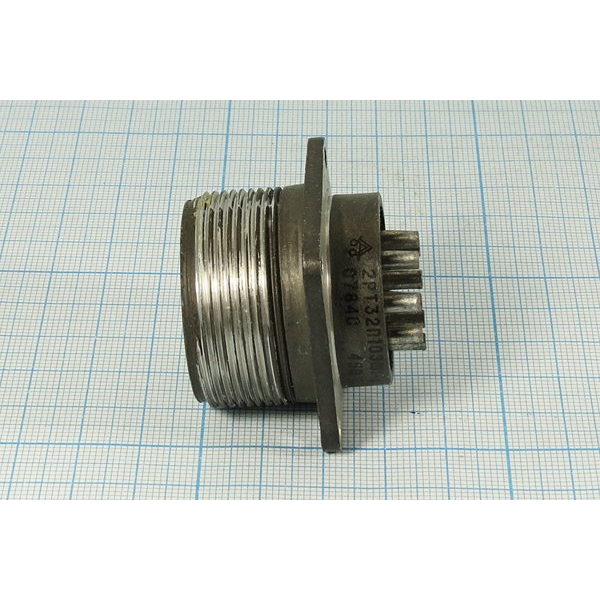

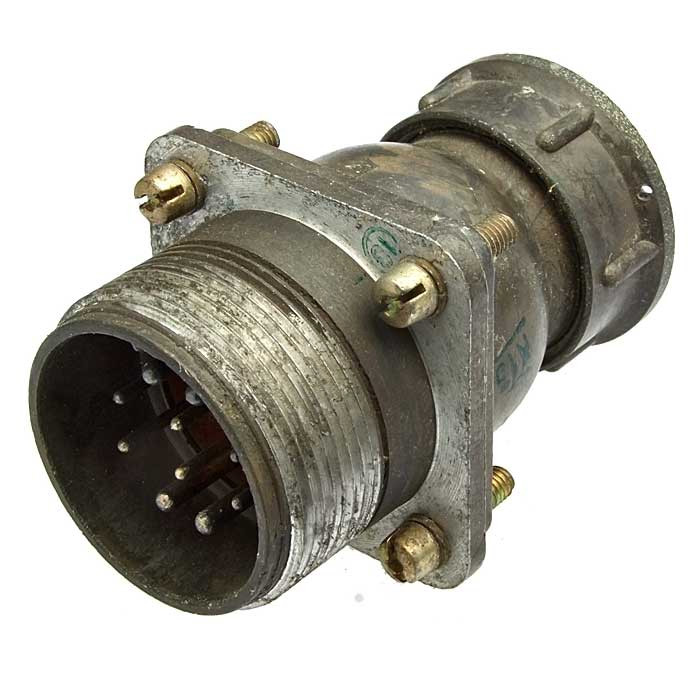

2РТ32ПК10ЭШ1-А — это блочная вилка соединителя серии 2РТ, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Условное обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, ПК — вилка блочная с прямым патрубком, 10 — количество контактов, ЭШ — вид гайки патрубка для экранированного кабеля, 1 — сочетание контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм), -А — модификация с серебряным покрытием контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток 10 А для контактов Ø1,5 мм и 25 А для Ø2,5 мм, с общей максимальной нагрузкой до 160 А. Максимальное напряжение — до 850 В (амплитудное) или 700 В постоянного тока, сопротивление контакта не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Надежность и ресурс

Количество циклов сочленения-расчленения — 500, минимальная наработка — 1000 часов, срок хранения — не менее 20 лет.

Условия эксплуатации

Климатическое исполнение УХЛ, негерметичный тип, для внутреннего и наружного применения (с защитой от пыли и влаги). Температурный диапазон: от -60°C до +60°C (рабочая среда), с возможностью кратковременного нагрева контактов до +180°C. Работает при пониженном давлении 1,3×10^{-4} Па.

Механическая стойкость

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (одиночный до 5000–10000 м/с², многократный до 1500 м/с²) и линейные нагрузки до 2000 м/с².

Описание

Назначение и область применения

Блочная вилка соединителя 2РТ32ПК10ЭШ1-А относится к серии 2РТ и предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение с экранированным кабелем. Тип корпуса и конструкция гайки патрубка позволяют использовать вилку при монтаже на блочные панели и шасси приборов.

Соединитель рассчитан на работу в составе аппаратуры, эксплуатируемой как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Климатическое исполнение УХЛ и негерметичный тип корпуса определяют умеренный и холодный климат как основную зону применения. Благодаря широкому температурному диапазону вилка сохраняет работоспособность в жёстких условиях, характерных для промышленной и специальной радиоэлектронной аппаратуры.

Технические характеристики

Условное обозначение 2РТ32ПК10ЭШ1-А расшифровывается по установленной для серии 2РТ схеме:

2РТ — тип соединителя;
32 — условный размер корпуса;
ПК — вилка блочная с прямым патрубком;
10 — количество контактов;
ЭШ — вид гайки патрубка для экранированного кабеля;
1 — сочетание контактов: 6 штук диаметром 1,5 мм и 4 штуки диаметром 2,5 мм;
А — модификация с серебряным покрытием контактов.

Электрические параметры изделия предусматривают рабочий ток 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Суммарная максимальная нагрузка на соединитель может достигать 160 А. Максимальное рабочее напряжение составляет до 850 В амплитудного значения или до 700 В постоянного тока. Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Надёжность и условия эксплуатации

Конструкция вилки обеспечивает ресурс не менее 500 циклов сочленения-расчленения. Минимальная наработка на отказ составляет 1000 часов, срок хранения — не менее 20 лет. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе ответственного оборудования.

Температурный диапазон рабочей среды — от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный нагрев контактов до плюс 180 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Механическая стойкость

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Устойчивость к механическим ударам подтверждена для одиночных воздействий с ускорением от 5000 до 10000 метров на секунду в квадрате и многократных ударов с ускорением до 1500 метров на секунду в квадрате. Допустимые линейные нагрузки достигают 2000 метров на секунду в квадрате.

Серебряное покрытие контактов модификации А снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Прямой патрубок и гайка типа ЭШ обеспечивают удобный ввод экранированного кабеля и надёжную фиксацию экранирующей оплётки. Применение вилки совместно с ответной кабельной частью серии 2РТ позволяет формировать разъёмные соединения с требуемыми электрическими и механическими характеристиками.
