Назначение и область применения

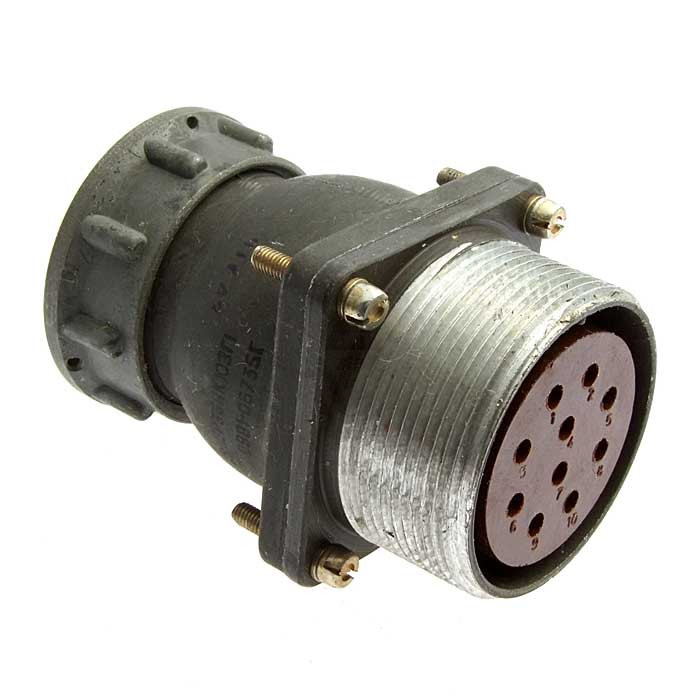

Блочная розетка с кожухом 2РТ32ПК10ЭГ1-А представляет собой многоконтактный электрический соединитель цилиндрической формы, рассчитанный на применение в составе радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в стационарных и подвижных установках, где требуется разъёмное соединение с повышенной стойкостью к внешним воздействиям.

Конструкция допускает использование соединителя как для внутреннего монтажа внутри приборных отсеков и блоков, так и для наружного применения при условии обеспечения защиты от пыли и воды. Розетка рассчитана на работу в аппаратуре, эксплуатируемой в широком диапазоне климатических и механических нагрузок, включая воздействие вибраций и ударных ускорений. Благодаря резьбовому сочленению обеспечивается надёжная фиксация ответной части и сохранение электрического контакта в условиях тряски и перемещений.

Соединитель ориентирован на профессиональное применение в промышленной электронике, измерительном оборудовании, радиосвязной аппаратуре и системах управления, где предъявляются повышенные требования к стабильности контактного соединения и долговечности конструкции.

Технические характеристики

Изделие относится к соединителям типа 2РТ с условным размером корпуса 32 и имеет 10 контактов, предназначенных для экранированного кабеля. Материал изолятора — А. Рабочий ток на контакт составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Максимальное рабочее напряжение не превышает 700 В. Сопротивление контактов составляет 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 1000 МОм.

Габаритные размеры розетки составляют 64,2 на 40 на 40 мм. Метод монтажа — пайка. Сочленение соединителей — резьбовое, с допустимым количеством циклов сочленения-расчленения до 500. Конструкция предусматривает наличие кожуха, защищающего контактную группу и места пайки от механических повреждений и загрязнений.

Условия эксплуатации и конструктивные особенности

Розетка сохраняет работоспособность при температуре окружающего воздуха от минус 60 до плюс 100 градусов Цельсия. С учётом перегрева контактов допустимая смена температур распространяется до плюс 180 градусов Цельсия. Минимальное рабочее атмосферное давление составляет 1,3 на 10 в минус четвёртой степени Па, что соответствует условиям разреженной атмосферы и позволяет применять соединитель в высотной аппаратуре.

К числу подтверждённых особенностей изделия относятся:

• наличие 10 контактов для экранированного кабеля с резьбовым сочленением;
• рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия;
• ресурс до 500 циклов сочленения-расчленения;
• стойкость к вибрациям и механическим нагрузкам;
• возможность внутреннего и наружного применения при защите от пыли и воды.

Розетка поставляется как самостоятельное изделие и предназначена для монтажа методом пайки. Применение экранированного кабеля позволяет снизить влияние электромагнитных помех на передаваемые сигналы, что особенно важно в радиотехнической аппаратуре и измерительных системах.
