Назначение и область применения

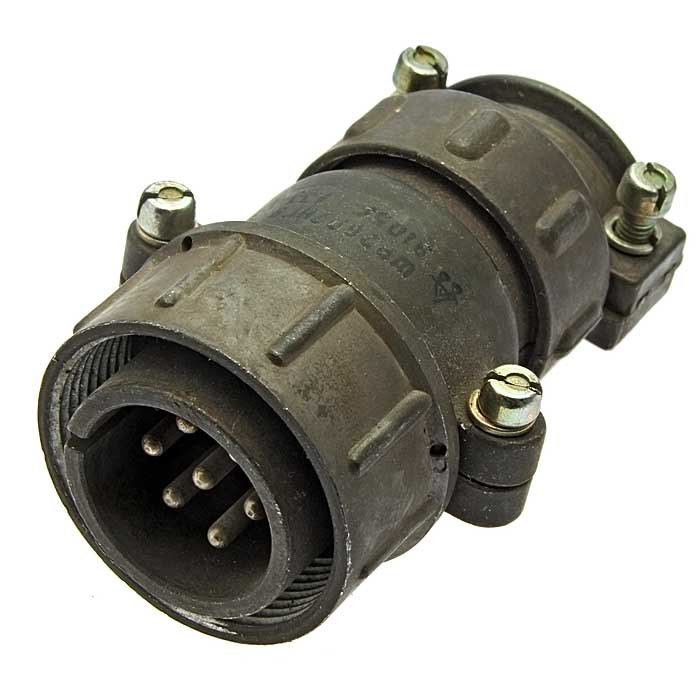

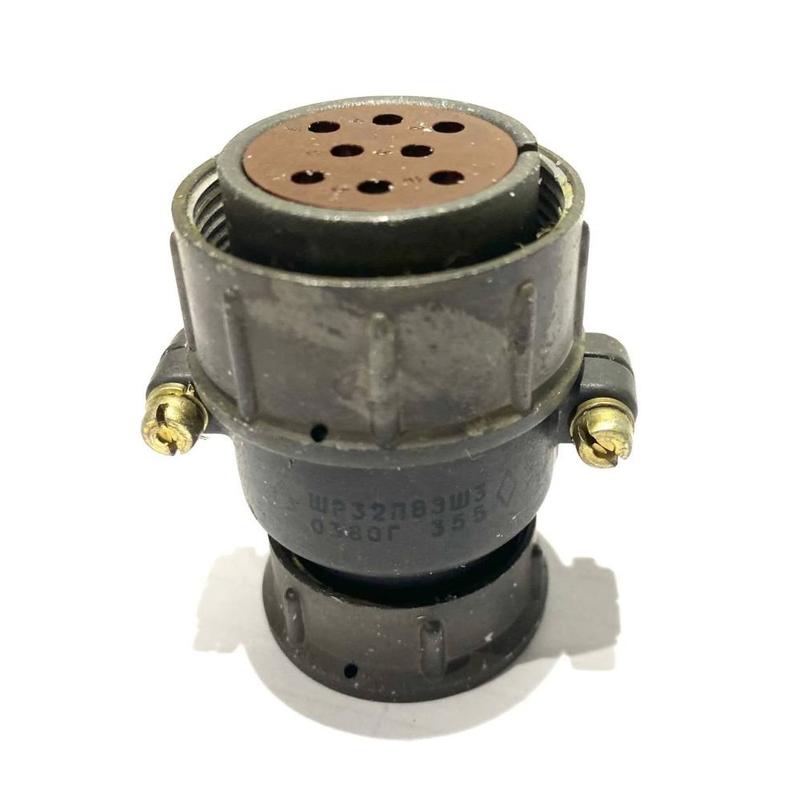

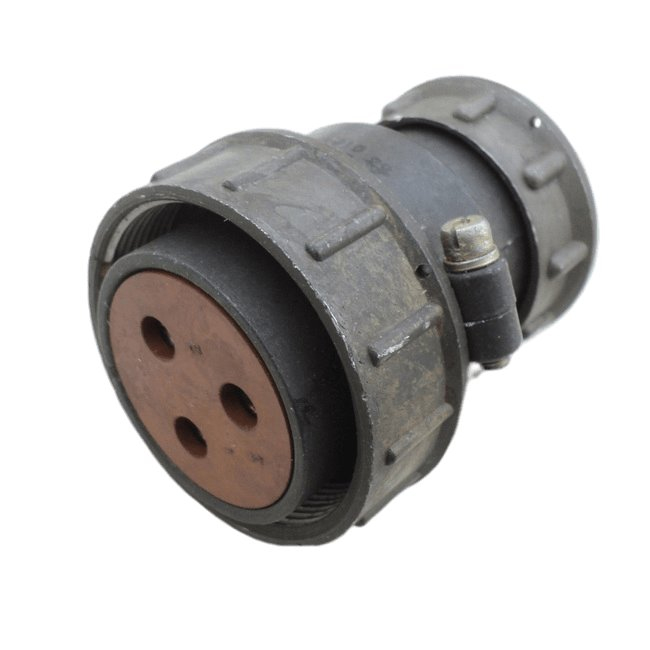

Кабельная розетка 2РТ32П8ЭШ3-А относится к серии низкочастотных цилиндрических соединителей типа 2РТ/ШР и предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как универсальный разъем общего назначения в блочных, модульных и кабельных соединениях, где требуется надежный электрический контакт при механических и климатических воздействиях.

Розетка рассчитана на эксплуатацию в составе оборудования, работающего в стационарных и подвижных установках, контрольно-измерительных системах, источниках питания и промышленной электронике. Конструкция с прямым патрубком и резьбовым сочленением обеспечивает плотную фиксацию ответной части, исключая самопроизвольное расчленение при вибрации.

Конструктивные особенности и расшифровка обозначения

Условное обозначение 2РТ32П8ЭШ3-А содержит полную информацию о конструктивном исполнении изделия:

• 2РТ — тип низкочастотного цилиндрического соединителя;
• 32 — условный размер корпуса;
• П — прямой патрубок;
• 8 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка (гнездовая часть);
• 3 — сочетание контактов: 8 штук диаметром 2,5 мм;
• А — материал изолятора.

Корпус розетки выполнен с учетом требований к прочности и устойчивости к внешним воздействиям. Контакты рассчитаны на монтаж пайкой, хвостовики обеспечивают подключение проводов сечением до 3 мм². Диаметр контактов 2,5 мм и их количество позволяют использовать разъем в силовых и сигнальных цепях с умеренными токовыми нагрузками.

Габаритные размеры составляют 60,1 × 53,1 × 41,5 мм. Сочленение с ответной вилкой осуществляется резьбовым способом, что гарантирует стабильное контактное усилие на протяжении всего срока службы. Ресурс изделия — 500 циклов соединения-расчленения.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную передачу тока и сигнала в широком диапазоне условий:

• рабочий ток на контакт — 25 А;
• максимальное напряжение — до 850 В постоянного тока или амплитудное переменное до 3 МГц;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальное сечение подключаемых проводов — до 3 мм²;
• количество контактов — 8, диаметр каждого 2,5 мм.

Условия эксплуатации и стойкость к внешним факторам

Розетка 2РТ32П8ЭШ3-А рассчитана на работу в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допустим перегрев контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвертой степени Паскаля.

Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате. Допустимые линейные нагрузки достигают 2000 метров на секунду в квадрате.

Климатическое исполнение УХЛ позволяет применять розетку для внутреннего и наружного размещения при условии защиты от прямого попадания пыли и влаги. Такое сочетание механической прочности и климатической стойкости делает разъем пригодным для ответственных применений в аппаратуре, подверженной значительным динамическим нагрузкам.

Монтаж и совместимость

Монтаж розетки выполняется методом пайки проводников к хвостовикам контактов. Исполнение для экранированного кабеля предусматривает возможность надежного соединения экранирующей оплетки с корпусом разъема, что снижает уровень электромагнитных помех и повышает помехозащищенность цепи.

Резьбовое сочленение с ответной частью не требует специального инструмента и позволяет быстро производить коммутацию при монтаже и обслуживании оборудования. Розетка совместима с вилками соответствующего типоразмера серии 2РТ32, имеющими аналогичное сочетание контактов и конструктивное исполнение.
