Назначение и область применения

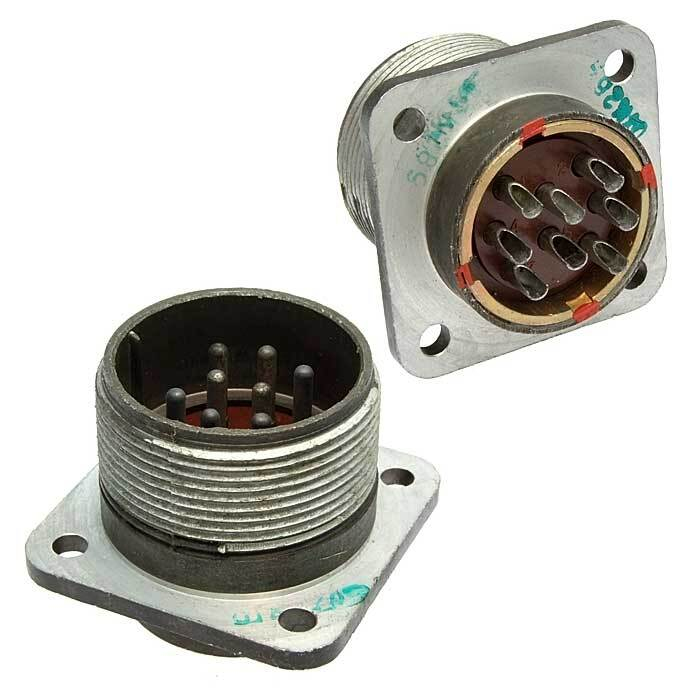

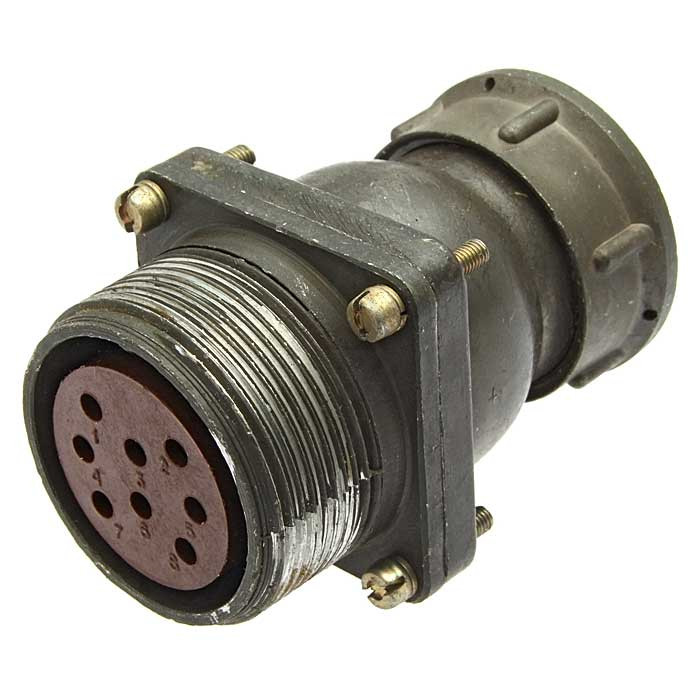

2РТ32П8ЭШ3-А представляет собой приборную вилку (разъём), относящуюся к серии низкочастотных цилиндрических соединителей общего назначения. Изделие разработано для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей. Конструкция обеспечивает стабильный электрический контакт при эксплуатации в составе различных устройств, включая стационарное и подвижное оборудование.

Соединитель используется для коммутации силовых и сигнальных линий в условиях, где предъявляются повышенные требования к механической прочности, устойчивости к внешним воздействиям и долговечности. Благодаря своим характеристикам вилка может применяться в аппаратуре, работающей в широком диапазоне климатических и механических нагрузок.

Технические характеристики

Разъём оснащён восемью контактами диаметром 2,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Рабочий ток на один контакт достигает 25 А, а максимальное рабочее напряжение постоянного тока составляет 700 В. Сопротивление электрического контакта не превышает 1 мОм, что гарантирует минимальные потери при передаче энергии и сигналов.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, что подтверждает высокие диэлектрические свойства применённых материалов. Изделие рассчитано на 500 циклов сочленения и расчленения при сохранении рабочих характеристик. Наработка на отказ составляет не менее 1000 часов, а минимальный срок хранения достигает 20 лет.

Электрические параметры

• Количество контактов: 8
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебряное
• Рабочий ток на контакт: до 25 А
• Максимальное напряжение постоянного тока: 700 В
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 1000 МОм

Климатические и механические условия эксплуатации

Соединитель предназначен для работы в диапазоне температур от минус 60 до плюс 180 градусов Цельсия с учётом перегрева контактов. Допускается эксплуатация при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Климатическое исполнение УХЛ позволяет применять изделие как внутри помещений, так и на открытом воздухе при условии обеспечения защиты от пыли и влаги силами потребителя.

Конструкция вилки рассчитана на воздействие синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров в секунду за секунду. Изделие выдерживает одиночные удары с ускорением до 10000 метров в секунду за секунду и многократные удары с ускорением до 1500 метров в секунду за секунду. Допустимая линейная нагрузка составляет до 2000 метров в секунду за секунду.

Конструктивные особенности

Вилка выполнена без патрубка и предназначена для монтажа с неэкранированным кабелем. Такая конструкция упрощает подключение проводников и обеспечивает удобство при сборке и обслуживании аппаратуры. Типоразмер контактов и схема их расположения соответствуют серии 2РТ32, что обеспечивает совместимость с ответными частями данного семейства соединителей.

Изделие поставляется под артикулом 4592. Конкретные сведения о производителе, сертификатах, гарантийных обязательствах и комплектации в исходных данных не указаны. При выборе соединителя для конкретного применения следует учитывать рабочие токи, уровни напряжений и условия окружающей среды, в которых будет эксплуатироваться аппаратура.
