Назначение соединителя

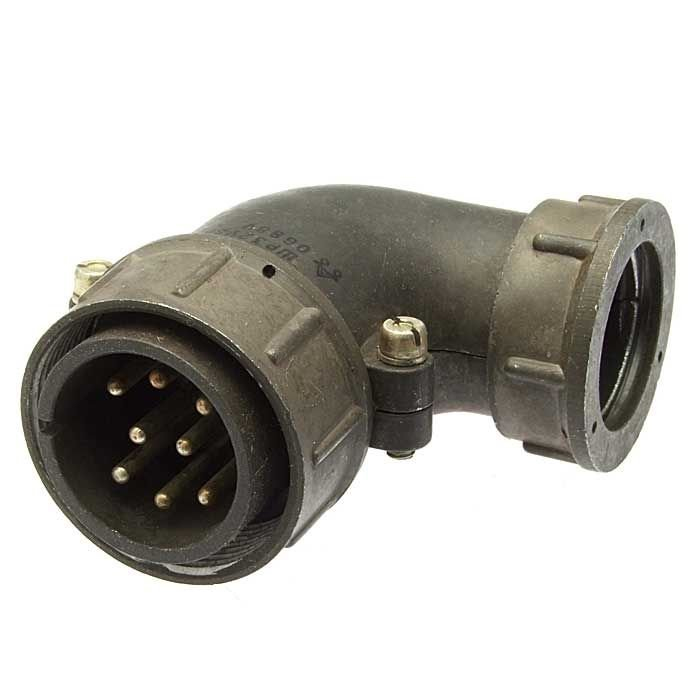

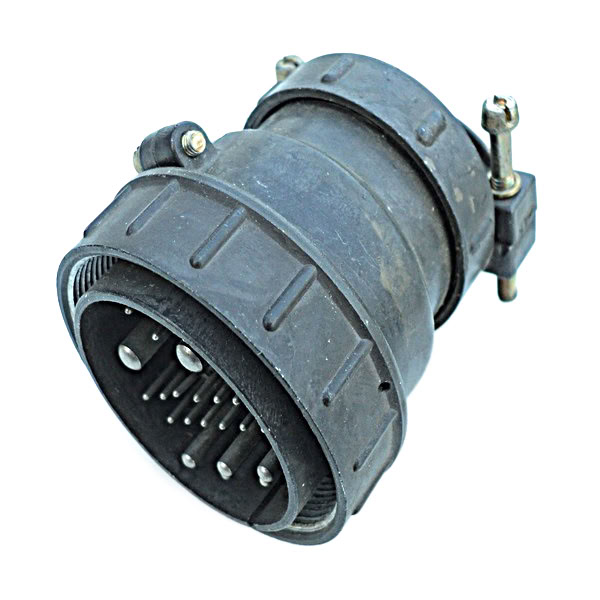

Соединитель 2РТ32П8ЭГ3-А представляет собой кабельную вилку, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для многократного соединения и разъединения электрических цепей, обеспечивая надёжный контакт при передаче сигналов и электропитания. Конструкция рассчитана на эксплуатацию как внутри помещений, так и вне их, при условии защиты контактных групп от прямого попадания пыли и влаги.

Вилка кабельная «5» относится к категории разъёмных соединителей промышленного и специального назначения. Она применяется в блоках управления, измерительных приборах, испытательном оборудовании, системах связи и иных устройствах, где требуется стабильное электрическое соединение с возможностью оперативного отключения.

Основные технические характеристики

Электрические параметры

• Рабочий ток: 25 А
• Максимальное рабочее напряжение: до 700 В постоянного тока
• Диаметр контактов: 2,5 мм
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях

Механическая надёжность

• Количество циклов соединения и разъединения: до 500 раз
• Минимальная наработка: 1000 часов
• Срок службы: не менее 20 лет

Условия эксплуатации и конструктивные особенности

Климатическое исполнение

Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допустимая температура перегрева контактов составляет до плюс 180 градусов Цельсия. Изделие рассчитано на работу при пониженном атмосферном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени Па, что позволяет использовать его в условиях разреженной атмосферы и на больших высотах.

Стойкость к внешним воздействиям

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате. По ударным воздействиям предусмотрена стойкость к одиночным ударам с ускорением до 10000 метров на секунду в квадрате и многократным ударам с ускорением до 1500 метров на секунду в квадрате.

Конструкция

Соединитель состоит из двух ответных частей: вилки и розетки. Обе части могут выполняться в блочном (приборном) либо кабельном исполнении. Вилка имеет резьбовое соединение, обеспечивающее надёжную фиксацию ответных частей и защиту от самопроизвольного расчленения при вибрациях и механических нагрузках. Артикул изделия — 4589, категория — 2РТ32, приёмка — «5».
