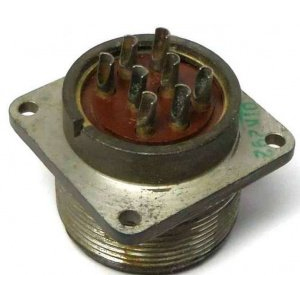

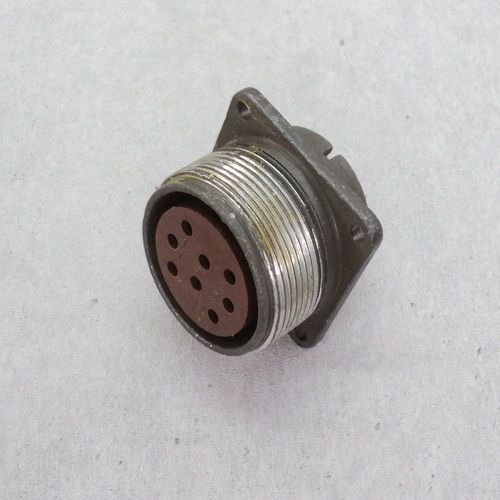

Назначение соединителя 2РТ32П8ЭГ3-А вилки

Соединитель 2РТ32П8ЭГ3-А относится к группе теплостойких низкочастотных цилиндрических электрических соединителей с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для коммутации и разъединения электрических цепей в узлах и блоках электронной и радиоэлектронной аппаратуры, где требуется надёжное механическое соединение и устойчивость к воздействию внешних факторов.

Благодаря конструктивному исполнению и применяемым материалам, соединитель обеспечивает стабильное электрическое соединение при монтаже оборудования, эксплуатируемого в стационарных и подвижных установках. Изделие рассчитано на использование в составе радиоэлектронных систем, измерительных комплексов, аппаратуры связи и промышленной электроники.

Конструктивные особенности и технические характеристики

Соединитель 2РТ32П8ЭГ3-А состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена в блочном (приборном) или кабельном варианте. Конструктивное исполнение с индексом «П» предусматривает для приборной части отсутствие патрубка, а для кабельной части — наличие прямого патрубка для ввода кабеля. Условный размер корпуса составляет 32, количество контактов — 8.

Контактная группа представлена вилочными контактами с покрытием из серебра или никеля, что обеспечивает низкое переходное сопротивление и защиту от окисления. Подсоединение проводов выполняется методом пайки к хвостовикам контактов. Вид гайки патрубка с обозначением «Э» указывает на возможность монтажа с экранированным кабелем.

Дополнительное обозначение «А» определяет материал изолятора. Соединитель рассчитан на монтаж с экранированными или неэкранированными кабелями и проводами. Климатическое исполнение УХЛ допускает применение как для внутреннего, так и для наружного монтажа.

Ключевые параметры

• Тип соединителя: 2РТ, теплостойкий, низкочастотный, цилиндрический
• Фиксация сочленённого положения: резьбовая
• Рабочая частота: до 3 МГц
• Условный размер корпуса: 32
• Количество контактов: 8
• Вид контактов: вилка для кабельной части
• Покрытие контактов: серебро или никель
• Способ подсоединения проводов: пайка к хвостовикам контактов
• Вид гайки патрубка: для экранированного кабеля
• Обозначение сочетания контактов: 3
• Климатическое исполнение: УХЛ

Совместимость и стандарты

Соединитель 2РТ32П8ЭГ3-А взаимосочленяем с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ. Это обеспечивает возможность применения изделия в системах, где используются перечисленные типы соединителей, и упрощает подбор ответных частей при комплектации оборудования.

Изделие соответствует требованиям ОСТ В 110121-91, ГЕ0.364.118ТУ и бР0.364.032ТУ. Приёмка «5» подтверждает соответствие соединителя установленным требованиям конструкторской документации и технических условий.

Применение

Соединители 2РТ32П8ЭГ3-А используются для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Изделие находит применение в аппаратуре, где предъявляются повышенные требования к теплостойкости, надёжности механической фиксации и качеству электрических контактов.

Конструкция с резьбовой фиксацией исключает самопроизвольное рассоединение при вибрационных нагрузках. Наличие варианта с гайкой для экранированного кабеля позволяет применять соединитель в цепях, чувствительных к электромагнитным помехам.
