Назначение соединителя

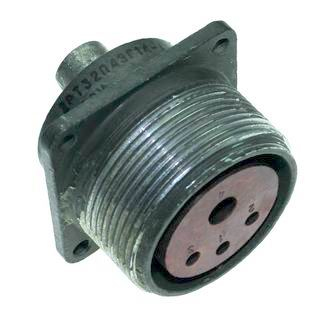

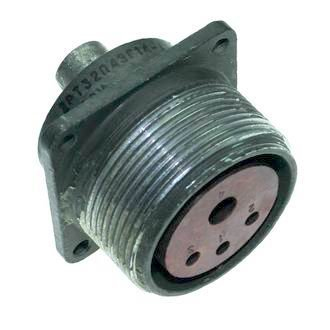

Блочная розетка 2РТ32П8ЭГ3 (артикул 4587) относится к семейству цилиндрических низкочастотных соединителей серии 2РТ32 и предназначена для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре стационарного и подвижного исполнения. Изделие рассчитано на работу с экранированным кабелем. Буква «П» в условном обозначении указывает на исполнение без патрубка, что упрощает монтаж блочной розетки в корпуса приборов, панели и распределительные устройства.

Соединитель применяется для организации разъёмных соединений в цепях постоянного и переменного тока, в том числе в условиях воздействия вибрации, пониженного атмосферного давления и широкого диапазона температур. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и защиту контактной группы от самопроизвольного разъединения. Соединитель ориентирован на эксплуатацию в составе аппаратуры, к которой предъявляются повышенные требования по стабильности контактного соединения и стойкости к внешним механическим и климатическим воздействиям.

Подтверждённые технические особенности

Розетка имеет условный размер корпуса 32 мм. Количество контактов — 8. Диаметр каждого контакта составляет 2,5 мм. Контакты имеют серебряное покрытие, что способствует снижению переходного сопротивления и повышению коррозионной стойкости контактной группы. Сопротивление контактов не превышает 1 мОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм. Номинальный рабочий ток достигает 25 А на контакт. Максимальное рабочее напряжение постоянного тока не превышает 700 В.

Соединитель выдерживает до 500 циклов сочленения и расчленения при сохранении заявленных электрических параметров. Минимальная наработка составляет 1000 часов. Срок сохраняемости изделия — не менее 20 лет. Метод монтажа — пайка.

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур с учётом перегрева контактов: от минус 60 до плюс 180 градусов Цельсия.
• Атмосферное пониженное рабочее давление: 1,3 на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.).
• Синусоидальная вибрация: диапазон частот от 1 до 1000 Гц при ускорении 100 м/с².
• Исполнение: блочное, без патрубка.
• Тип сочленения: резьбовое.

Габаритные и установочные данные

Габаритные размеры розетки составляют 42 на 40 на 40 мм. Компактные размеры в сочетании с блочным исполнением позволяют размещать соединитель в ограниченных внутренних объёмах аппаратуры. Отсутствие патрубка упрощает компоновку монтажного поля и сокращает габаритную глубину установки.

Применение

Соединитель 2РТ32П8ЭГ3 используется в составе радиоэлектронных блоков, измерительных комплексов, систем управления и коммутации, а также в аппаратуре, эксплуатируемой в условиях повышенной вибрационной нагрузки и значительных перепадов температур.
