Назначение и область применения

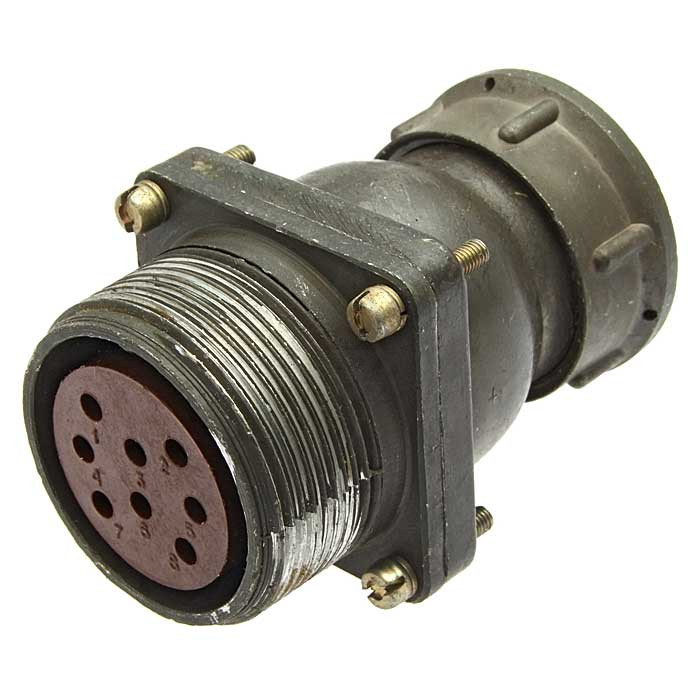

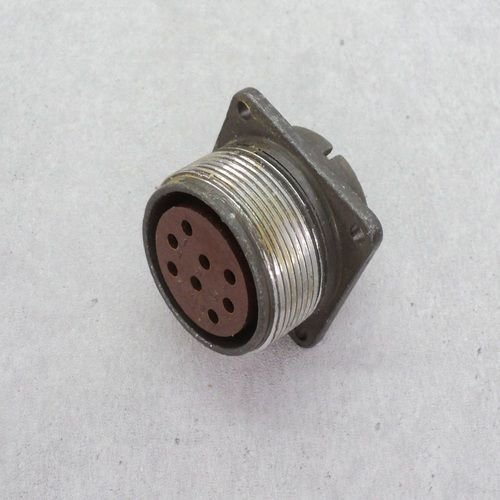

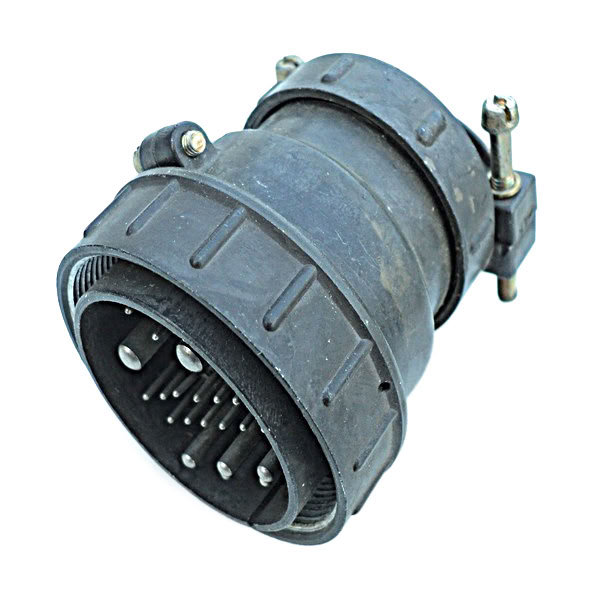

Приборная розетка 2РТ32П8ЭГ3-А представляет собой цилиндрический низкочастотный соединитель общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное разъемное соединение проводников внутри блоков и узлов.

Разъем состоит из двух ответных частей — вилки и розетки. Данная модификация является розеткой без патрубка и рассчитана на установку в составе приборов и устройств промышленного и специального назначения. Конструкция допускает как внутренний, так и наружный монтаж при условии защиты от пыли и влаги. Климатическое исполнение изделия — УХЛ, что подтверждает пригодность к эксплуатации в умеренном и холодном климате.

Расшифровка условного обозначения

Маркировка 2РТ32П8ЭГ3-А содержит полную информацию о конструктивных особенностях соединителя:

• 2РТ — тип цилиндрического низкочастотного соединителя;
• 32 — условный размер корпуса;
• П — исполнение без патрубка;
• 8 — количество контактов;
• Э — вариант для экранированного кабеля (в данной модификации экранирование отсутствует);
• Г — розетка;
• 3 — сочетание контактов;
• А — материал изолятора.

Технические характеристики

Соединитель 2РТ32П8ЭГ3-А обладает следующими электрическими и механическими параметрами:

• Рабочий ток — 25 А;
• Максимальное напряжение постоянного тока — 700 В;
• Диаметр контактов — 2,5 мм;
• Покрытие контактов — серебро;
• Сопротивление контактов — 1 мОм;
• Сопротивление изоляции — не менее 1000 МОм;
• Количество сочленений-расчленений — 500;
• Минимальная наработка — 1000 часов;
• Срок сохраняемости — не менее 20 лет;
• Метод монтажа — пайка;
• Габаритные размеры — 42×40×40 мм.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Рабочий температурный интервал составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременный перегрев контактов до плюс 180 градусов Цельсия.

Соединитель выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвертой степени паскаля, синусоидальную вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, одиночные ударные нагрузки до 10000 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате.

Монтаж и особенности конструкции

Крепление розетки осуществляется методом пайки, что обеспечивает стабильное электрическое соединение и стойкость к вибрационным воздействиям. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Восьмиконтактная схема позволяет коммутировать несколько независимых цепей в пределах одного соединителя.

Отсутствие патрубка упрощает компоновку внутри приборов с ограниченным пространством и облегчает подвод монтажных проводов непосредственно к контактным лепесткам. Применение изолятора из материала группы А обеспечивает необходимые диэлектрические свойства и термическую стабильность в пределах заявленного температурного диапазона.
