Назначение разъёма 2РТ32П8ЭГ3

2РТ32П8ЭГ3 — это низкочастотный цилиндрический электрический разъём серии 2РТ, применяемый в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, блоков и приборных частей радиоэлектронного оборудования. Разъём обеспечивает надёжное механическое сочленение и электрический контакт между ответными частями, допуская многократное соединение и разъединение в процессе эксплуатации. Конструкция исполнения «Э» предусматривает работу с экранированным кабелем: гайка и патрубок рассчитаны на подключение экрана, что позволяет использовать разъём в цепях, требующих защиты от электромагнитных помех. Благодаря цилиндрической форме корпуса и резьбовому или байонетному способу фиксации разъём сохраняет стабильные характеристики при механических нагрузках и в условиях вибрации.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ32П8ЭГ3 содержит информацию о типе, габарите, исполнении и электрической схеме соединителя. Каждый символ обозначения имеет строго определённое значение в рамках серии 2РТ.

• 2РТ — тип соединителя: семейство цилиндрических низкочастотных разъёмов общего применения.
• 32 — условный размер корпуса, определяющий габаритные и присоединительные размеры разъёма.
• П — исполнение по конструкции корпуса. Для кабельной части означает прямой патрубок, для приборной части — обычно исполнение без патрубка.
• 8 — количество контактов внутри разъёма: восемь штыревых или гнездовых контактов.
• Э — исполнение для экранированного кабеля. Гайка и конструкция патрубка рассчитаны на подключение экрана кабеля.
• Г — условное обозначение типа части, указывающее на конкретный вариант исполнения. В линейке 2РТ встречаются буквы «Г», «Ш», «Н» и другие для обозначения вилок, розеток и вида кабельного ввода.
• 3 — сочетание и расположение контактов: ключ и вариант распайки в данном типоразмере.

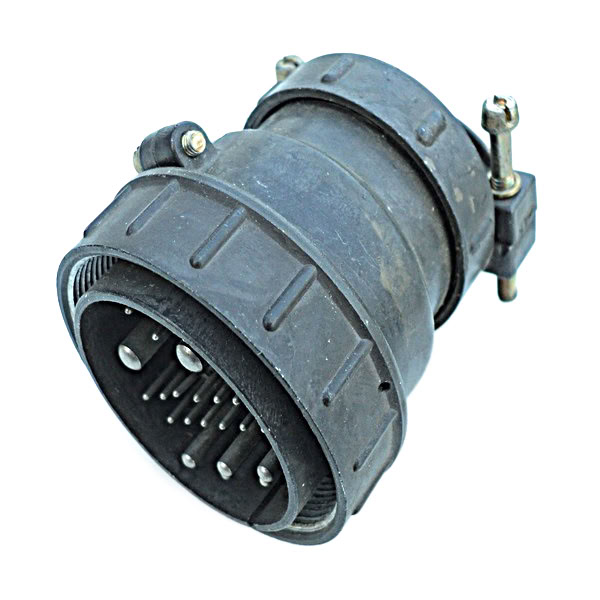

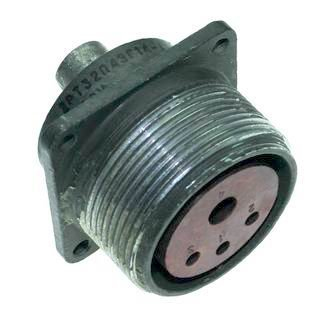

Разъём выполнен в цилиндрическом металлическом корпусе, обеспечивающем механическую прочность и защиту контактной группы от внешних воздействий. Количество контактов составляет восемь штук, диаметр контакта — около 2,5 мм. Конструкция допускает подключение экранированного кабеля с фиксацией экрана непосредственно в кабельном вводе, что упрощает монтаж и повышает помехозащищённость соединения.

Основные технические характеристики

Электрические и эксплуатационные параметры разъёмов типоразмера 2РТ32 и близких модификаций, включая исполнение 2РТ32П8ЭГ3, соответствуют следующим значениям.

• Количество контактов: 8 штук.
• Диаметр контакта: около 2,5 мм.
• Максимальный рабочий ток на один контакт: до 25 ампер.
• Общая допустимая токовая нагрузка: порядка 175 ампер.
• Максимальное рабочее напряжение: до 700–850 вольт, указывается как максимальное амплитудное значение напряжения.
• Сопротивление контакта: не более 1 миллиома.
• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 мегаом.
• Количество сочленений-расчленений: около 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: порядка 20 лет при соблюдении условий хранения.

Условия эксплуатации и механическая прочность

Разъёмы серии 2РТ рассчитаны на работу в сложных условиях, включая воздействие вибрации и ударов. Конструкция корпуса и способ фиксации обеспечивают сохранение электрического контакта при механических нагрузках, характерных для бортовой, промышленной и полевой радиоэлектронной аппаратуры. Температурный диапазон эксплуатации с учётом нагрева контактов составляет примерно от минус 60 до плюс 180 градусов Цельсия для теплостойкого исполнения. Допускается работа при атмосферном пониженном давлении до порядка 1,3 умноженное на 10 в минус четвёртой степени паскаля, что соответствует примерно 10 в минус шестой степени миллиметров ртутного столба. Такая характеристика подтверждает пригодность разъёма к применению в разреженной атмосфере, например в высотном оборудовании или герметизированных отсеках с пониженным давлением. Изделие сохраняет работоспособность в широком диапазоне внешних условий и пригодно для ответственных узлов радиоэлектронной аппаратуры, где требуется стабильное низкочастотное соединение с высокой токовой нагрузкой.

Применение

Разъём 2РТ32П8ЭГ3 применяется в кабельных сборках и межблочных соединениях радиоэлектронной аппаратуры общего назначения. Исполнение для экранированного кабеля делает его пригодным для цепей, чувствительных к электромагнитным наводкам, а восемь контактов диаметром около 2,5 мм позволяют коммутировать силовые и сигнальные цепи с током до 25 ампер на контакт. Изделие устанавливается в составе блоков питания, распределительных устройств, измерительных комплексов и другого оборудования, где необходима частая стыковка и расстыковка соединений при сохранении низкого переходного сопротивления. Механическая прочность, широкий температурный диапазон и стойкость к пониженному давлению позволяют использовать разъём в стационарной и подвижной аппаратуре, работающей в производственных и полевых условиях.
