Назначение

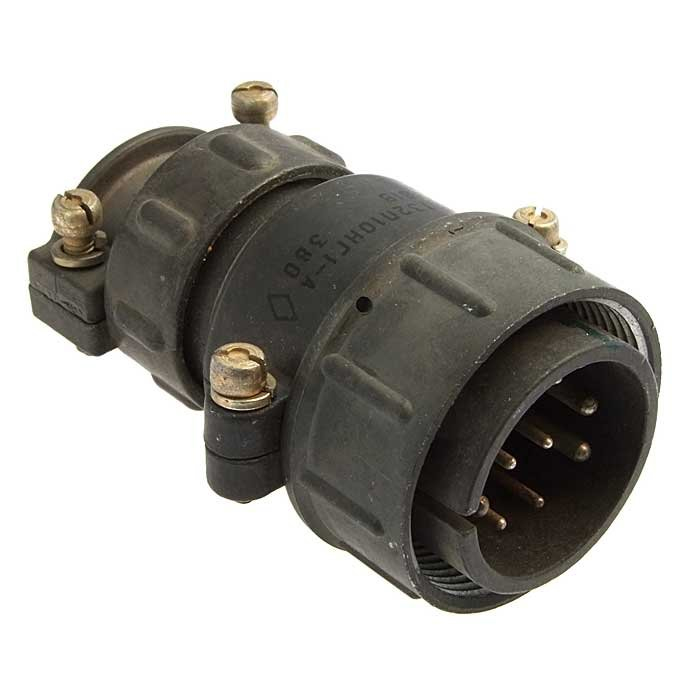

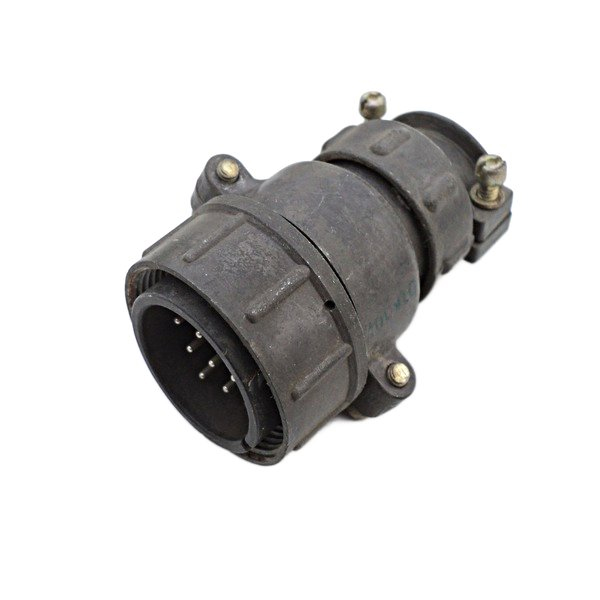

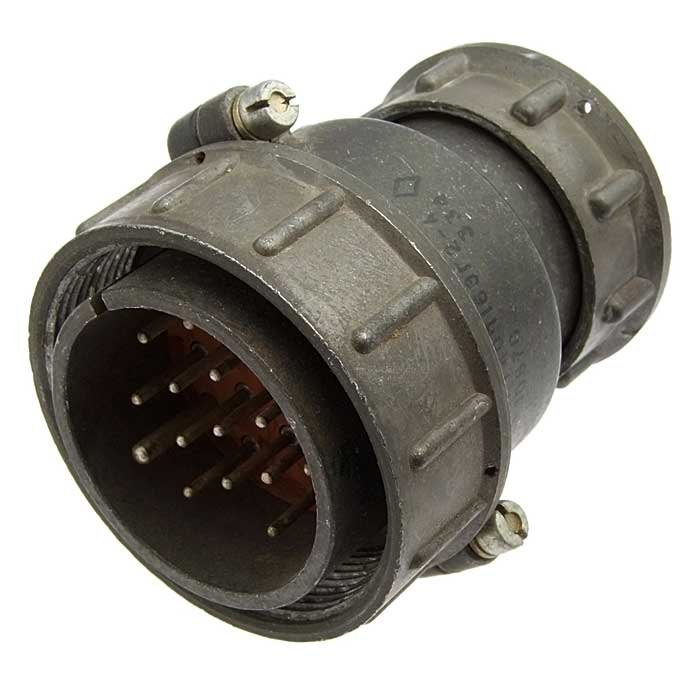

Соединитель 2РТ32П4Н-А (артикул 4576) представляет собой кабельную вилку и применяется в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории соединителей типа 2РТ, предназначенных для работы на частоте до 3 МГц при напряжении до 700 В. Вилка используется как соединитель общего назначения и подходит как для экранированных, так и для неэкранированных кабелей при внутреннем и наружном монтаже.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к данной категории приёмки. Год выпуска — 2014.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры соединителя:

• Рабочий ток на контакт — не менее 0,2 А.
• Сопротивление электрического контакта с серебряным покрытием: для диаметра 1,5 мм — не более 2,5 мОм; для 2,5 мм — не более 1 мОм; для 3,5 мм — не более 0,75 мОм; для других размеров значения устанавливаются аналогично.
• Сопротивление электрического контакта с никелевым покрытием: для диаметра 1,5 мм — не более 5 мОм; для 2,5 мм — не более 2,5 мОм; для других размеров значения устанавливаются аналогично.
• Сопротивление изоляции — не менее 1000 МОм.
• Число сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов.
• Минимальный срок хранения — до 20 лет.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации — от минус 60 °С до плюс 100 °С.

По механическим воздействиям изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 1000 Гц, а также удар одиночного действия с ускорением до 10 000 м/с².

Применение

Вилки кабельные типа 2РТ32П4Н-А востребованы в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения. Они применяются для коммутации как экранированных, так и неэкранированных кабелей при внутреннем и наружном монтаже, в том числе в составе цепей с частотой до 3 МГц и напряжением до 700 В.

Ключевые особенности

1. Рабочее напряжение до 700 В и частота до 3 МГц.
2. Высокое сопротивление изоляции — не менее 1000 МОм.
3. Ресурс до 500 циклов сочленения и расчленения.
4. Длительный срок хранения — до 20 лет.
5. Приёмка «5» и широкий температурный диапазон от минус 60 °С до плюс 100 °С.

Изделие поставляется под артикулом 4576 в категории 2РТ32; сведения о производителе в данных о товаре не указаны.
