Назначение и общая характеристика

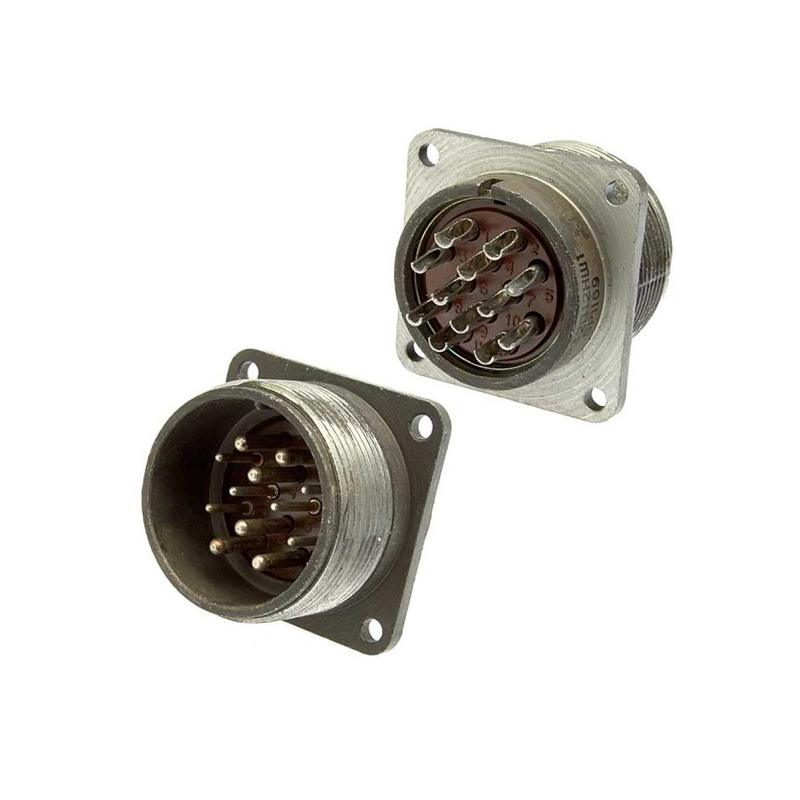

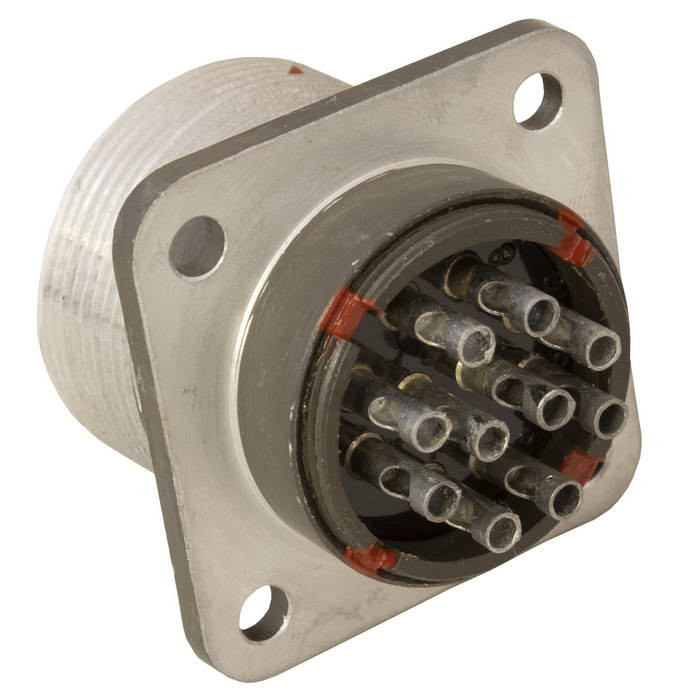

2РТ32П4ЭШ1А — это приборная вилка электрического разъёма серии 2РТ32, предназначенная для создания надёжного разъёмного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к негерметичным соединителям с климатическим исполнением УХЛ, что допускает его применение как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Конструкция вилки рассчитана на резьбовое сочленение с ответной частью, обеспечивающее стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Разъём применяется в составе силовых и сигнальных цепей промышленного оборудования, контрольно-измерительной техники, а также в аппаратуре специального назначения, где требуется сочетание высокой токовой нагрузки и устойчивости к жёстким условиям эксплуатации. Благодаря серебряному покрытию контактов достигается низкое переходное сопротивление и стабильность характеристик в течение всего срока службы.

Электрические параметры

Соединитель оснащён четырьмя контактами, распределёнными по двум типоразмерам. Три контакта имеют диаметр 2,5 мм и рассчитаны на пропускание тока от 25 до 35 А на каждый контакт. Один контакт увеличенного диаметра 5,5 мм допускает ток до 100 А, что позволяет использовать вилку в цепях с комбинированной нагрузкой, где отдельные линии требуют повышенной токовой пропускной способности.

• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 5,5 мм — не более 0,3 мОм.
• Сопротивление изоляции при нормальных климатических условиях — не менее 1000–5000 МОм.
• Максимальное рабочее напряжение — до 700–850 В постоянного тока.

Указанные параметры обеспечивают уверенную работу соединения при высоких токах и значительных напряжениях, а серебряное покрытие контактных поверхностей дополнительно снижает потери в местах сопряжения. Метод монтажа проводников — пайка, что гарантирует прочное и долговечное соединение с кабельными жилами.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на эксплуатацию в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. При этом конструкция допускает кратковременный перегрев контактов до плюс 180 градусов Цельсия без потери работоспособности. Такая термическая устойчивость позволяет использовать вилку в аппаратуре с высокими внутренними тепловыделениями и в условиях значительных перепадов окружающей температуры.

Соединитель выдерживает пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Па, что подтверждает возможность его применения в аппаратуре, работающей на больших высотах или в вакуумных камерах. Механическая прочность изделия подтверждена следующими показателями:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду.
• Одиночные ударные нагрузки с ускорением до 10 000 метров в секунду за секунду.
• Линейные нагрузки до 2000 метров в секунду за секунду.
• Количество циклов соединений-расчленений — не менее 500.
• Минимальная наработка — 1000 часов.

Конструктивные особенности и габариты

Корпус вилки выполнен из материалов, устойчивых к механическим воздействиям и сохраняющих геометрию при температурных перепадах. Резьбовой механизм сочленения обеспечивает плотное прилегание контактных пар и исключает размыкание цепи при вибрации. Габаритные размеры вилки составляют приблизительно 42 на 40 на 40 мм, что позволяет устанавливать её в ограниченных монтажных пространствах и компоновать в составе многоконтактных панелей.

Контакты с серебряным покрытием сохраняют стабильное переходное сопротивление в течение всего заявленного ресурса, а конструкция корпуса защищает контактную группу от случайных прикосновений и попадания посторонних предметов. Вилка поставляется как самостоятельное изделие и предназначена для соединения с ответными розетками серии 2РТ32, совместимыми по типоразмерам контактов и резьбовому креплению.
