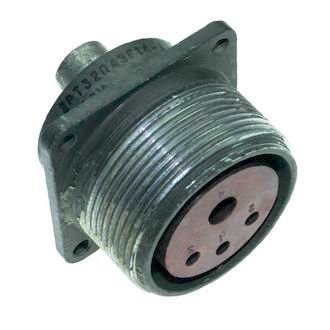

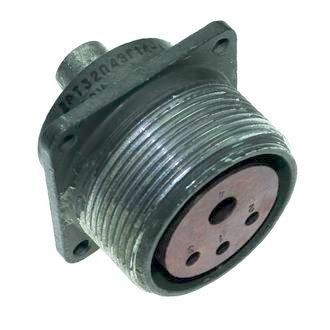

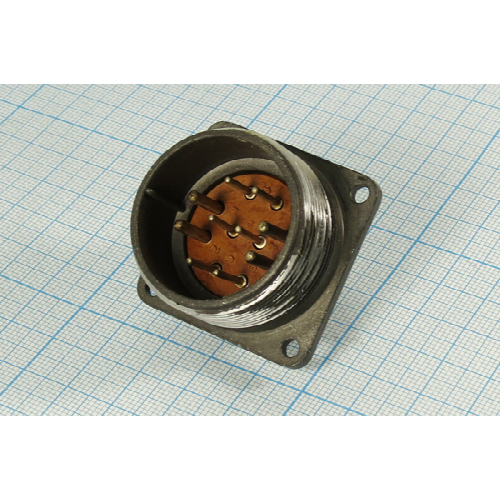

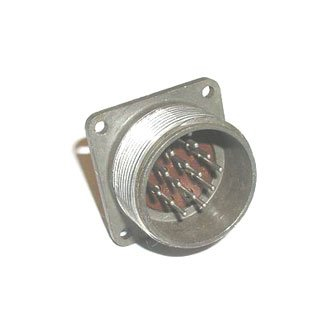

2РТ32П4ЭШ14-А — это приборная розетка цилиндрического типа из серии соединителей 2РТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — без патрубка, 4 — количество контактов (3 контакта диаметром 2,5 мм и 1 контакт диаметром 5,5 мм), Э — для экранированного кабеля, Ш — приборное исполнение, 14 — комбинация контактов, А — материал изолятора.

Технические характеристики

Соединитель выдерживает ток до 25 А на контакты 2,5 мм и до 100 А на контакт 5,5 мм, с общим током до 175 А. Сопротивление контактов — не более 1 мОм (для 2,5 мм) и 0,3 мОм (для 5,5 мм), сопротивление изоляции — не менее 1000–5000 МОм.

Метод монтажа — пайка, сочленение — резьбовое, количество циклов соединений-расчленений — 500, наработка — минимум 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учётом перегрева контактов до +180°C), в пониженном давлении до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–1000 Гц, до 100–300 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и линейные нагрузки до 2000 м/с².

Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Габариты — около 42×40×40 мм, срок хранения — не менее 20 лет.​
