Назначение и область применения

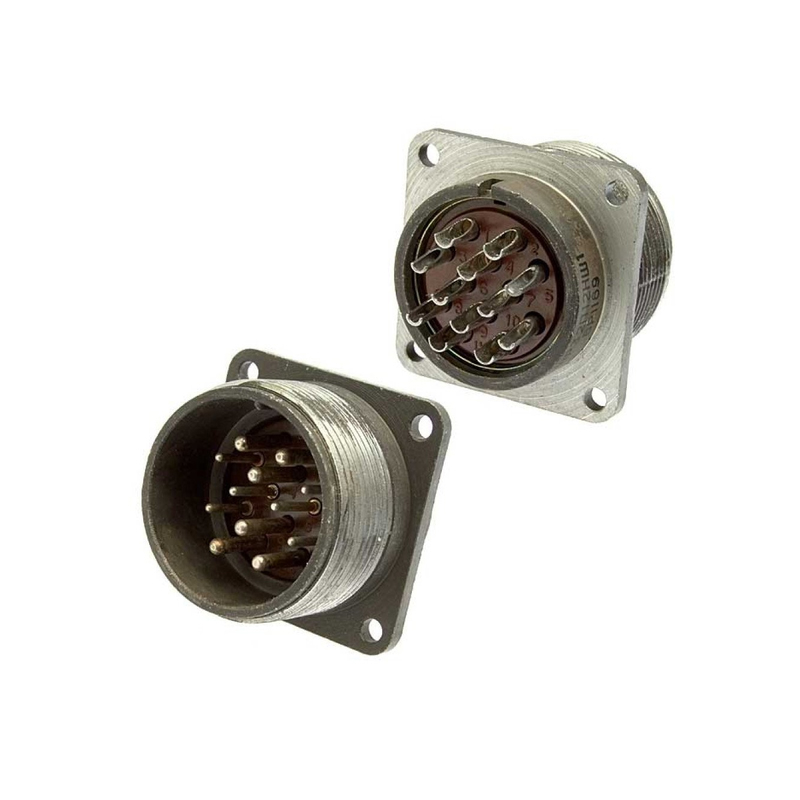

Приборная вилка 2РТ32П4ЭШ14 представляет собой низкочастотный цилиндрический разъём серии 2РТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при амплитудном напряжении до 850 В. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Разъём допускает использование как во внутренней, так и в наружной установке при условии обеспечения защиты от пыли и влаги. Конструкция адаптирована для монтажа с экранированными кабелями, что расширяет возможности применения в высокочастотных трактах и схемах с повышенными требованиями к помехозащищённости.

Конструктивные особенности и электрические параметры

Вилка 2РТ32П4ЭШ14 оснащена четырьмя контактами с дифференцированным исполнением по токовой нагрузке:

• три контакта диаметром 2,5 мм, каждый из которых рассчитан на рабочий ток 25 А;
• один контакт диаметром 5,5 мм с рабочим током 100 А.

Покрытие контактов выполнено серебром, что обеспечивает низкое переходное сопротивление и стабильность соединения в течение всего срока эксплуатации. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, что гарантирует высокую электрическую безопасность и минимальные токи утечки.

Соединитель выдерживает не менее 500 циклов сочленений-расчленений без ухудшения электрических характеристик. Минимальная наработка изделия составляет 1000 часов, что подтверждает его пригодность для длительного использования в составе аппаратуры.

Устойчивость к внешним воздействиям

Разъём 2РТ32П4ЭШ14 сохраняет работоспособность в широком диапазоне температур от -60 °C до +60 °C. Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также к одиночным механическим ударам с ускорением до 10 000 м/с².

Допускается эксплуатация при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность разъёма для применения в условиях разреженной атмосферы и в герметизированных отсеках аппаратуры. Климатическое исполнение — УХЛ. Срок хранения изделия составляет не менее 20 лет.

Совместимость и монтаж

Вилка 2РТ32П4ЭШ14 относится к категории 2РТ32 и совместима с соответствующими ответными частями данной серии. Блочная и кабельная компоновка позволяет применять разъём в составе как стационарных, так и подвижных узлов радиоэлектронной аппаратуры. Монтаж производится с учётом требований к подключению экранированных кабелей и обеспечения надлежащей герметизации при наружной установке.
