Назначение

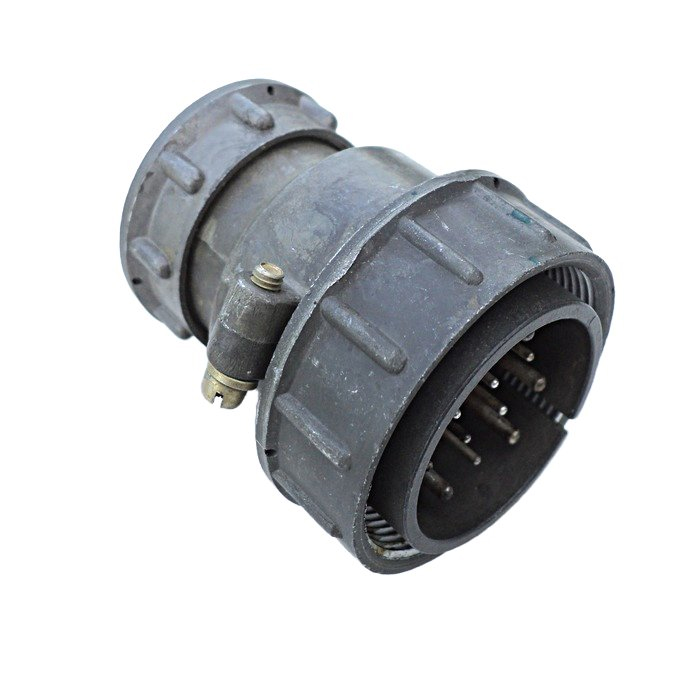

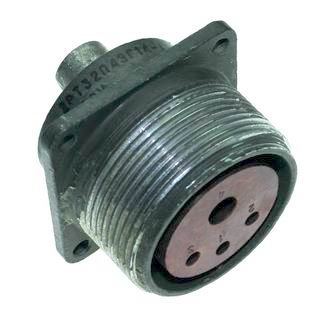

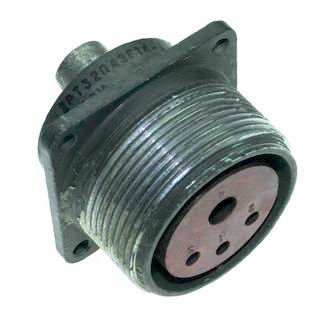

2РТ32П4Э-А ВИЛКИ КАБЕЛЬНЫЕ «5» — кабельная вилка серии 2РТ32 с артикулом 4578, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в узлах и блоках электро- и радиоаппаратуры. Соединители данного типа состоят из двух частей — вилки и розетки; они могут быть блочными, то есть приборными, либо кабельными. Настоящий товар относится к кабельным вилкам.

В предоставленных данных указаны приемка «5» и год 2014. Производитель не указан. Сведения о стране производства, комплектации, гарантии и наличии в исходных данных отсутствуют, поэтому в описании они не приводятся.

Подтвержденные конструктивные особенности

В приложенном описании к товару приведены сведения для исполнения 2РТ32П4ЭГ14-А. Эти данные относятся к семейству соединителей 2РТ32 и прямо указаны в описании товара. Для данного типа соединителя подтверждены следующие конструктивные признаки.

• Тип соединителя: 2РТ.
• Условный размер корпуса: 32.
• Конструктивное исполнение: П, прямой патрубок.
• Количество контактов: 4.
• Вид кабеля: Э, для экранированного кабеля.
• Сочетание контактов: 14, а именно три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм.
• Материал изолятора: А.
• Приемка: «5».
• Год: 2014.

Артикул товара — 4578. Категория — 2РТ32. В названии товара указано исполнение 2РТ32П4Э-А, а в имеющемся описании приведено обозначение 2РТ32П4ЭГ14-А. Поэтому при подборе и применении следует учитывать оба обозначения и сверять их с маркировкой на изделии и сопроводительными документами.

Электрические параметры

Рабочий ток для контактов диаметром 2,5 мм составляет до 25 А, для контакта диаметром 5,5 мм — до 100 А. Максимальное рабочее напряжение — не более 700 В. Сопротивление контактов диаметром 2,5 мм — не более 1 мОм, контакта диаметром 5,5 мм — не более 0,3 мОм. Сопротивление изоляции — не менее 1000 МОм при нормальных климатических условиях.

Количество циклов соединений — до 500. Минимальная наработка — не менее 1000 часов. Срок службы — не менее 20 лет. Указанные параметры относятся к электрическим и ресурсным характеристикам соединителя и приведены в имеющемся описании товара.

Условия эксплуатации

Температура окружающего воздуха — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Смена температур с учетом перегрева контактов — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Атмосферное пониженное давление — 1,3 × 10−4 Па.

Применение

Соединитель применяется для монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Кабельное исполнение вилки предназначено для подключения экранированного кабеля с учетом конструктивного исполнения П и вида кабеля Э.

При использовании необходимо учитывать сочетание контактов: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Рабочие токи и сопротивления контактов зависят от диаметра контакта, поэтому нагрузку следует распределять по соответствующим цепям с учетом приведенных ограничений. Максимальное рабочее напряжение не должно превышать 700 В, а частота тока — 3 МГц.

Для подтверждения пригодности к конкретному применению следует сверить обозначение 2РТ32П4Э-А, артикул 4578, приемку «5» и год 2014 с маркировкой изделия и документацией изготовителя. Изготовитель в предоставленных данных не указан, поэтому дополнительные приемо-сдаточные и эксплуатационные документы в описании не заявляются.
