Назначение

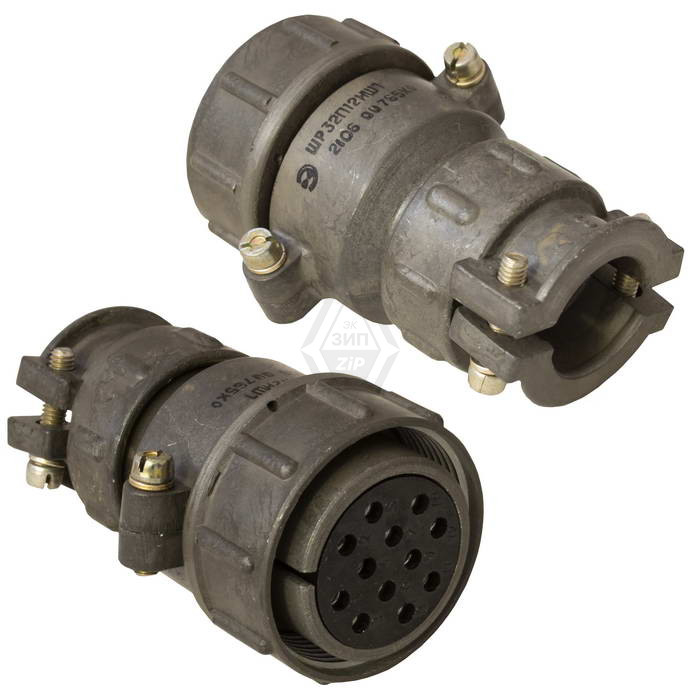

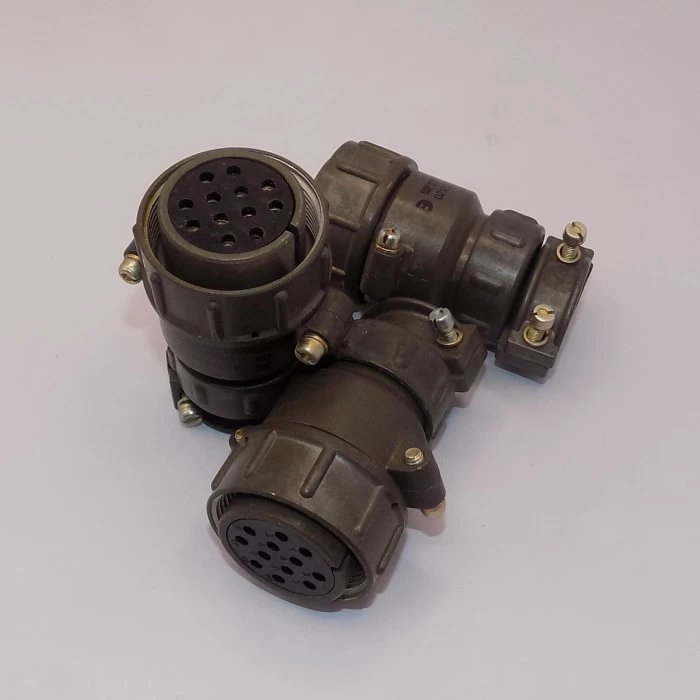

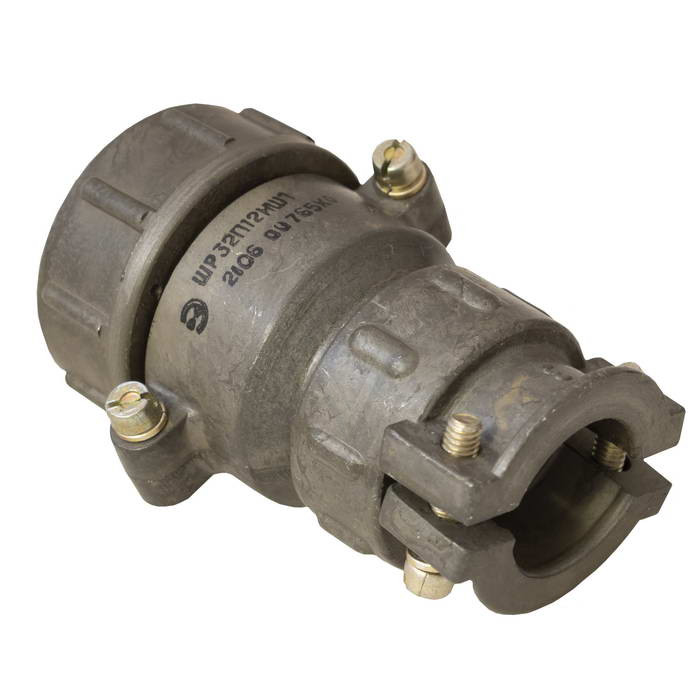

2РТ32П12НШ1-А — кабельная розетка, представляющая собой тип соединителя, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие служит общим соединителем для подключения неэкранированных кабелей. Артикул товара — 4560, категория — 2РТ32.

В характеристиках товара указана приемка «5». Сведения о производителе в предоставленных данных не указаны. Розетка относится к соединителям типа 2РТ с условным размером корпуса 32.

Конструкция и обозначение

Обозначение 2РТ32П12НШ1-А отражает тип соединителя, размер корпуса, конструктивное исполнение, количество и вид контактов, исполнение гайки патрубка и обозначение материала изолятора. Для данного изделия подтверждены следующие конструктивные особенности:

• Тип соединителя: 2РТ.
• Условный размер корпуса: 32.
• Конструктивное исполнение: прямой патрубок (П).
• Количество контактов: 12.
• Вид гайки патрубка: для неэкранированного кабеля (Н).
• Вид контактов: розетка (Ш).
• Сочетание контактов: двенадцать контактов, из них шесть диаметром 1,5 мм и шесть диаметром 2,5 мм.
• Материал изолятора: обозначается буквой А.

Сочленение изделия — резьбовое. Конструкция рассчитана на подключение неэкранированного кабеля через гайку патрубка соответствующего исполнения.

Электрические характеристики

Электрические параметры розетки определяются типом контактов и их покрытием. В данных товара указаны следующие подтвержденные значения:

• Рабочий ток на контакт диаметром 1,5 мм: 10 А.
• Рабочий ток на контакт диаметром 2,5 мм: 25 А.
• Максимальное рабочее напряжение постоянного тока: не более 700 В.
• Покрытие контактов: серебро.
• Сопротивление контактов диаметром 1,5 мм: 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм: 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Указанные параметры относятся к электрическим характеристикам соединителя и приведены для оценки его применения в цепях радиоэлектронной и радиотехнической аппаратуры.

Механические и эксплуатационные показатели

Для изделия подтверждены механические и эксплуатационные характеристики, связанные с ресурсом работы и сохранением свойств при хранении:

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 20 лет.
• Сочленение: резьбовое.
• Приемка: «5».

Эти показатели дополняют сведения о назначении розетки и позволяют оценить ее применение в составе аппаратуры, где требуется подключение неэкранированных кабелей через соединитель типа 2РТ с двенадцатью контактами.

Применение

Розетка кабельная 2РТ32П12НШ1-А применяется в радиоэлектронной и радиотехнической аппаратуре как общий соединитель для подключения неэкранированных кабелей. Исполнение с прямым патрубком и гайкой для неэкранированного кабеля определяет область применения изделия в составе кабельных соединений соответствующего типа.

Сочетание шести контактов диаметром 1,5 мм и шести контактов диаметром 2,5 мм, серебряное покрытие контактов, резьбовое сочленение и указанные электрические параметры являются подтвержденными особенностями товара. Сведения о комплектации, стране производства, стандартах, сертификатах и гарантии в предоставленных данных отсутствуют.
