Назначение и область применения

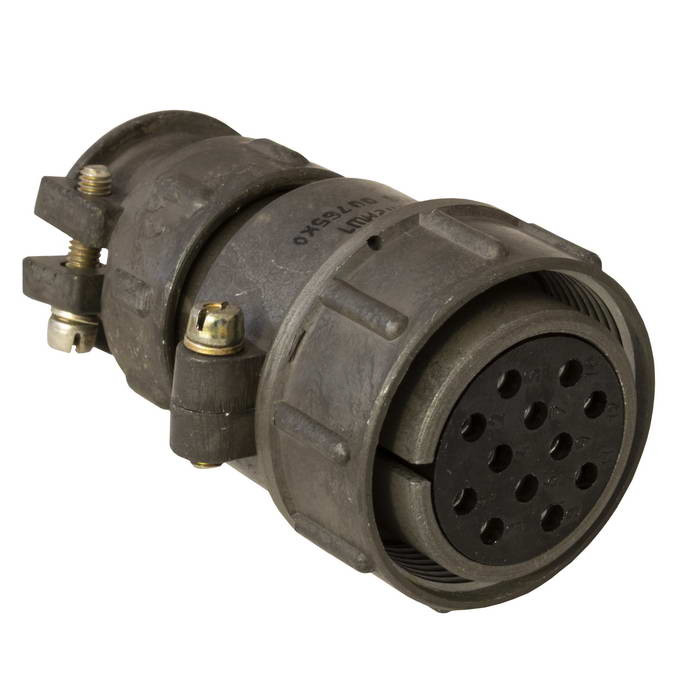

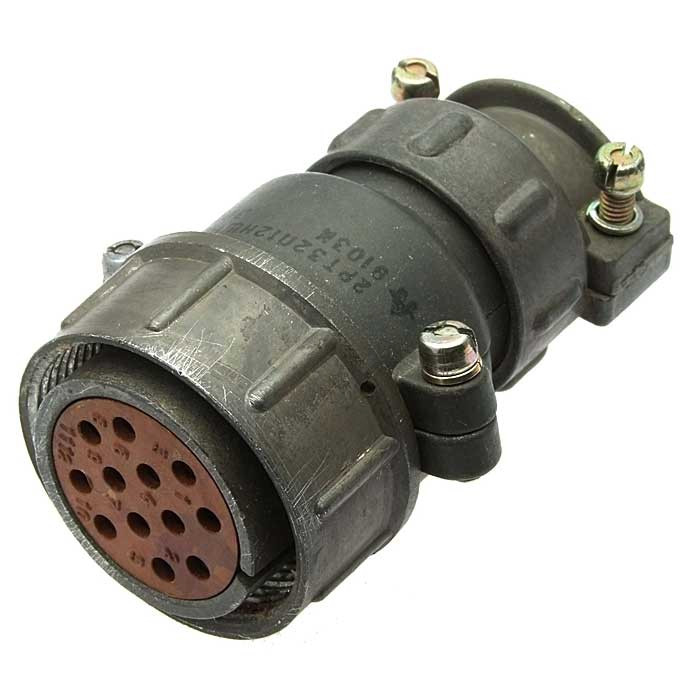

Кабельная розетка 2РТ32П12НШ1-А с приёмкой «5» представляет собой герметичный электрический соединитель, предназначенный для коммутации неэкранированных кабелей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в цепях постоянного и переменного тока, где требуется высокая механическая прочность сочленения и устойчивость к внешним воздействующим факторам.

Соединитель рассчитан на эксплуатацию в аппаратуре специального назначения, включая военную технику, промышленное оборудование и измерительные комплексы. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Приёмка «5» подтверждает проведение полного цикла приёмо-сдаточных испытаний на соответствие техническим условиям и допускает применение изделия в составе ответственной аппаратуры.

Технические характеристики

Соединитель относится к типу 2РТ и имеет размер корпуса 32. Общее количество контактов — 12, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Конструктивное исполнение — прямой патрубок, который в обозначении указывается буквой «П». Габаритные размеры изделия составляют 74,7 на 41,5 на 53,1 мм. Метод монтажа — пайка.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В постоянного тока.
• Рабочий ток на контакт диаметром 1,5 мм — до 10 А.
• Рабочий ток на контакт диаметром 2,5 мм — до 25 А.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Количество циклов соединения-разъединения — до 500 раз.
• Минимальная наработка — 1000 часов.

Условия эксплуатации и особенности конструкции

Розетка сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. При этом контакты допускают кратковременный перегрев до плюс 180 градусов Цельсия без потери электрических характеристик. Изделие рассчитано на работу при атмосферном давлении не ниже 1,3 на 10 в минус четвёртой степени Па.

Корпус соединителя выполнен с учётом требований к механической прочности, а резьбовой механизм сочленения гарантирует стабильное контактное нажатие на протяжении всего срока службы. Контакты двух диаметров позволяют распределять сильноточные и сигнальные цепи в пределах одного соединителя, что упрощает компоновку аппаратуры и сокращает количество разъёмов на панели. Прямой патрубок обеспечивает удобный ввод кабеля с тыльной стороны монтажной поверхности.

Изделие поставляется без ответной вилки, комплектация определяется конкретным заказом. Технические характеристики подтверждены приёмо-сдаточными испытаниями, что соответствует уровню приёмки «5».
