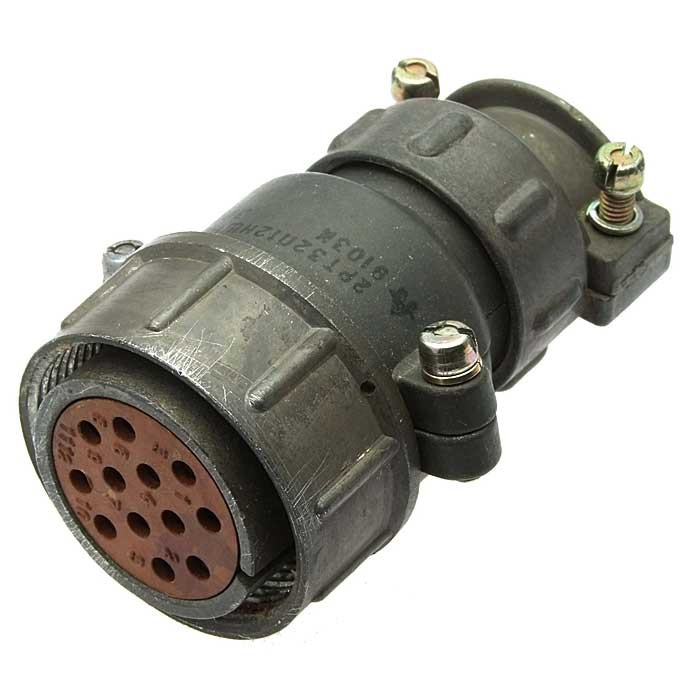

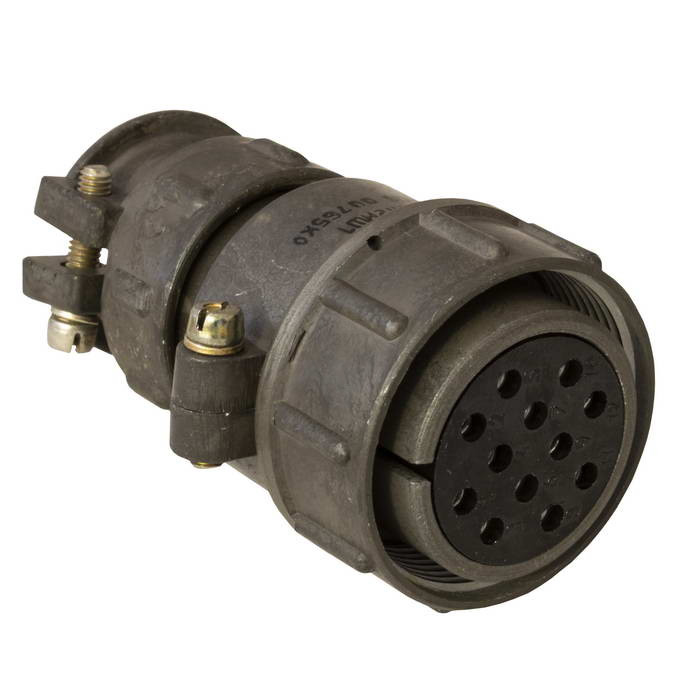

2РТ32П12НШ1-АН

Цена:

700 ₽

Технические характеристики

2РТ32П12НШ1-АН представляет собой кабельную розетку негерметичного типа из серии 2РТ, предназначенную для соединения в радиоэлектронной и радиотехнической аппаратуре. Она имеет 12 контактов (обычно 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), прямой патрубок и гайку для неэкранированного или экранированного кабеля с резьбовым соединением.

Соединитель рассчитан на токовую нагрузку до 10 А на контакты 1,5 мм и до 25 А на контакты 2,5 мм, с сопротивлением контактов не более 2,5 мОм и 1 мОм соответственно. Сопротивление изоляции составляет не менее 1000–5000 МОм, а количество сочленений-расчленений достигает 500 циклов при минимальной наработке 1000 часов.

Работает в климатическом исполнении УХЛ при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10⁻⁴ Па. Устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 10 000 м/с² одиночных) и линейным нагрузкам до 2000 м/с², подходит для внутреннего и наружного применения с защитой от пыли и влаги.

Используется в промышленных и технических системах для надежного подключения кабелей, совместима с вилками серий ШР, 2РТТ и 2РТ-А. Срок сохраняемости — 15–20 лет.

Описание

Назначение и конструкция

2РТ32П12НШ1-АН (артикул 4561) представляет собой кабельную розетку негерметичного типа из серии 2РТ. Изделие предназначено для соединения кабелей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных и технических системах, где требуется надёжное подключение.

Розетка имеет 12 контактов: обычно 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Конструкция включает прямой патрубок и гайку для неэкранированного или экранированного кабеля с резьбовым соединением. Изделие относится к категории 2РТ32.

Электрические параметры

Соединитель рассчитан на токовую нагрузку до 10 А на контакты диаметром 1,5 мм и до 25 А на контакты диаметром 2,5 мм. Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.

токовая нагрузка до 10 А на контакты диаметром 1,5 мм;
токовая нагрузка до 25 А на контакты диаметром 2,5 мм;
сопротивление контактов не более 2,5 мОм и 1 мОм соответственно;
сопротивление изоляции по данным каталога — 1000–5000 МОм;
количество сочленений-расчленений — до 500 циклов;
минимальная наработка — 1000 часов.

Условия эксплуатации и устойчивость

Изделие работает в климатическом исполнении УХЛ при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия. Розетка выдерживает пониженное давление вплоть до 1,3 на 10 в минус четвёртой степени паскаля.

Конструкция устойчива к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к одиночным ударам с ускорением до 10 000 метров на секунду в квадрате и к линейным нагрузкам до 2000 метров на секунду в квадрате. Изделие подходит для внутреннего и наружного применения; в описании указана защита от пыли и влаги, при этом розетка относится к негерметичному типу.

Совместимость и применение

Розетка совместима с вилками серий ШР, 2РТТ и 2РТ-А. Она применяется для надежного подключения кабелей в промышленных и технических системах, а также в радиоэлектронной и радиотехнической аппаратуре. Срок сохраняемости изделия составляет 15–20 лет.

Производитель в предоставленных данных не указан. Технические характеристики и условия эксплуатации следует учитывать при подборе соединителя для конкретной кабельной сборки и режима работы аппаратуры.
