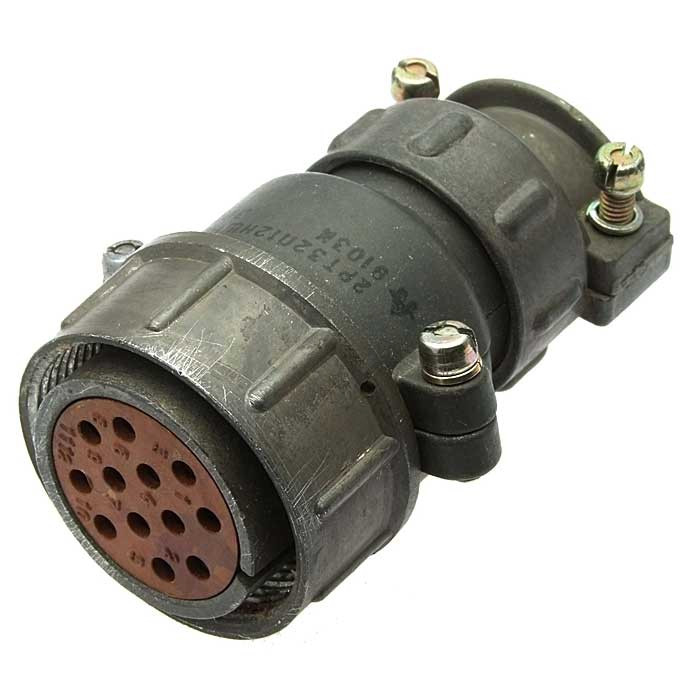

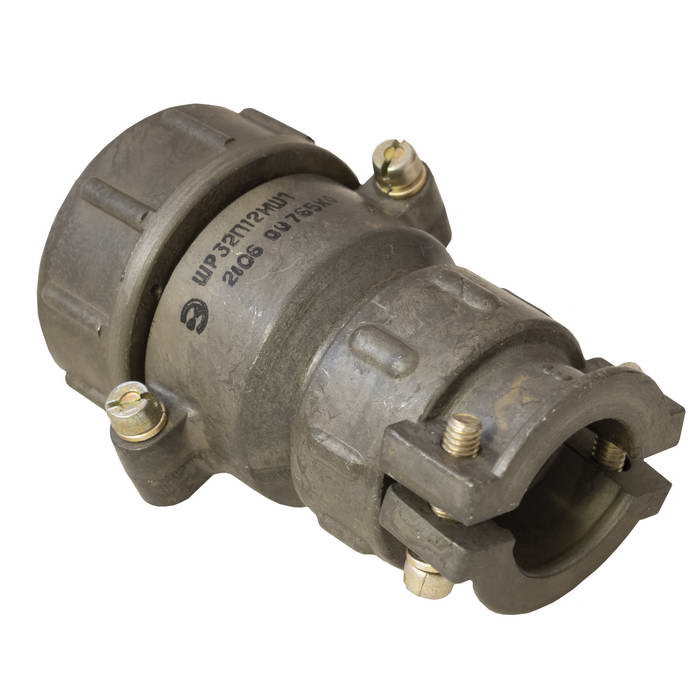

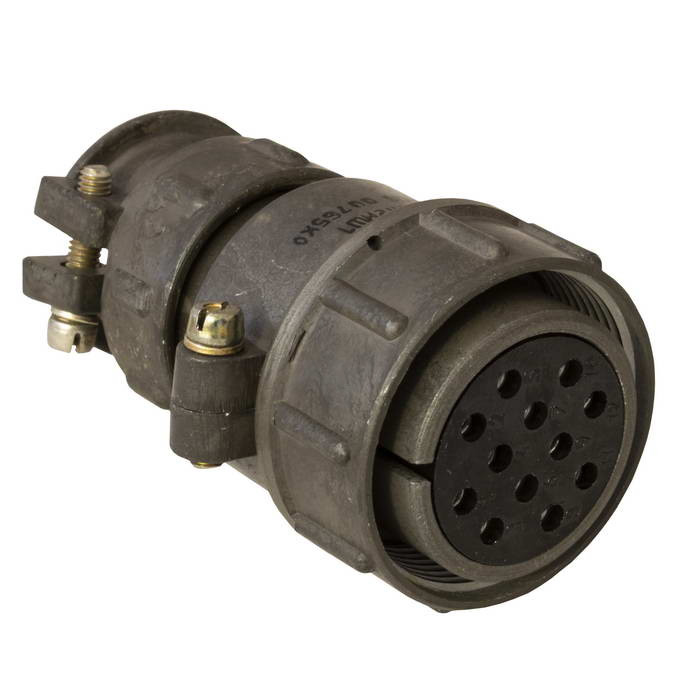

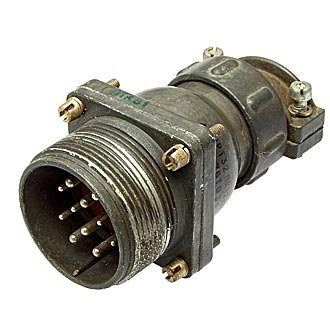

2РТ32П12НШ1-А

Цена:

800 ₽

Технические характеристики

2РТ32П12НШ1-А

2РТ32П12НШ1-А — это кабельная розетка разъема серии 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Условное обозначение расшифровывается так: 2РТ — тип соединителя, 32 — условный размер корпуса, П — прямой патрубок, 12 — количество контактов (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), НШ — для неэкранированного кабеля, 1 — сочетание контактов, А — материал изолятора.

Технические характеристики

Рабочий ток на контакт: 10 А для диаметра 1,5 мм и 25 А для 2,5 мм; максимальное напряжение постоянного тока — до 700–850 В. +2
Сопротивление контактов: не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм); сопротивление изоляции — минимум 1000–5000 МОм. +2
Метод монтажа — пайка, сочленение — резьбовое, количество циклов соединений-расчленений — 500, наработка — не менее 1000 часов.

Условия эксплуатации

Температурный диапазон: от -60°C до +100°C (с перегревом контактов до +180°C), подходит для климата УХЛ (внутреннее и наружное применение с защитой от пыли/воды). +1
Выдерживает вибрацию (1–1000 Гц, до 100–300 м/с²), удары (до 10 000 м/с² одиночные), пониженное давление (1,3×10⁻⁴ Па). +2
Габариты: 74,7 × 41,5 × 53,1 мм, срок хранения — не менее 20 лет.

Описание

Назначение изделия

Кабельная розетка 2РТ32П12НШ1-А представляет собой соединительный элемент серии 2РТ, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в низкочастотных и силовых цепях, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами. Конструкция предусматривает установку на неэкранированный кабель и фиксацию посредством резьбового сочленения, что обеспечивает защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Розетка рассчитана на длительную эксплуатацию в составе стационарного и подвижного оборудования, включая устройства, работающие в условиях умеренного и холодного климата. Изделие допускает применение как внутри помещений, так и вне их, при условии обеспечения защиты от прямого воздействия атмосферных осадков и пыли в соответствии с требованиями к конкретному объекту установки.

Расшифровка условного обозначения

Маркировка 2РТ32П12НШ1-А содержит информацию о ключевых конструктивных особенностях соединителя:

2РТ — тип соединителя, определяющий принадлежность к серии низкочастотных цилиндрических разъёмов;
32 — условный размер корпуса;
П — прямой патрубок для вывода кабеля;
12 — общее количество контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;
НШ — исполнение для неэкранированного кабеля;
1 — сочетание контактов;
А — материал изолятора.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную передачу сигналов и электропитания в широком диапазоне рабочих режимов. Максимальный рабочий ток на один контакт составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Максимальное напряжение постоянного тока достигает значений от 700 до 850 В в зависимости от условий эксплуатации и сочетания контактов.

Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции между контактами и корпусом составляет не менее 1000–5000 МОм, что гарантирует надёжную гальваническую развязку цепей. Монтаж проводов выполняется методом пайки. Количество циклов соединений-расчленений — не менее 500, наработка изделия — не менее 1000 часов в пределах установленных режимов.

Условия эксплуатации и конструктивные особенности

Изделие сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается перегрев контактов до плюс 180 градусов Цельсия при прохождении номинальных токов. Климатическое исполнение соответствует категории УХЛ, что позволяет применять розетку в районах с умеренным и холодным климатом.

Конструкция выдерживает воздействие вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100–300 метров на секунду в квадрате, а также одиночные ударные нагрузки с ускорением до 10000 метров на секунду в квадрате. Изделие сохраняет характеристики при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля. Габаритные размеры розетки составляют 74,7 × 41,5 × 53,1 мм. Срок хранения изделия — не менее 20 лет при соблюдении условий консервации и хранения.

Применение

Розетка 2РТ32П12НШ1-А используется в составе блоков питания, систем управления, измерительных комплексов и другого оборудования, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним механическим воздействиям. Изделие подходит для монтажа на неэкранированные кабели с последующей пайкой проводников к хвостовикам контактов. Резьбовая фиксация ответной части обеспечивает плотное и стабильное сочленение в условиях тряски и вибраций, характерных для подвижных установок и транспортного оборудования.
