Назначение соединителя

Соединитель 2РТ32П12НГ1-А «Вилки Нур» — это кабельная вилка негерметичного типа из серии разъёмов 2РТ, предназначенная для применения в радиоэлектронной аппаратуре и промышленном оборудовании. Изделие обеспечивает электрическое соединение кабеля с прибором или другим ответным соединителем серии 2РТ, передачу сигналов и питающих напряжений между блоками аппаратуры.

Вилка относится к приборной (кабельной) части соединителя и монтируется на кабель, тогда как ответная часть устанавливается на корпусе прибора или блока. Такое исполнение характерно для бортовых, наземных и стационарных систем, где требуется надёжная разъёмная коммутация при воздействии вибрации и перепадов температуры.

Расшифровка обозначения 2РТ32П12НГ1-А

• 2РТ — тип соединителя, серия 2РТ.
• 32 — условный размер корпуса.
• П — приборная (кабельная) часть с прямым патрубком.
• 12 — количество контактов: 12 штук.
• НГ1-А — исполнение: гайка патрубка для неэкранированного кабеля, модификация «Г1-А» (конструктив-исполнение, согласно техническим условиям).

Сочетание контактов «1» в данном исполнении включает два типоразмера: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет в одном корпусе коммутировать как слаботочные сигнальные цепи, так и силовые линии с повышенным током.

Подтверждённые технические характеристики

• Покрытие контактов — серебро (или серебро/никель).
• Максимальный ток на один контакт: до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм.
• Суммарная допустимая токовая нагрузка — до 210 А.
• Максимальное напряжение в цепи — до 850 В (амплитудное значение).
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество циклов сочленения и расчленения — до 500.
• Минимальная наработка — 1000 часов.
• Вибрация синусоидальная: рабочий диапазон частот — от 1 до 5000 Гц.
• Климатическое исполнение — УХЛ, допускается использование во внутренних и наружных (при дополнительной защите от пыли и влаги) местах.

Применение и особенности эксплуатации

Вилка применяется в радиоэлектронной аппаратуре и промышленном оборудовании, где требуется разъёмное соединение многожильного кабеля с прибором. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги и пыли без дополнительной защиты; при наружной установке требуется защита корпуса и зоны сочленения.

Исполнение НГ1-А предусматривает гайку патрубка для неэкранированного кабеля, что упрощает монтаж и обеспечивает механическое крепление кабеля в патрубке. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате. Значительный ресурс по числу циклов сочленения и расчленения (до 500) и наработке (не менее 1000 часов) делает соединитель пригодным для аппаратуры, требующей периодического подключения и отключения.

Благодаря сочетанию контактов двух диаметров и высоким допустимым токам вилка подходит для смешанных цепей: сигнальных линий малой мощности и силовых цепей с токами до 25 А на контакт. Контакты с серебряным (или серебряно-никелевым) покрытием обеспечивают стабильное низкое переходное сопротивление и надёжный электрический контакт в течение всего срока службы.

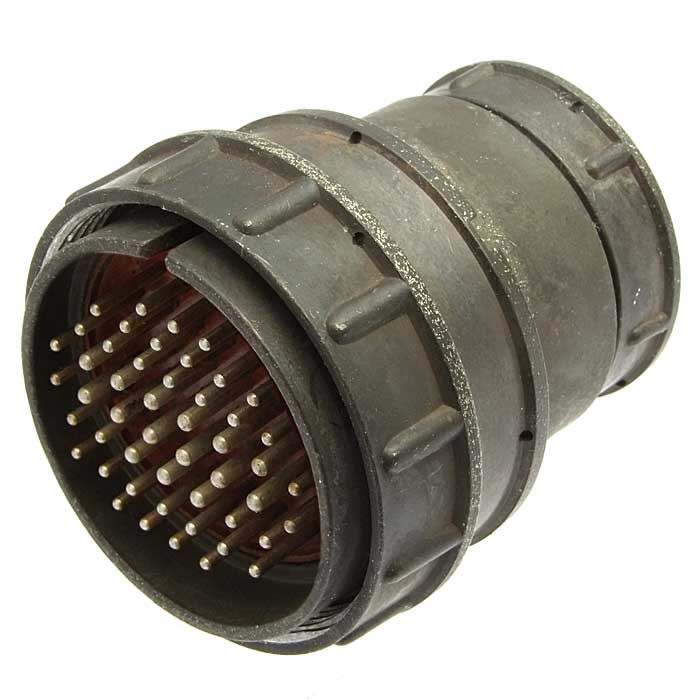

Краткие сведения о товаре

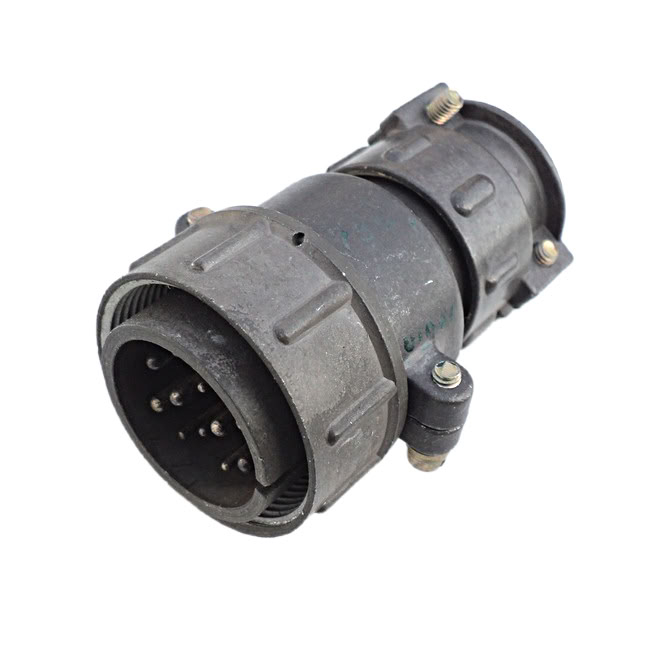

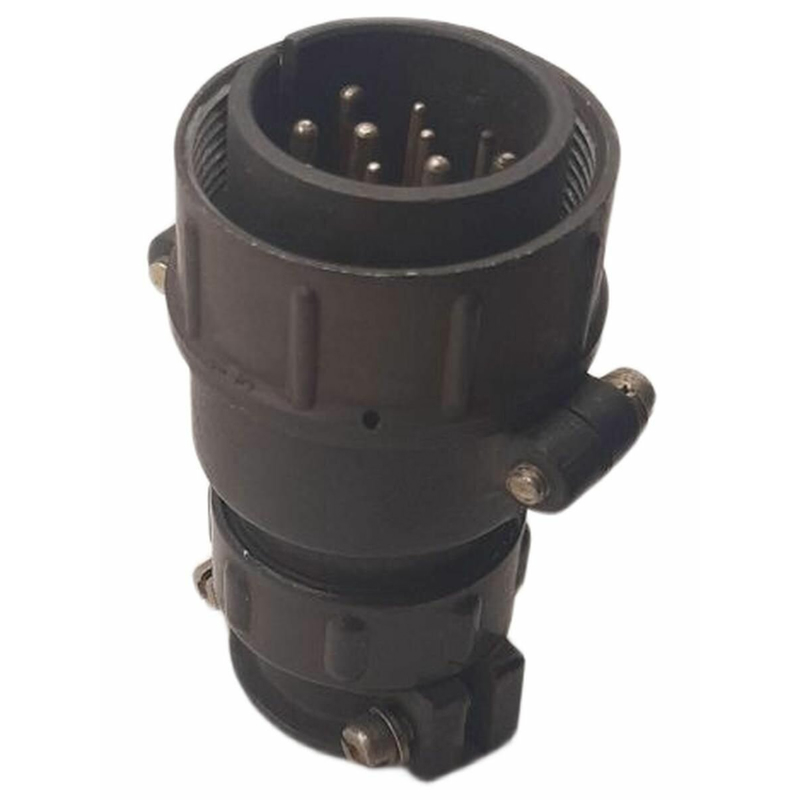

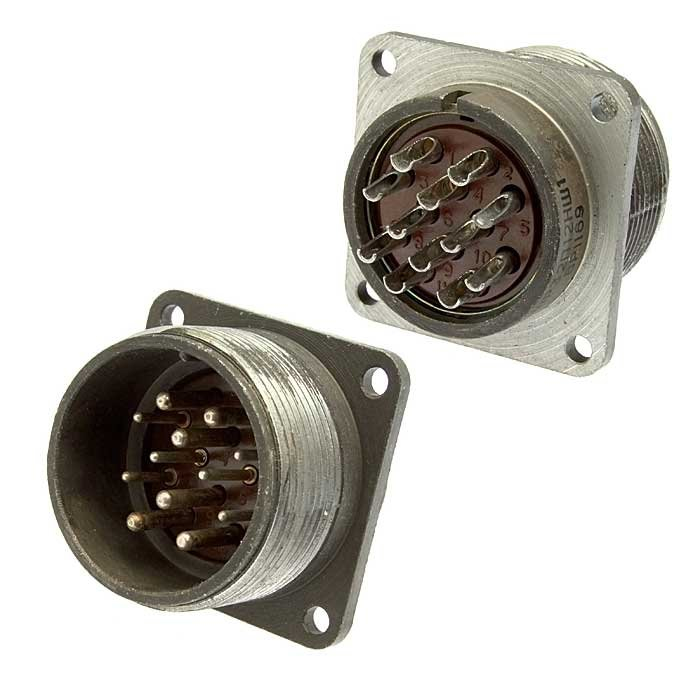

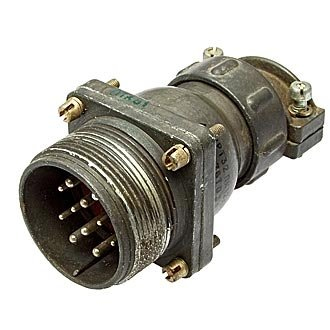

• Наименование: 2РТ32П12НГ1-А ВИЛКИ Нур.
• Артикул: 4555.
• Категория: 2РТ.
• Производитель: Нур.
• Тип: кабельная вилка негерметичного типа серии 2РТ.
• Число контактов: 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).
• Исполнение: НГ1-А, гайка патрубка для неэкранированного кабеля.
• Климатическое исполнение: УХЛ.
