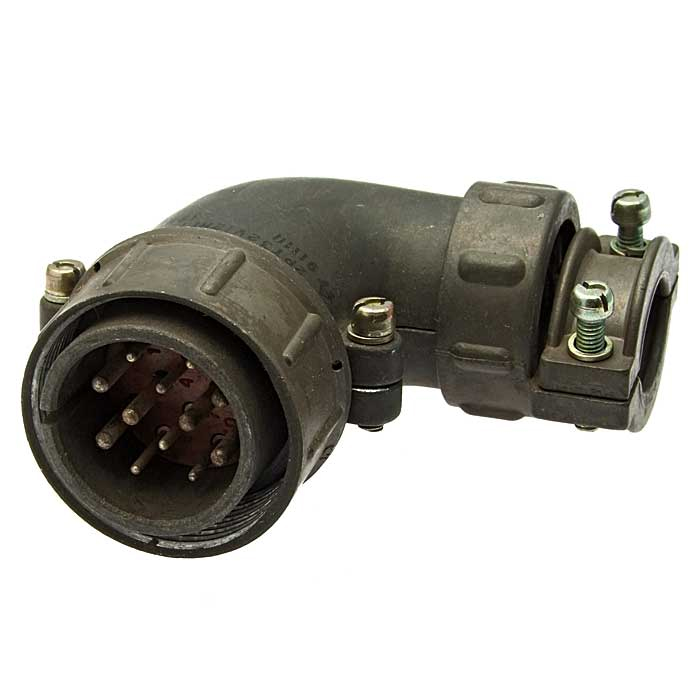

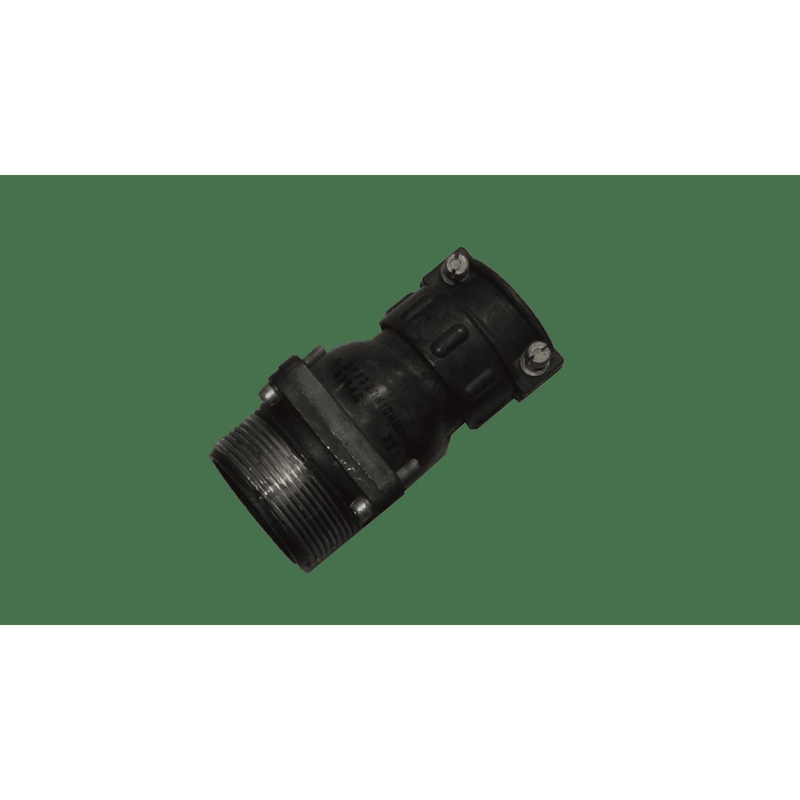

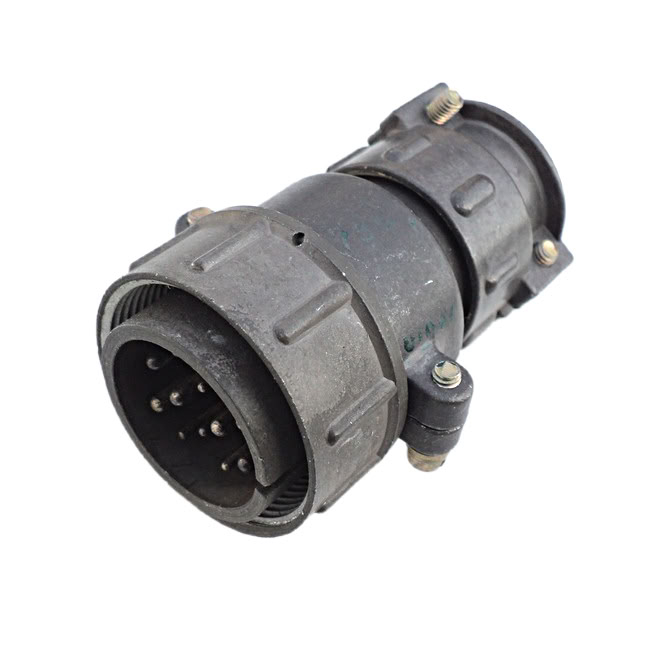

2РТ32П12НГ1-А Нур

Цена:

1350 ₽

Производитель: Нур

Технические характеристики

2РТ32П12НГ1-А представляет собой приборную розетку типа 2РТ — это круглый разъёмный соединитель, предназначенный для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

2РТ — тип соединителя (разъём круглый герметичный).
32 — условный размер корпуса.
П — приборное исполнение без патрубка.
12 — 12 контактов (обычно 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).
НГ1 — для неэкранированного кабеля, модификация Г1.
-А — вариант исполнения.

На изображении показана схема контактов розетки с нумерацией от 1 до 12, что помогает при монтаже и подключении.

Рабочий ток на контакт: 10 А для диаметра 1,5 мм и 25 А для 2,5 мм. Максимальное напряжение постоянного тока — до 700 В, сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Диапазон рабочих температур и виброустойчивость делают её подходящей для жёстких условий эксплуатации.

Количество циклов сочленения-расчленения — 500, наработка — не менее 1000 часов, срок хранения — 20 лет. Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с² одиночные) и пониженное давление до 1,3·10⁻⁴ Па. Применяется в промышленной аппаратуре, включая изделия российских производителей вроде «Элекон» или «Каскад».

Описание

Назначение розетки 2РТ32П12НГ1-А

2РТ32П12НГ1-А — приборная розетка типа 2РТ, то есть круглый разъёмный соединитель, предназначенный для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется во внутренних и наружных условиях при условии защиты от пыли и влаги со стороны потребителя, в климатическом исполнении УХЛ.

Розетка относится к семейству круглых герметичных соединителей и выпускается в приборном исполнении, то есть без патрубка. Такое исполнение удобно для установки непосредственно на корпус прибора, блока или пульта, где требуется компактное и надёжное контактное соединение.

Расшифровка обозначения 2РТ32П12НГ1-А

2РТ — тип соединителя, круглый герметичный разъём.
32 — условный размер корпуса.
П — приборное исполнение без патрубка.
12 — количество контактов: обычно 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
НГ1 — исполнение для неэкранированного кабеля, модификация Г1.
-А — вариант исполнения.

На изображении товара показана схема контактов розетки с нумерацией от 1 до 12. Такая схема помогает при монтаже и подключении, позволяя правильно распределить цепи по контактам ещё до начала сборки.

Технические особенности и параметры

Рабочий ток на контакт составляет 10 ампер для контактов диаметром 1,5 мм и 25 ампер для контактов диаметром 2,5 мм. Максимальное напряжение постоянного тока достигает 700 вольт. Сопротивление изоляции — не менее 1000 мегаом в нормальных условиях.

Розетка рассчитана на жёсткие условия эксплуатации. Изделие выдерживает вибрацию в диапазоне от 1 до 1000 герц с ускорением до 100 метров на секунду в квадрате, одиночные удары с ускорением до 10 000 метров на секунду в квадрате и пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля. Диапазон рабочих температур также позволяет использовать соединитель в тяжёлых условиях.

Ресурсные показатели следующие: количество циклов сочленения-расчленения — 500, наработка — не менее 1000 часов, срок хранения — 20 лет.

Применение и совместимость

Розетка 2РТ32П12НГ1-А применяется в промышленной аппаратуре, включая изделия российских производителей, например «Элекон» и «Каскад». Она подходит для радиоэлектронной и радиотехнической техники, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Монтаж на приборный корпус в приборном исполнении без патрубка.
Подключение цепей по схеме контактов с нумерацией от 1 до 12.
Эксплуатация во внутренних и наружных условиях при защите от пыли и влаги потребителем.
Использование в климатическом исполнении УХЛ.

Благодаря сочетанию высоких токовых и виброударных характеристик, а также длительному сроку хранения, розетка востребована в составе ответственных изделий, где важны стабильность контакта и устойчивость к внешним воздействиям.
