Назначение изделия

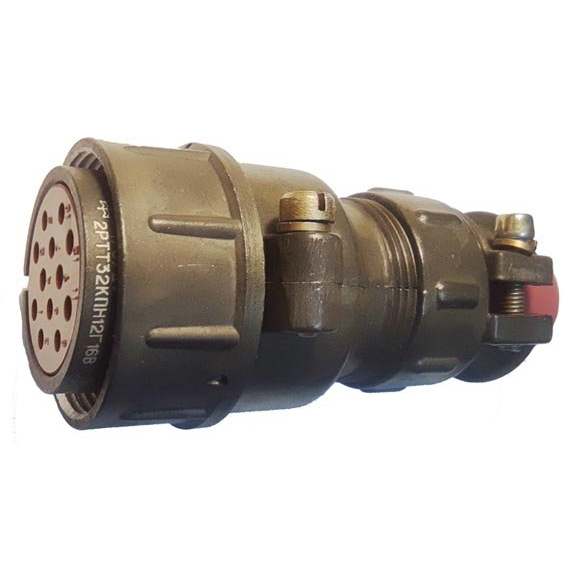

2РТ32П12НГ1-АН представляет собой приборную розетку электрического соединителя серии 2РТ, предназначенную для создания надежного разъемного контакта в радиоэлектронной, радиотехнической и общепромышленной аппаратуре. Изделие относится к категории соединителей общего назначения и применяется там, где требуется стабильное электрическое соединение при воздействии значительных механических нагрузок и в широком диапазоне климатических условий. Приборное исполнение без патрубка обеспечивает удобство монтажа непосредственно на корпус оборудования или распределительных панелей.

Конструкция розетки рассчитана на сочленение с ответной кабельной вилкой серии 2РТ соответствующего типоразмера и цоколевки, что делает её универсальным решением для построения внутриблочных и межблочных соединений. Благодаря резьбовому способу сочленения достигается высокая устойчивость к самопроизвольному расчленению при вибрациях и ударных воздействиях.

Технические характеристики и конструктивные особенности

Изделие имеет условный размер корпуса 32 и содержит 12 контактов. Контактная группа включает 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм, что позволяет использовать розетку для передачи как сигнальных, так и силовых цепей в пределах одного соединителя. Модификация А предусматривает серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации.

Основные электрические и механические параметры изделия:

• Рабочий ток на контакт диаметром 1,5 мм — 10 А
• Рабочий ток на контакт диаметром 2,5 мм — 25 А
• Максимальное напряжение постоянного тока — до 700 В
• Сопротивление контактов — 2,5 мОм для контактов 1,5 мм; 1 мОм для контактов 2,5 мм
• Сопротивление изоляции — не менее 1000 МОм
• Количество циклов сочленения-расчленения — 500
• Минимальная наработка — 1000 часов
• Габаритные размеры — 42×40×40 мм
• Метод монтажа — пайка
• Способ сочленения — резьбовое

Исполнение НГ1 указывает на применение с неэкранированным кабелем и определенным сочетанием контактов по цоколевке. Изолятор розетки обеспечивает надежное разделение цепей и высокие диэлектрические показатели во всем диапазоне рабочих температур.

Условия эксплуатации

Соединитель предназначен для работы в широком интервале температур окружающей среды от минус 60 °C до плюс 100 °C. При этом конструкция допускает перегрев контактов до плюс 180 °C, что расширяет возможности применения изделия в аппаратуре с повышенным тепловыделением. Климатическое исполнение УХЛ позволяет использовать розетку как внутри помещений, так и на открытом воздухе — при условии обеспечения защиты от прямого попадания пыли и влаги.

Изделие сохраняет работоспособность при воздействии следующих внешних факторов:

• Вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением 100 м/с²
• Одиночные ударные воздействия с ускорением до 10000 м/с²
• Пониженное атмосферное давление до 1,3×10⁻⁴ Па

Такие показатели подтверждают пригодность соединителя для аппаратуры, эксплуатируемой в условиях жестких механических воздействий, включая бортовое оборудование и промышленные установки с высоким уровнем вибрации.

Область применения

Приборная розетка 2РТ32П12НГ1-АН применяется в составе радиоэлектронных блоков, измерительных приборов, систем управления и силовых распределительных устройств. Наличие в одном корпусе контактов двух диаметров позволяет одновременно коммутировать силовые цепи и слаботочные сигнальные линии, что сокращает количество соединителей в аппаратуре и упрощает монтаж.

Резьбовое сочленение обеспечивает надежный контакт даже при интенсивных вибрациях, а серебряное покрытие контактов поддерживает стабильно низкое сопротивление в течение всего срока службы. Изделие подходит для построения внутриблочных соединений, межблочных кабельных линий и интерфейсов питания в аппаратуре ответственного назначения.
