Назначение и область применения

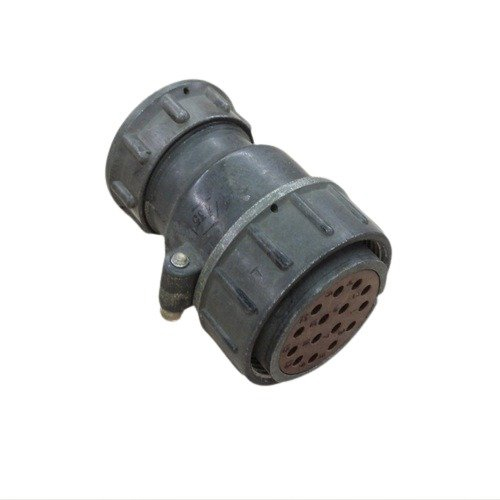

Электрический соединитель 2РТ32П12ЭШ1А представляет собой разъём приборного типа, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для соединения экранированного кабеля с блочной частью оборудования и обеспечивает надёжный электрический контакт в условиях стационарной и подвижной эксплуатации.

Разъём допускается применять как во внутренних, так и в наружных установках. При эксплуатации вне помещений необходимо обеспечить дополнительную защиту от прямого воздействия пыли и атмосферной влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для работы в умеренном и холодном климате, что расширяет географию возможного применения.

Конструктивное исполнение с гайкой для экранированного кабеля позволяет использовать соединитель в схемах, где требуется сохранение целостности экранирующей оплётки и защита сигнальных цепей от внешних электромагнитных помех.

Конструктивные особенности

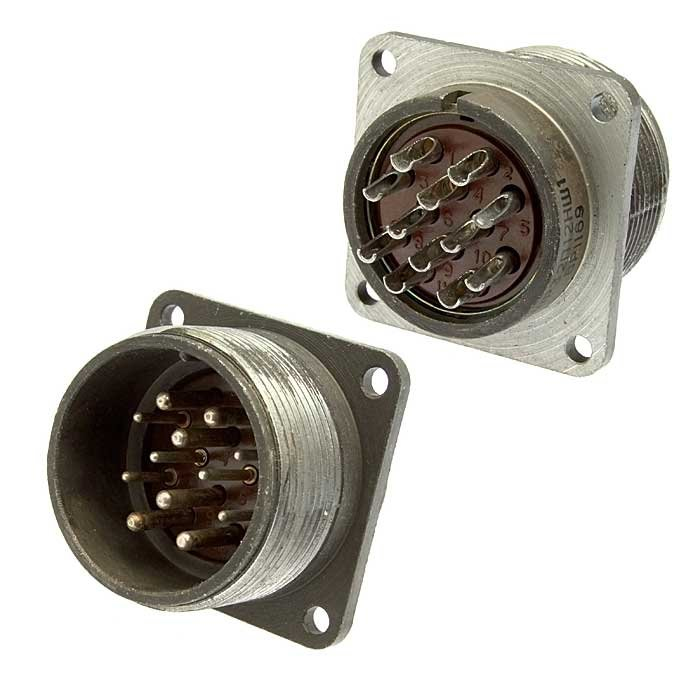

Маркировка 2РТ32П12ЭШ1А содержит полную информацию о конструктивном исполнении изделия. Соединитель относится к типу 2РТ и имеет корпус условного размера 32. Обозначение «П» указывает на отсутствие патрубка, что упрощает монтаж в условиях ограниченного пространства. Количество контактов составляет 12 штук, все контакты выполнены диаметром 1,5 мм.

Буква «Э» в обозначении подтверждает наличие гайки, предназначенной для крепления экранированного кабеля. Завершающая часть маркировки «1-А» указывает на конкретную модификацию исполнения. Такая компоновка обеспечивает удобство подключения кабельной сборки и надёжную фиксацию экранирующей оплётки.

Технические характеристики

• Количество контактов: 12 штук
• Диаметр контактов: 1,5 мм
• Рабочий ток на один контакт: до 10 А
• Максимальная общая токовая нагрузка: 210 А
• Рабочее напряжение: до 850 В
• Сопротивление электрического контакта: не более 2,5 мОм
• Сопротивление изоляции: не менее 1000–5000 МОм

Надёжность и стойкость к внешним воздействиям

Соединитель рассчитан на продолжительную эксплуатацию в составе радиоэлектронной аппаратуры. Гарантированное количество соединений-расчленений составляет 500 циклов, что подтверждает пригодность изделия для многократного использования при проведении регламентных и ремонтных работ. Минимальная наработка установлена на уровне 1000 часов, а срок хранения составляет не менее 20 лет.

Изделие сохраняет работоспособность при воздействии механических нагрузок. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Разъём устойчив к одиночным ударным воздействиям с ускорением до 10000 метров на секунду в квадрате и многократным ударам с ускорением до 1500 метров на секунду в квадрате. Допустимое линейное ускорение составляет до 2000 метров на секунду в квадрате.

Монтаж и эксплуатация

При монтаже разъёма необходимо обеспечить правильную заделку экранированного кабеля в гайку и надёжную фиксацию контактов. Отсутствие патрубка упрощает ввод кабеля и сокращает монтажные габариты. Перед установкой рекомендуется проверить состояние контактных поверхностей и целостность изоляционных элементов.

Эксплуатация изделия допускается только при условии защиты от прямого попадания влаги и пыли в случае наружной установки. Контроль сопротивления изоляции и переходного сопротивления контактов следует проводить в соответствии с регламентом обслуживания аппаратуры, в составе которой применяется соединитель.
