Назначение и область применения

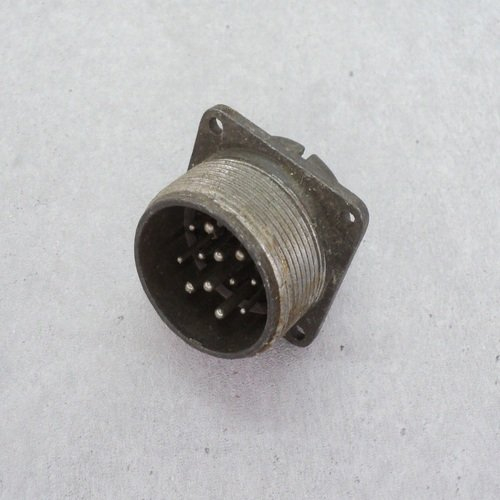

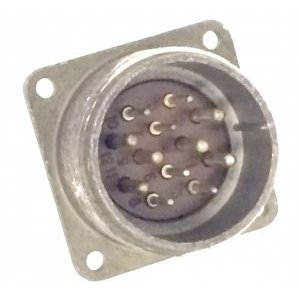

Вилка блочная 2РТ32П12ЭШ1-А предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматики. Соединитель относится к типу 2РТ с условным размером корпуса 32 и рассчитан на эксплуатацию в условиях, требующих стабильного электрического контакта при многократных сочленениях и расчленениях.

Изделие используется как ответная часть для блочного монтажа. Конструктивное исполнение без патрубка позволяет устанавливать вилку непосредственно на корпус прибора или панель, обеспечивая компактное размещение и удобный доступ к контактам при пайке. Резьбовой способ сочленения гарантирует надёжную фиксацию ответной части и защиту от самопроизвольного разъединения при вибрационных и механических нагрузках.

Технические и эксплуатационные характеристики

Соединитель оснащён двенадцатью контактами вилочного типа. Сочетание контактов — 1. В конструкции применены контакты двух диаметров: 1,5 мм и 2,5 мм. Это позволяет распределять токовые нагрузки в зависимости от сечения подключаемых проводников и требований конкретной цепи.

Электрические параметры

• Рабочий ток на контакт диаметром 1,5 мм — 10 А.
• Рабочий ток на контакт диаметром 2,5 мм — 25 А.
• Максимальное рабочее напряжение постоянного тока — не более 700 В.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Покрытие контактов выполнено серебром, что обеспечивает низкое переходное сопротивление, высокую стойкость к окислению и стабильность электрических характеристик в течение всего срока службы. Материал изолятора имеет обозначение А и обеспечивает требуемую электрическую прочность и механическую устойчивость конструкции.

Механические и монтажные параметры

• Метод монтажа — пайка.
• Сочленение соединителей — резьбовое.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 20 лет.
• Габаритные размеры — 42 на 40 на 40 мм.

Ресурс в 500 циклов сочленения и расчленения подтверждает пригодность соединителя для аппаратуры, где предусмотрено периодическое техническое обслуживание, замена блоков или перекоммутация кабельных линий. Минимальная наработка 1000 часов и срок сохраняемости не менее 20 лет делают изделие пригодным для длительного хранения и последующего применения без потери заявленных характеристик.

Конструктивные особенности и маркировка

Обозначение 2РТ32П12ЭШ1-А расшифровывается следующим образом: 2РТ — тип соединителя; 32 — условный размер корпуса; П — конструктивное исполнение без патрубка; 12 — количество контактов; Э — сочетание контактов; Ш — вид контактов (вилка); 1 — порядковый номер разработки; А — материал изолятора.

Приёмка изделия соответствует категории «5», что определяет порядок контроля качества и применимость соединителя в аппаратуре ответственного назначения. Конструкция корпуса и расположение контактов рассчитаны на исключение ошибочного сочленения, а резьбовой механизм обеспечивает равномерное и плотное прилегание контактных поверхностей.

Вилка блочная 2РТ32П12ЭШ1-А поставляется как самостоятельное изделие и предназначена для профессионального монтажа в составе электротехнических и радиоэлектронных устройств. Применение серебряного покрытия контактов и изолятора с высокой электрической прочностью обеспечивает стабильную работу соединителя при номинальных токах и напряжениях, указанных в технических характеристиках. Изделие подходит для использования в стационарной аппаратуре, блоках питания, коммутационных панелях и измерительных системах, где требуется надёжное разъёмное соединение с длительным сроком службы.
