Назначение и область применения

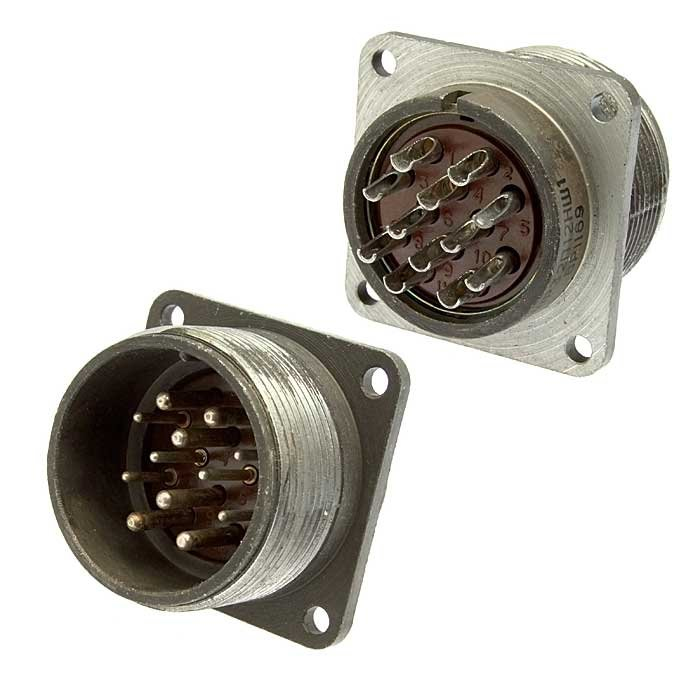

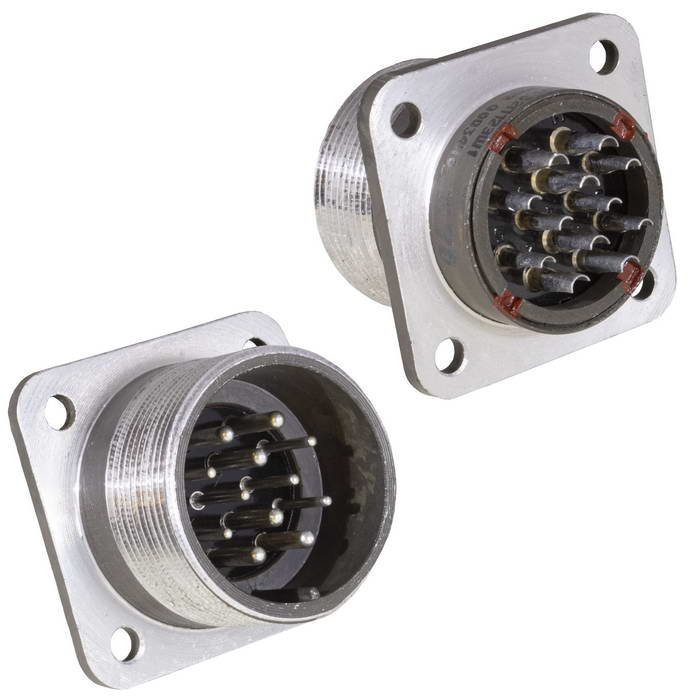

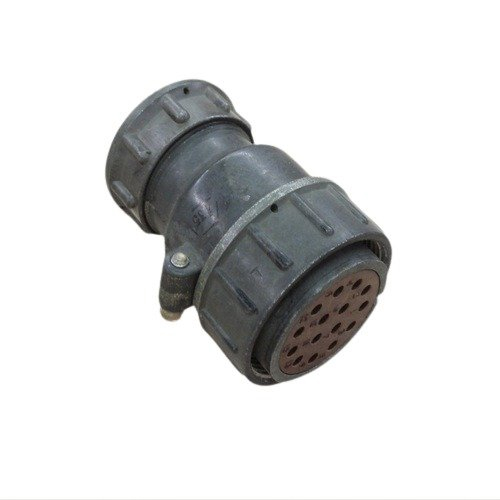

2РТ32П12ЭШ1-А — это кабельная розетка из серии цилиндрических разъёмов 2РТ, предназначенная для надёжного соединения электрических цепей в составе промышленного оборудования, испытательных стендов, специальной аппаратуры и систем, работающих в условиях повышенных механических нагрузок. Изделие относится к негерметичным соединителям климатического исполнения УХЛ и рассчитано на передачу как сигнальных, так и силовых цепей.

Розетка применяется в паре с ответной вилкой соответствующего типоразмера и обеспечивает разъёмное сочленение с фиксацией, устойчивое к вибрациям, ударам и перепадам температуры. Конструкция с прямым патрубком и экранированием позволяет использовать изделие в схемах, где требуется защита передаваемых сигналов от внешних электромагнитных помех и сохранение целостности цепи при механических воздействиях.

Расшифровка обозначения

Маркировка 2РТ32П12ЭШ1-А содержит полную информацию о конструктивных особенностях разъёма:

• 2РТ — тип соединителя, цилиндрический разъём;
• 32 — условный размер корпуса;
• П — приборная часть с прямым патрубком, эксплуатируемая в паре с вилкой;
• 12 — количество контактов;
• ЭШ1 — исполнение с экранированием и штыревыми контактами первой группы;
• А — модификация.

Приёмка «5» в обозначении подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями для изделий данной серии.

Технические характеристики

Разъём оснащён 12 контактами диаметром 1,5 мм, что обеспечивает максимальную токовую нагрузку до 10 А на каждый контакт. Общая допустимая токовая нагрузка соединения достигает 210 А. Переходное сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм при рабочем напряжении до 850 В.

Устойчивость к внешним воздействиям

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30 g;
• одиночные механические удары с ускорением до 500 g;
• многократные механические удары с ускорением до 35 g;
• рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия;
• работа при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Эксплуатационные параметры

Количество циклов сочленения и расчленения достигает 500, минимальная наработка составляет 1000 часов. Контакты изделия выполняются из серебра или никеля в зависимости от конкретного исполнения, что обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления.

Конструктивные особенности и совместимость

Экранированное исполнение ЭШ1 предусматривает наличие экранирующего элемента, который снижает влияние внешних помех на передаваемые сигналы. Прямой патрубок приборной части упрощает монтаж кабеля и подключение жил. Розетка рассчитана на многократное использование без потери качества электрического контакта в пределах заявленного ресурса.

При подборе ответной части следует учитывать типоразмер 32, количество контактов 12 и исполнение контактов первой группы, что гарантирует корректное сочленение и совместимость по электрическим параметрам.

Комплектация и приёмка

Изделие поставляется в соответствии с артикулом 4571. Приёмка «5» подтверждает проведение полного цикла испытаний, предусмотренных технической документацией для данного типа разъёмов, и готовность к эксплуатации в составе конечного оборудования. Точные данные о комплектации и упаковке производителем не указываются, поэтому перед установкой рекомендуется уточнить наличие ответных частей и монтажных элементов у поставщика.
