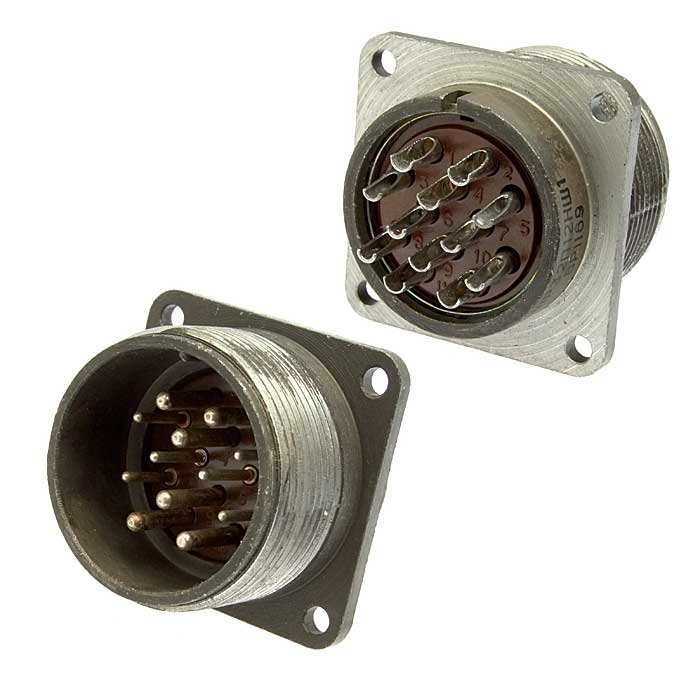

2РТ32П12ЭШ1-А — приборная вилка для надёжных электрических соединений

2РТ32П12ЭШ1-А — многоконтактная приборная вилка серии 2РТ, предназначенная для разъёмного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция изделия рассчитана на передачу питания и сигналов через контакты разных типоразмеров, а резьбовое сочленение обеспечивает устойчивую фиксацию соединения при вибрационных и механических нагрузках.

Вилка 2РТ32П12ЭШ1-А применяется при построении кабельных и приборных соединений, где важны компактность, повторяемость монтажа, механическая прочность и сохранение стабильных электрических параметров в широком диапазоне условий эксплуатации.

Конструктивные особенности 2РТ32П12ЭШ1-А

Изделие выполнено в виде приборной вилки без патрубка и предназначено для установки на оборудование, панели или корпус аппаратуры. Контактная часть рассчитана на пайку проводников, что позволяет получить прочное и долговечное электрическое соединение при соблюдении технологии монтажа.

Ключевые особенности разъёма 2РТ32П12ЭШ1-А:

• 12 контактов в комбинированной контактной группе.

• 6 контактов диаметром 1,5 мм.

• 6 контактов диаметром 2,5 мм.

• Резьбовой способ сочленения с ответной частью.

• Серебряное покрытие контактов.

• Монтаж проводников методом пайки.

• Климатическое исполнение УХЛ.

• Возможность использования внутри аппаратуры и снаружи при дополнительной защите от пыли и влаги.

Комбинация контактов двух диаметров удобна для систем, в которых необходимо одновременно передавать сигналы управления и питание на более мощные нагрузки.

Технические характеристики

Где применяется вилка 2РТ32П12ЭШ1-А

Разъём 2РТ32П12ЭШ1-А подходит для оборудования, в котором необходимо обеспечить отключаемое, надёжно фиксируемое и обслуживаемое соединение между кабельной линией и приборной частью. Типичные области применения включают:

• промышленную автоматику и системы управления;

• контрольно-измерительное оборудование;

• блоки питания и распределительные устройства;

• радиоэлектронную аппаратуру;

• телемеханические комплексы;

• испытательные стенды;

• транспортное и специальное оборудование;

• системы связи, сигнализации и управления исполнительными механизмами.

Контакты диаметром 1,5 мм целесообразно использовать для управляющих, сигнальных и маломощных цепей, а контакты диаметром 2,5 мм — для цепей с повышенной токовой нагрузкой. Такое распределение помогает рационально организовать коммутацию внутри одного разъёмного соединения.

Что важно учитывать при монтаже

Для стабильной работы соединителя необходимо правильно подобрать ответную часть с соответствующей схемой расположения контактов и исполнением. Перед пайкой следует сверить назначение каждого контакта со схемой оборудования, проверить допустимый ток нагрузки и сечение подключаемых проводников.

При монтаже рекомендуется:

• не превышать допустимый ток для контактов соответствующего диаметра;

• исключать перегрев контактной группы во время пайки;

• соблюдать правильную распайку цепей по контактам;

• контролировать качество изоляции между соседними выводами;

• обеспечивать защиту соединения от прямого попадания воды и загрязнений при наружном размещении;

• проверять полноту резьбовой фиксации при соединении вилки с ответной частью.

2РТ32П12ЭШ1-А — практичное решение для многоконтактных цепей, где требуются раздельные силовые и сигнальные линии, надёжное резьбовое соединение и устойчивость к неблагоприятным температурным условиям.
