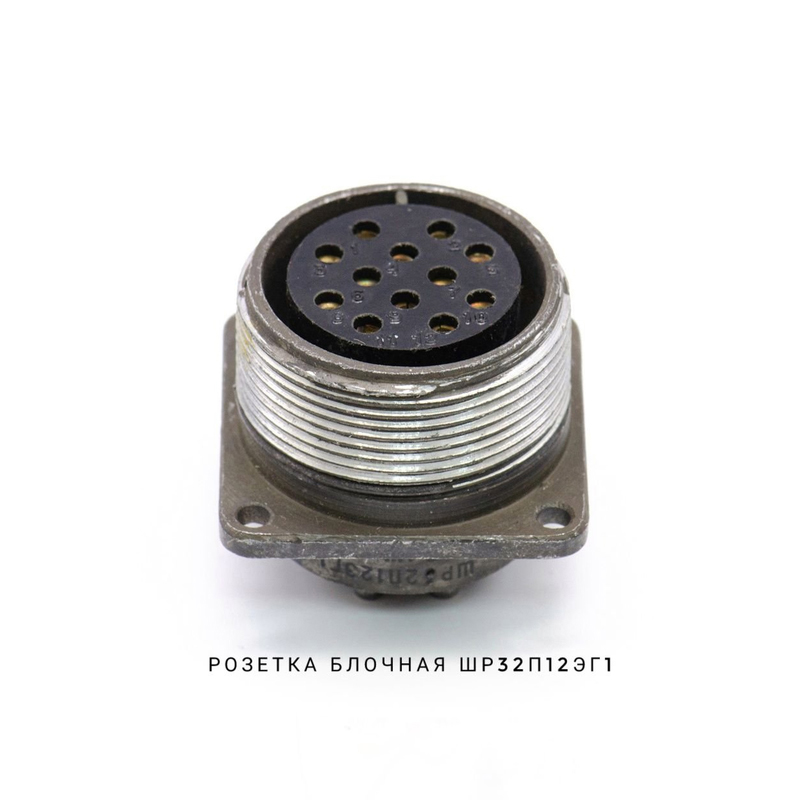

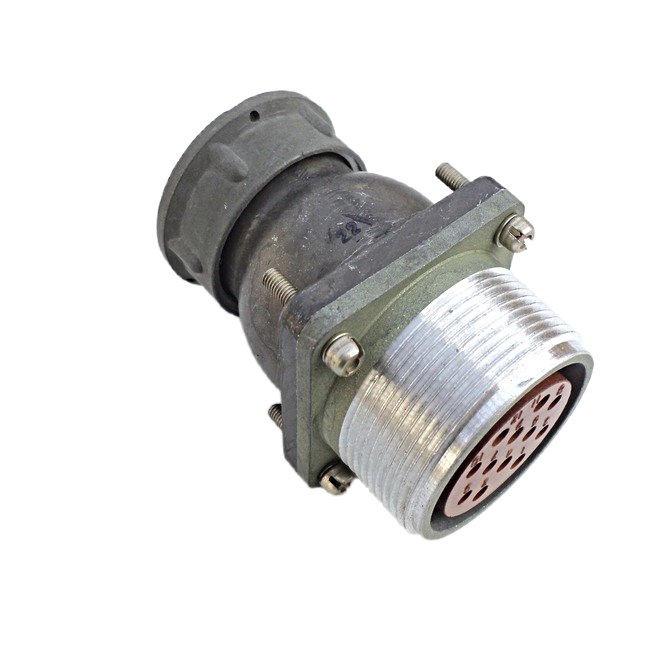

Розетка 2РТ32П12ЭГ1‑А относится к серии цилиндрических низкочастотных разъёмов типа 2РТ‑А и используется в основном в радиоэлектронной и радиотехнической аппаратуре для соединения кабельных и приборных линий. В вашем обозначении «розетки блочные „1“» имеется в виду именно блочная (приборная) розетка исполнения «1» с данным кодом.

Основные характеристики конструкции

• Тип соединителя: 2РТ‑А, цилиндрический разъём с быстроразъёмным соединением по резьбовой гайке.

• Условный размер корпуса: 32 (называемый типоразмером 32).

• Маркировка «П» указывает, что розетка приборная (без патрубка, для монтажа в панель / панели). Знак «Э» может относиться к исполнению для экранированного кабеля в паре, но в приборной розетке «Э» скорее задаёт сочетание контактного набора и исполнения. Цифра «1» обозначает тип контактного блока: 12 контактов (6×1,5 мм и 6×2,5 мм).

Токовые и электрические параметры

• Количество контактов: 12 шт. (обычно 6 контактов диаметром 1,5 мм и 6 диаметром 2,5 мм).

• Максимальный ток на один контакт:

  • до 10 А для контакта Ø 1,5 мм,

  • до 25 А для контакта Ø 2,5 мм.

• Общая максимальная токовая нагрузка на разъём — порядка 210 А в зависимости от комбинаций и распределения нагрузки.

• Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм и порядка 1 мОм для Ø 2,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее порядка 1000–5000 МОм, что свидетельствует о высокой надёжности изоляции.

• Допустимое напряжение: до порядка 700–850 В постоянного или переменного тока в зависимости от источника.

Эксплуатационные и климатические свойства

• Соединитель негерметичный, предназначен для применения во внутренних и наружных условиях при дополнительной защите от пыли и влаги (климатическое исполнение УХЛ).

• Количество циклов сочленения–расчленения: не менее 500 раз, что делает разъём пригодным для частых переключений.

• Минимальная наработка: порядка 1000 часов, срок сохраняемости — не менее 20 лет.

• Разъём выдерживает механическое воздействие вибрации: диапазон частот 1–5000 Гц с ускорением до примерно 300 м/с² (30 g), что допускает применение в бортовой и подвижной аппаратуре.

Материалы и особенности применения

• Контакты, как правило, изготавливаются с серебряным или никелевым покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Розетка блочная 2РТ32П12ЭГ1‑А используется как часть комплекта «розетка + вилка» в системах питания и сигналов, где требуется надёжное соединение с большим количеством разноразмерных контактов (например, питание разных цепей и экранированных линий).

Мы можем дополнительно расшифровать полную маркировку 2РТ32П12ЭГ1‑А и пояснить, как она сочетается с соответствующей вилкой 2РТ32П12… того же типа.
