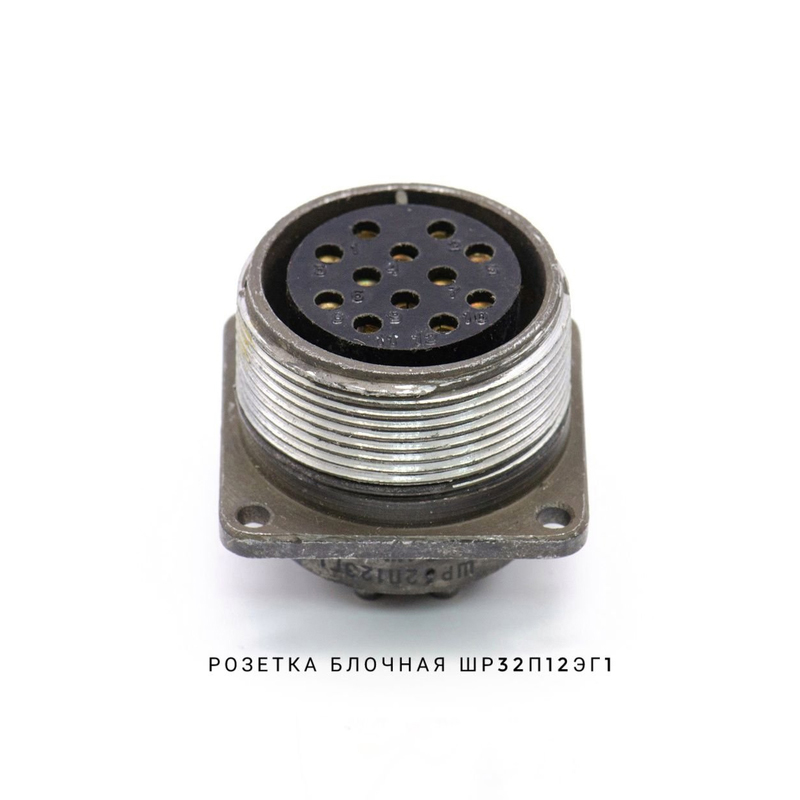

2РТ32П12ЭГ1-А представляет собой блочную розетку (не герметичную, климатического исполнения УХЛ) из серии цилиндрических низкочастотных соединителей 2РТ, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Она применяется для внутреннего объемного монтажа в электрических цепях промышленного оборудования, обеспечивая надежное соединение с соответствующими вилками.

Основные характеристики

Розетка имеет 12 контактов: 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм (в некоторых источниках указаны вариации, но стандартно именно такая конфигурация). Рабочий ток на контакт — 10 А для Ø1,5 мм и 25 А для Ø2,5 мм, с общей максимальной нагрузкой до 210 А; напряжение — до 850 В. Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), а изоляции — не менее 5000–10000 МОм в нормальных условиях.

Металлический корпус сочетается с полимерным основанием, контакты покрыты серебром или никелем, монтаж — пайкой. Выдерживает 500 циклов сочленений-расчленений и вибрацию (1–5000 Гц, до 30 g). Минимальная наработка — 1000 часов, срок хранения — 20 лет.

Обозначение

В индексе 2РТ32П12ЭГ1-А: 2РТ — тип разъема, 32 — условный размер корпуса, П — без патрубка (приборная/блочная), 12 — число контактов, ЭГ1 — исполнение для экранированных кабелей (вариант), А — модификация. Это обеспечивает фиксацию соединения резьбой гайки и корпуса для повышенной надежности.

Такие розетки популярны в российской промышленности для подключения силовых и сигнальных цепей в аппаратуре.
