Назначение и область применения

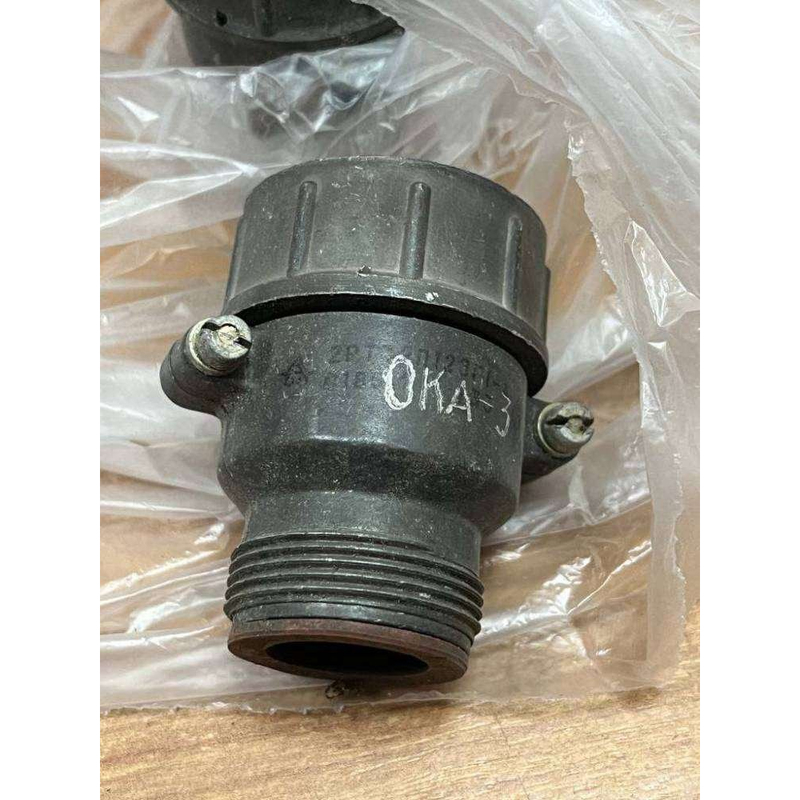

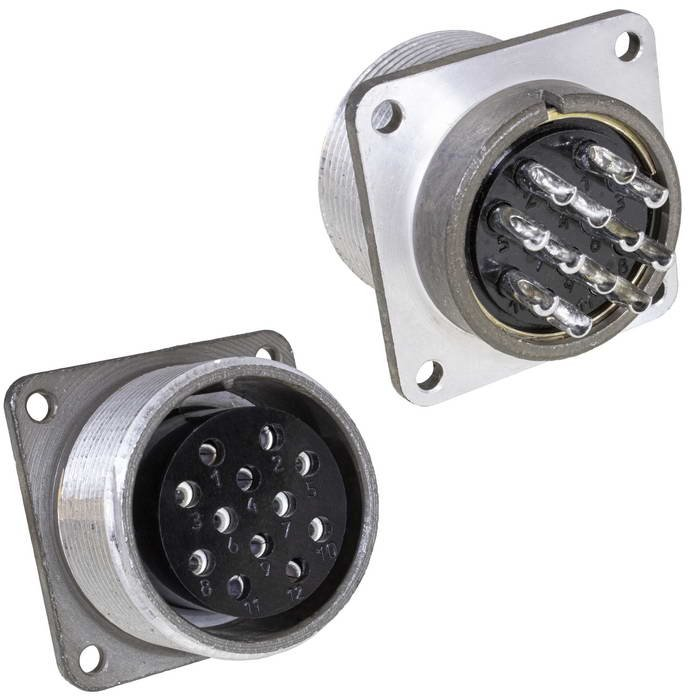

2РТ32П12ЭГ1-А (артикул 4564) — приборная розетка общего назначения для радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории 2РТ32 и применяется в составе электрических соединений указанной аппаратуры. По данным изготовителя, розетка предназначена для внутреннего и наружного применения при защите от пыли и воды; климатическое исполнение — УХЛ.

Конструктивно это негерметичный разъём с резьбовым соединением. Монтаж выполняется методом пайки. Соединение с ответной частью выполняется резьбовым способом. Для наружного применения требуется защита от пыли и воды. Разъём не является герметичным, что следует учитывать при выборе места установки.

Конструкция и электрические параметры

Розетка имеет 12 контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Покрытие контактов — серебряное. Контакты разных диаметров рассчитаны на разные рабочие токи в одном соединителе.

• Рабочий ток на контакт: 10 А для контактов диаметром 1,5 мм; 25 А для контактов диаметром 2,5 мм.
• Максимальное напряжение постоянного тока: до 700 В.
• Сопротивление контактов: 2,5 мОм для контактов диаметром 1,5 мм; 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ресурс: 500 сочленений-расчленений; наработка — 1000 часов.

Указанные параметры относятся к электрическим характеристикам разъёма. Монтаж методом пайки применяется для присоединения проводников к контактам розетки. Резьбовое соединение используется для сочленения с ответной частью.

Условия эксплуатации и механические воздействия

Розетка рассчитана на эксплуатацию в климатическом исполнении УХЛ. Температурный диапазон — от -60°C до +100°C; с учётом перегрева контактов допускается нагрев до +180°C. Изделие выдерживает следующие воздействия:

• синусоидальная вибрация в диапазоне 1–1000 Гц при ускорении 100 м/с²;
• одиночные удары с ускорением до 10 000 м/с²;
• пониженное давление 1,3 × 10 в минус четвёртой степени Па.

Габаритные размеры розетки — 42 × 40 × 40 мм. Срок хранения — не менее 20 лет. Для наружного применения необходимо защищать разъём от пыли и воды, поскольку он негерметичен. Применение в радиоэлектронной и радиотехнической аппаратуре соответствует назначению изделия; конкретные режимы работы должны находиться в пределах указанных токов, напряжения, температуры и механических нагрузок.

Подтверждённые особенности и применение

К подтверждённым особенностям относятся: приборная розетка общего назначения, 12 контактов с серебряным покрытием, комбинация контактов диаметром 1,5 мм и 2,5 мм, резьбовое соединение, пайка, климатическое исполнение УХЛ, температурный диапазон от -60°C до +100°C, ресурс 500 сочленений-расчленений и наработка 1000 часов. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для электрических соединений; при наружной установке требуется защита от пыли и воды. Габариты 42 × 40 × 40 мм и срок хранения не менее 20 лет указаны в данных товара.
