Назначение

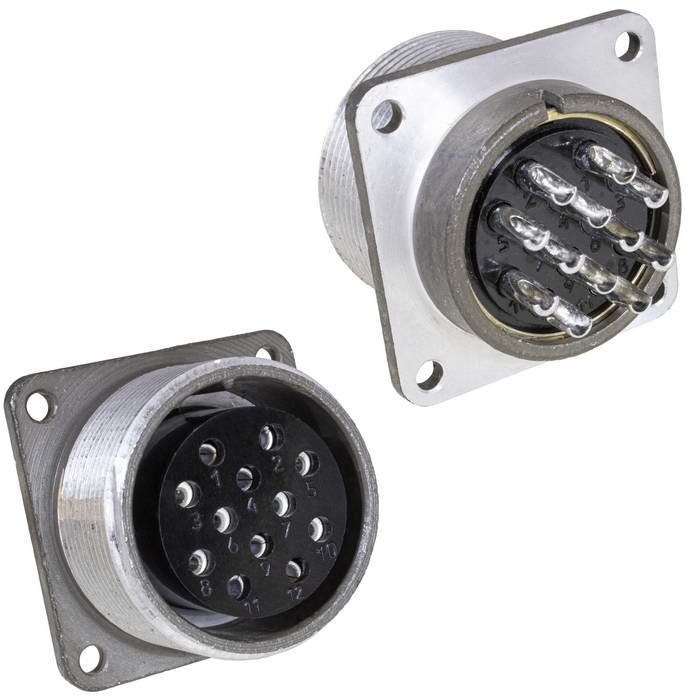

Кабельная вилка 2РТ32П12ЭГ1-А «5» относится к серии низкочастотных цилиндрических электрических соединителей 2РТ и предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Изделие применяется как соединитель общего назначения в устройствах, работающих в условиях повышенных механических и климатических нагрузок, включая размещение внутри приборных отсеков и в наружных установках при обеспечении защиты от пыли и влаги.

Разъём рассчитан на эксплуатацию в стационарной и подвижной аппаратуре, где требуется многократное сочленение и расчленение с сохранением стабильных электрических параметров. Вилка используется совместно с ответными кабельными или блочными розетками серии 2РТ, образуя разъёмное соединение с резьбовой фиксацией, устойчивое к самопроизвольному разъединению при вибрации и ударных воздействиях.

Конструктивные особенности

Изделие имеет условный размер корпуса 32, прямой кабельный патрубок и 12 контактов, распределённых по двум типоразмерам: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность соединения в течение всего срока службы. Сочленение с ответной частью выполняется резьбовым способом, монтаж проводов — пайкой.

Габаритные размеры вилки составляют 64,2 × 40 × 40 мм. Корпус выполнен в климатическом исполнении УХЛ, тип изделия — негерметичный, что предполагает эксплуатацию при защите от прямого попадания влаги и атмосферных осадков либо в составе герметизированных отсеков аппаратуры.

Технические характеристики

• Ток на контакт диаметром 1,5 мм — 10 А
• Ток на контакт диаметром 2,5 мм — 25 А
• Общий ток — до 210 А
• Напряжение постоянного тока — до 700–850 В
• Сопротивление изоляции — не менее 1000–5000 МОм
• Количество сочленений-расчленений — 500 циклов
• Минимальная наработка — 1000 часов

Условия эксплуатации

Вилка сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 °C до плюс 100 °C, при этом допустим перегрев контактов до плюс 180 °C. Изделие выдерживает пониженное атмосферное давление до 1,3×10⁻⁴ Па, вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением от 100 до 300 м/с², одиночные ударные воздействия с ускорением до 10 000 м/с² и линейные нагрузки до 2000 м/с².

Применение

Соединитель 2РТ32П12ЭГ1-А «5» востребован в промышленной электронике, измерительном оборудовании, системах управления и силовых цепях, где требуется надёжное разъёмное соединение с повышенной токовой нагрузкой и устойчивостью к внешним механическим факторам. Изделие с приёмкой «5» применяется в аппаратуре, к которой предъявляются специальные требования по контролю качества и приёмке.

Благодаря сочетанию контактов двух диаметров вилка позволяет одновременно коммутировать сильноточные цепи и сигнальные линии в пределах одного соединителя, что сокращает количество разъёмов в аппаратуре и упрощает монтаж. Резьбовая фиксация обеспечивает плотное прилегание контактных пар и защиту от разъединения при внешних воздействиях.
