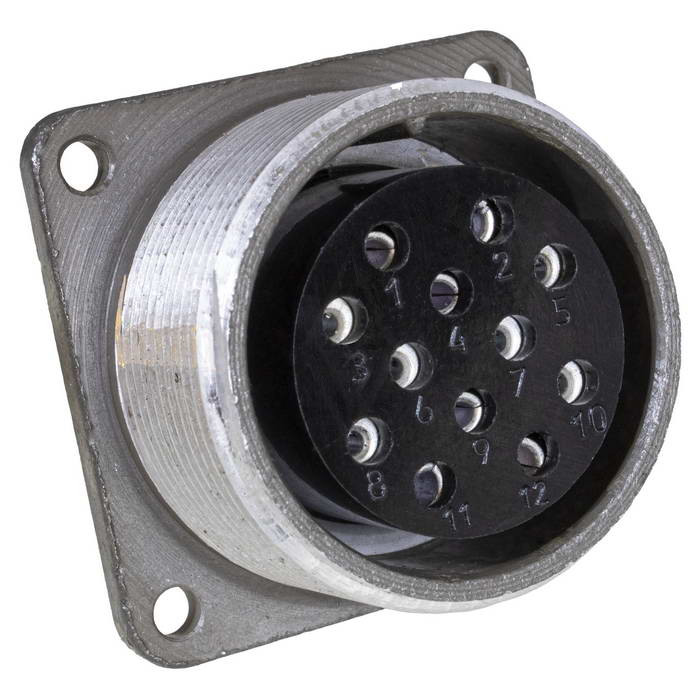

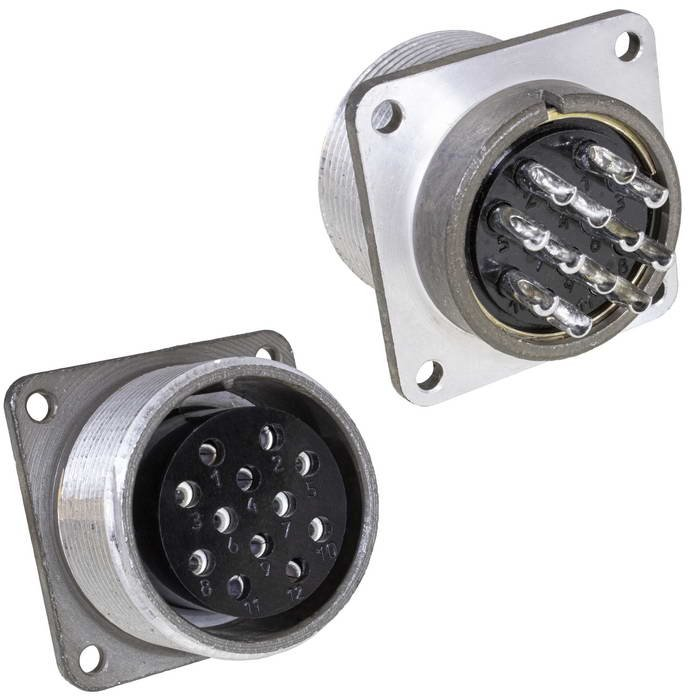

2РТ32П12ЭГ1-2 представляет собой приборную розетку из серии соединителей 2РТ, предназначенную для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Это негерметичный разъем с условным размером корпуса 32, без патрубка, для экранированного кабеля, с 12 контактами (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).

Расшифровка обозначения

Обозначение декодируется следующим образом: 2РТ — тип соединителя, 32 — размер корпуса, П — приборное исполнение без патрубка, 12 — количество контактов, Э — гайка для экранированного кабеля, Г — розетка, 1 — комбинация контактов, 2 — возможное уточнение модификации (на основе типовой серии). Покрытие контактов — серебро или никель, монтаж — пайка.

Технические характеристики

Разъем выдерживает ток до 10 А на контакты Ø1,5 мм и 25 А на Ø2,5 мм, общую нагрузку до 210 А, напряжение до 850 В. Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), изоляции — не менее 5000 МОм. Рабочий диапазон температур от -60°C до +60°C, выдерживает вибрацию 1-5000 Гц (до 30 g), удары до 500 g, до 500 соединений-расчленений и наработку 1000 часов.

Применение и особенности

Соединители 2РТ применяются во внутренних и наружных установках (с защитой от пыли/воды), в климатическом исполнении УХЛ, с резьбовым соединением и одношпоночной поляризацией. Корпус металлический с полимерным основанием, предназначен для объемного монтажа в сложных условиях эксплуатации.
