2РТ32П10НШ1-А — это кабельная розетка типа «5» из серии цилиндрических соединителей 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она негерметичная, с климатическим исполнением УХЛ, и используется для работы с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока.

Расшифровка обозначения

Обозначение 2РТ32П10НШ1-А расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — прямой патрубок кабельной части, 10 — количество контактов (6 шт. Ø1,5 мм и 4 шт. Ø2,5 мм), Н — никелевое покрытие контактов, Ш1 — конструктивное исполнение гайки патрубка, А — материал изолятора.

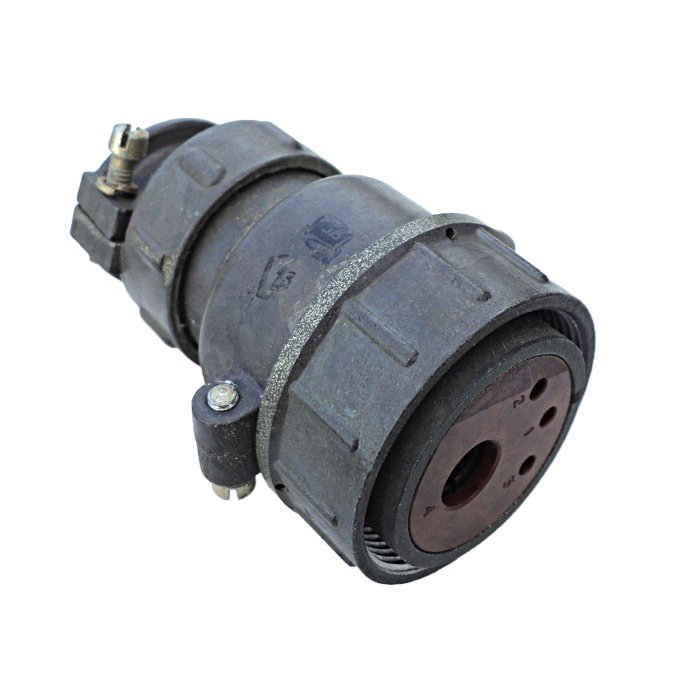

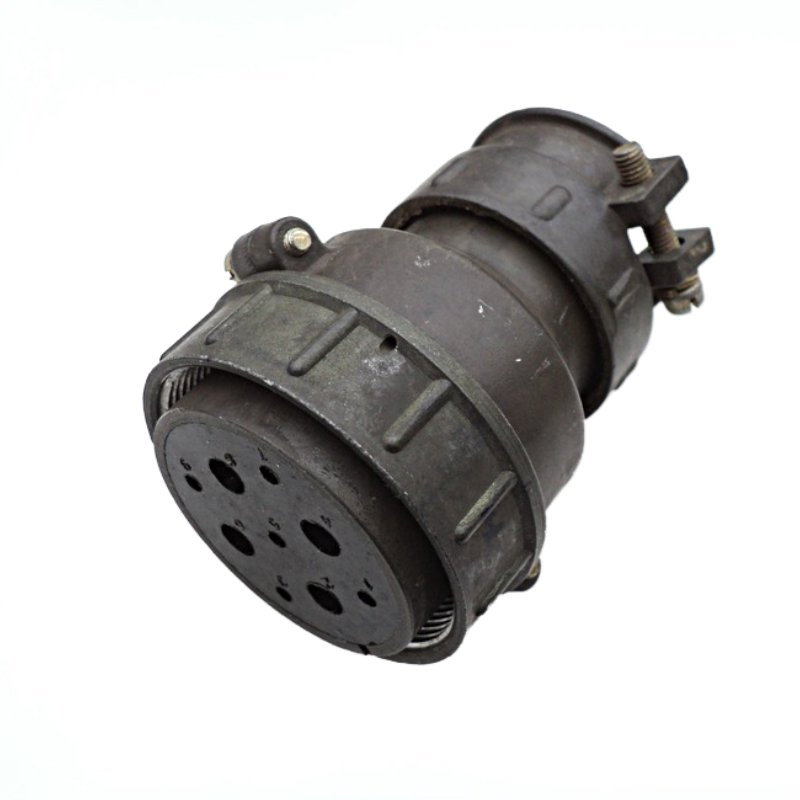

На изображении показана типичная кабельная розетка с маркировкой контактов от 1 до 10 и резьбовым соединением, что соответствует конструкции этой модели.

Технические характеристики

Розетка рассчитана на максимальную токовую нагрузку: 10 А на контакт Ø1,5 мм и 25 А на контакт Ø2,5 мм, с общей нагрузкой до 160 А. Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм, амплитудное напряжение цепи — до 850 В.

Надежность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленения-расчленения и наработку не менее 1000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и температурам от -60°C до +60°C, а также пониженному давлению до 1,3×10⁻⁴ Па.
