2РТ32П10НШ1-А — это кабельная розетка типа «5» из серии цилиндрических разъёмов 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она негерметичная, с климатическим исполнением УХЛ, используется для работы с экранированными и неэкранированными кабелями в цепях постоянного и переменного тока.

Расшифровка обозначения

Обозначение 2РТ32П10НШ1-А расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — конструктивное исполнение приборной части с прямым патрубком, 10 — количество контактов, Н — покрытие контактов никелем, Ш — вид гайки патрубка, 1 — конфигурация контактов (6 шт. Ø1,5 мм + 4 шт. Ø2,5 мм), А — материал изолятора.

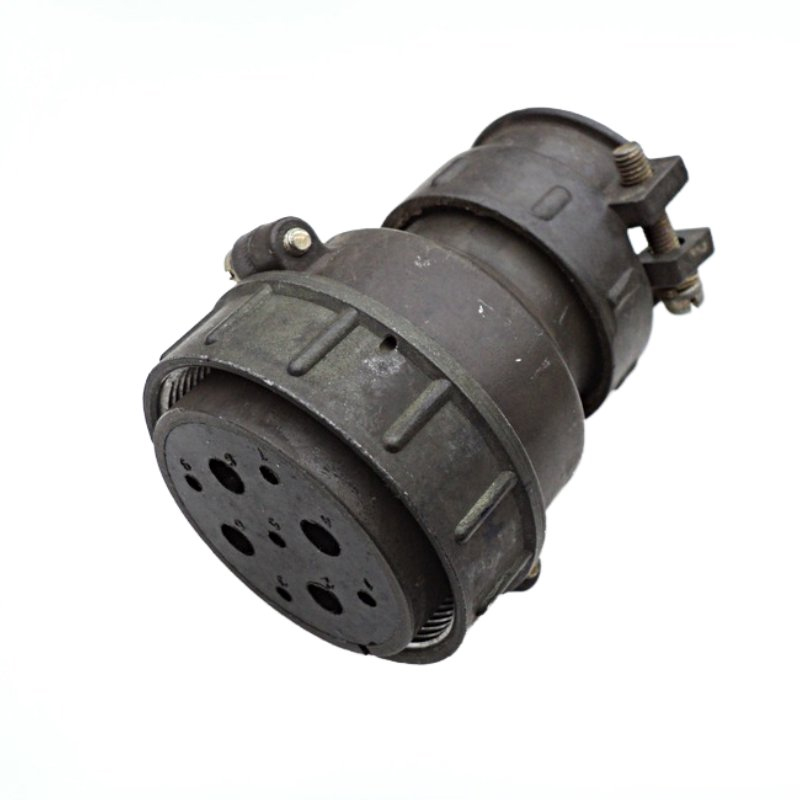

На изображении показана типичная кабельная розетка с 10 контактами, пронумерованными для монтажа.

Технические характеристики

Розетка имеет 10 контактов: 6 диаметром 1,5 мм (ток до 10 А, сопротивление не более 2,5 мОм) и 4 диаметром 2,5 мм (ток до 25 А, сопротивление не более 1 мОм); общая токовая нагрузка — до 160 А.
Напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.
Рабочий диапазон температур от -60°C до +60°C, выдерживает вибрацию (1-5000 Гц, 30 g), удары (до 500 g) и пониженное давление до 1,3×10⁻⁴ Па.
