Назначение и область применения

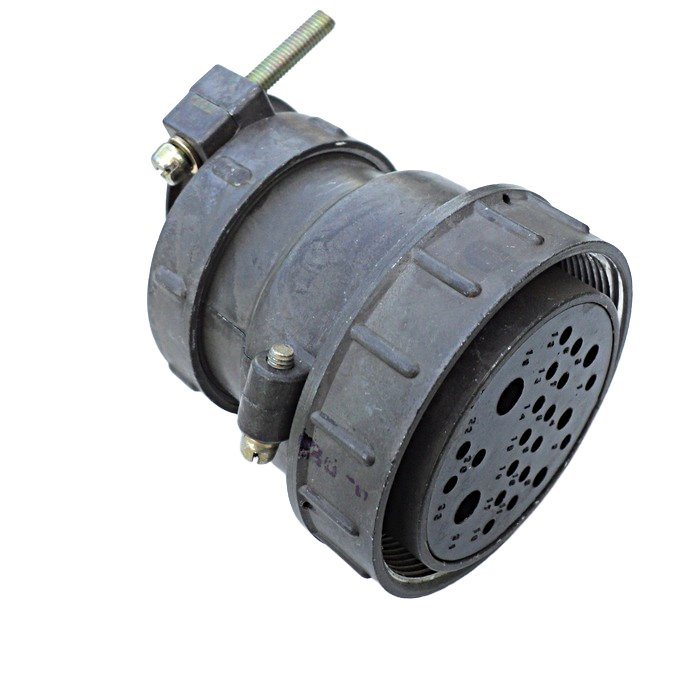

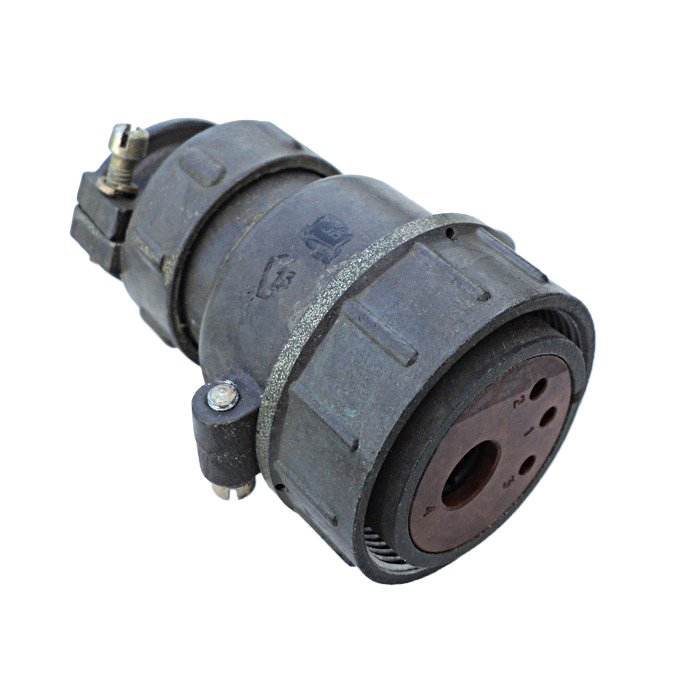

Кабельная розетка 2РТ32П10НШ1-А, известная также как «Розетка №5», представляет собой цилиндрический негерметичный соединитель серии 2РТ-А. Изделие предназначено для монтажа с неэкранированными и экранированными кабелями в электрических цепях постоянного и переменного тока. Розетка широко применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре для подключения кабельных линий к приборным вилкам соответствующего типоразмера.

Соединитель рассчитан на эксплуатацию как внутри помещений, так и вне их — при условии дополнительной защиты от пыли и влаги. Климатическое исполнение УХЛ обеспечивает стабильную работу в умеренно холодных условиях. Данная позиция принята по приёмке «5» и выпущена в 1988 году, что подтверждает заводское происхождение и соответствие техническим условиям того периода.

Конструкция и расшифровка обозначения

Маркировка 2РТ32П10НШ1-А содержит полную информацию о конструктивных особенностях изделия:

• 2РТ — тип цилиндрического соединителя;
• 32 — условный размер корпуса;
• П — прямой патрубок, кабельный выход расположен по оси розетки;
• 10 — количество контактов;
• Н — покрытие контактов никелем (в отличие от серебряного покрытия «Э»);
• Ш1 — кабельная часть с экранной шайбой;
• А — обозначение материала изолятора.

Контактный набор включает 10 контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое сочетание позволяет гибко распределять силовые и сигнальные цепи в рамках одного соединителя. Конструкция предусматривает запас по числу сочленений-расчленений — не менее 500 циклов, что обеспечивает длительный срок службы при регулярной коммутации.

Электрические и механические характеристики

Розетка 2РТ32П10НШ1-А рассчитана на работу с высокими токовыми нагрузками и напряжением. Основные электрические параметры изделия:

• рабочий ток на контакт диаметром 1,5 мм — до 10 А;
• рабочий ток на контакт диаметром 2,5 мм — до 25 А;
• суммарная допустимая нагрузка розетки — до 160 А;
• максимальное напряжение цепи — до 850 В (амплитудное значение);
• сопротивление контакта — не более 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм.

Механическая устойчивость соединителя подтверждена расчётными показателями: изделие выдерживает вибрационные нагрузки до нескольких сотен метров на секунду в квадрате и кратковременные ударные воздействия. Конструкция сохраняет работоспособность в широком диапазоне температур — приблизительно от минус 60 до плюс 60 градусов Цельсия. В нормальных климатических условиях сопротивление изоляции составляет не менее 5000 МОм.

Применение и совместимость

Розетка предназначена для ответной стыковки с приборными вилками серии 2РТ32 того же типоразмера. При монтаже кабельных сборок важно учитывать диаметры контактов и их распределение по цепям: силовые линии подключаются к контактам 2,5 мм, сигнальные и управляющие — к контактам 1,5 мм. Наличие экранной шайбы позволяет работать с экранированными кабелями, обеспечивая надёжное заземление оплётки и снижение помех.

Изделие поставляется как кабельная часть соединителя без ответной вилки. При необходимости возможен подбор совместимых приборных вилок соответствующего конструктивного исполнения. Розетка применяется в составе ремонтных и монтажных комплектов промышленного оборудования, измерительной техники и радиоэлектронной аппаратуры, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям.
