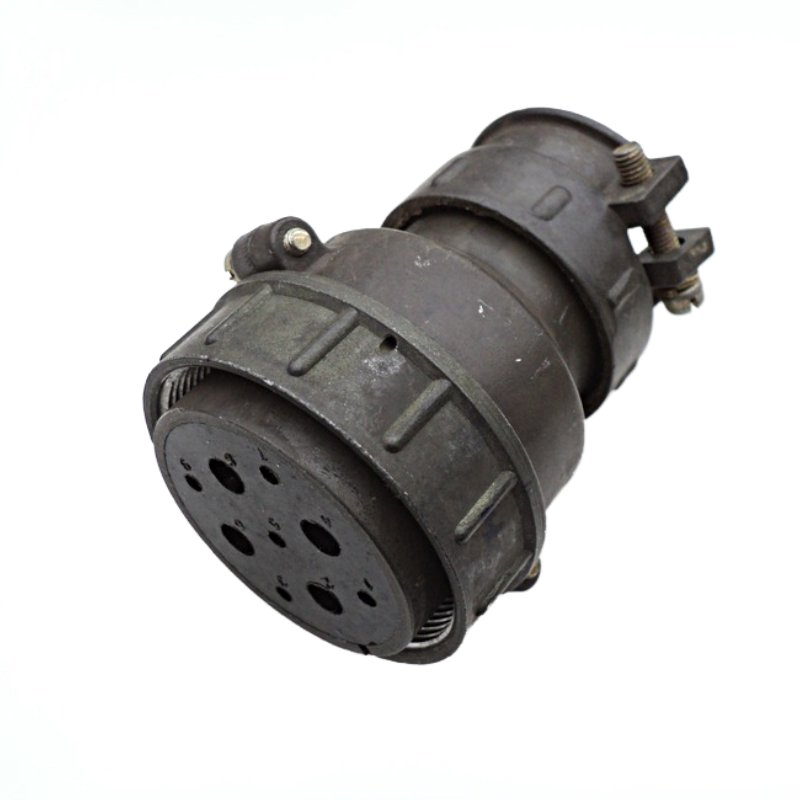

Розетка кабельная 2РТ32П10НШ1‑А «5» относится к серии цилиндрических негерметичных разъёмов типа 2РТ‑А , предназначенных для внутреннего монтажа и соединения кабельных линий в радиоэлектронной и стационарной аппаратуре.

Расшифровка обозначения

• 2РТ – тип соединителя (цилиндрический электрический разъём).

• 32 – условный размер корпуса.

• П – конструктивное исполнение приборной части с прямым патрубком .

• 10 – количество контактов в розетке.

• Н – вид покрытия контактов: никель (без серебрения).

• Ш1 – тип крепления/исполнения кабельной части (штуцер под кабель с экраном).

• А – обозначение материала изолятора (специальный электроизоляционный материал).

• «5» – вероятно, указывает на кабельное исполнение (кабельная розетка, вариант для кабельной сборки).

Электрические параметры

• Количество контактов: 10 шт. (6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм).

• Рабочий ток на контакт : до 10 А (для 1,5 мм) и до 25 А (для 2,5 мм).

• Суммарный ток на розетку – до 160 А (в зависимости от условий эксплуатации и охлаждения).

• Максимальное напряжение цепи (амплитудное значение) – до 850 В .

• Сопротивление контакта не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм).

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм .

Конструкция и исполнение

• Негерметичный соединитель, климатическое исполнение УХЛ (умеренный, холодный климат, для внутреннего и внешнего применения при дополнительной защите от пыли и влаги).
