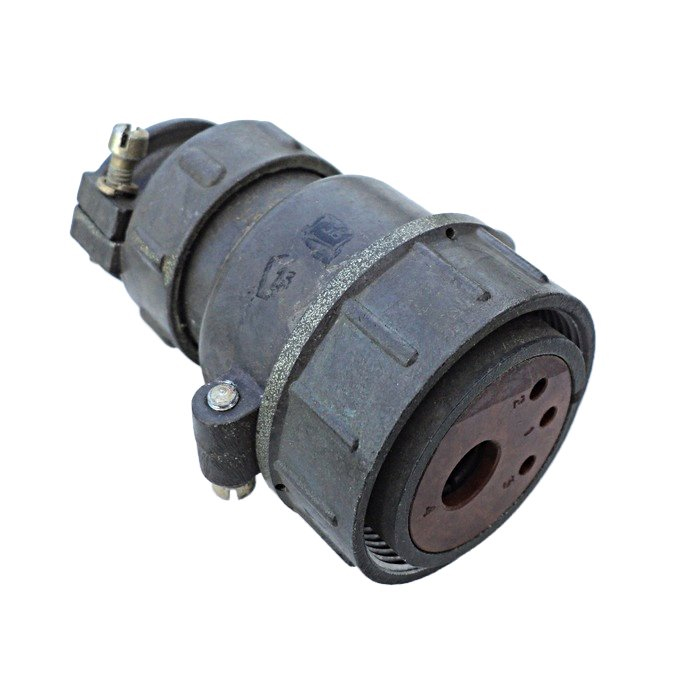

2РТ32П10НШ1-А — это кабельная розетка цилиндрического соединителя типа 2РТ32 для применения в радиоэлектронной и радиотехнической аппаратуре. По обозначению она относится к корпусу 32, имеет 10 контактов, прямой патрубок и гайку для экранированного кабеля; изделие обычно выполняется в климатическом исполнении УХЛ и рассчитано на негерметичное соединение.

Что означает маркировка

• 2РТ — тип соединителя.

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 10 — количество контактов.

• НШ1 — исполнение с гайкой для экранированного кабеля.

• А — обозначение модификации/исполнения по ТУ.

Основные параметры

• Количество контактов: 10.

• Диаметры контактов: 6 контактов по 1,5 мм и 4 контакта по 2,5 мм.

• Рабочий ток: до 10 А для контактов 1,5 мм и до 25 А для контактов 2,5 мм.

• Максимальное рабочее напряжение постоянного тока: до 700 В.

• Сопротивление контакта: до 2,5 мОм для 1,5 мм и до 1 мОм для 2,5 мм.

Конструкция и применение

Это разъём для кабельного монтажа, который используют там, где нужен надёжный съёмный электрический контакт в аппаратуре и шкафах. Исполнение с прямым патрубком удобно для вывода кабеля без бокового изгиба, а вариант с гайкой для экранированного кабеля помогает лучше организовать подключение экрана.

Эксплуатационные свойства

Изделие относится к негерметичным соединителям и рассчитано на работу в условиях УХЛ. Для таких соединителей обычно указывают высокое сопротивление изоляции, стойкость к вибрации и механическим ударам, а также ресурс многократных сочленений-разъединений.

Где особенно уместна

2РТ32П10НШ1-А обычно выбирают для аппаратуры, где важны компактность, возможность разборного соединения и работа с кабелем, в том числе экранированным. Это типовой промышленный соединитель общего назначения, а не специализированный герметичный морской или уличный разъём.
