Назначение и область применения

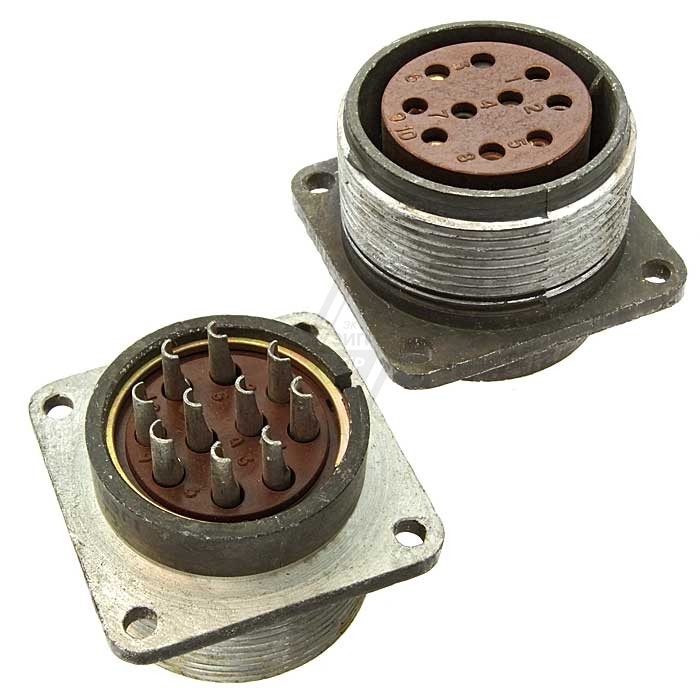

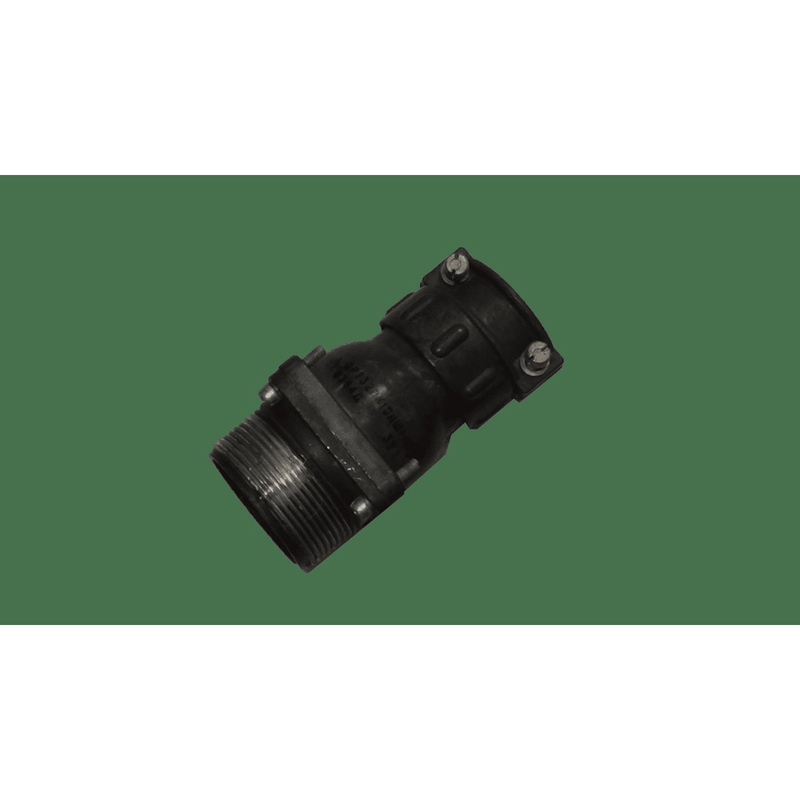

Приборная вилка 2РТ32П10НШ1-А представляет собой низкочастотный цилиндрический разъём серии 2РТ, разработанный для коммутации электрических цепей в электронной, радиотехнической и контрольно-измерительной аппаратуре. Изделие предназначено для стационарного монтажа на корпуса приборов, блоков и устройств, где требуется надёжное разъёмное соединение с ответной кабельной частью. Конструкция вилки рассчитана на работу в составе оборудования, эксплуатируемого в умеренном и холодном климате, что подтверждается климатическим исполнением УХЛ.

Соединитель применяется в измерительных комплексах, лабораторных стендах, промышленной автоматике, системах связи и телекоммуникационном оборудовании. Приборное исполнение без патрубка позволяет встраивать вилку непосредственно в панель или шасси устройства, обеспечивая компактное и технологичное решение для межблочных соединений. Резьбовой вид сочленения гарантирует надёжную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТ32П10НШ1-А содержит полную информацию о конструктивном исполнении изделия. Каждый элемент обозначения указывает на конкретную характеристику:

• 2РТ — тип соединителя, определяющий принадлежность к серии низкочастотных цилиндрических разъёмов;
• 32 — условный размер корпуса, задающий габаритные и присоединительные параметры;
• П — приборная часть, исполнение без патрубка;
• 10 — количество контактов;
• НШ — предназначена для неэкранированного кабеля без патрубка;
• 1 — комбинированное исполнение с диаметрами контактов 1,5 мм и 2,5 мм;
• -А — модификация, определяющая конкретный вариант исполнения.

Вилка оснащена десятью контактами двух типоразмеров, что позволяет распределять токовые нагрузки в соответствии с требованиями схемы. Контакты диаметром 1,5 мм рассчитаны на рабочий ток до 10 А, а контакты диаметром 2,5 мм — до 25 А. Такое сочетание обеспечивает гибкость при проектировании электрических цепей с различными уровнями токовой нагрузки в пределах одного соединителя.

Технические характеристики

Электрические параметры изделия подтверждены для работы при максимальном напряжении постоянного тока до 700 В. Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм, что обеспечивает низкие потери в месте соединения. Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, что гарантирует безопасную эксплуатацию и отсутствие токов утечки.

Покрытие контактов выполнено из серебра, которое обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость. Монтаж проводов осуществляется методом пайки, что обеспечивает механическую прочность и электрическую надёжность соединения. Сочленение вилки с ответной розеткой производится резьбовым способом.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что соответствует требованиям климатического исполнения УХЛ. Соединитель выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также одиночные механические удары с ускорением до 10000 метров на секунду в квадрате. Конструкция сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ресурс изделия составляет 500 циклов соединений-расчленений. Минимальная наработка — 1000 часов. Срок хранения соединителя — 20 лет, что подтверждает долговременную стабильность характеристик и пригодность для длительного использования в составе аппаратуры.
