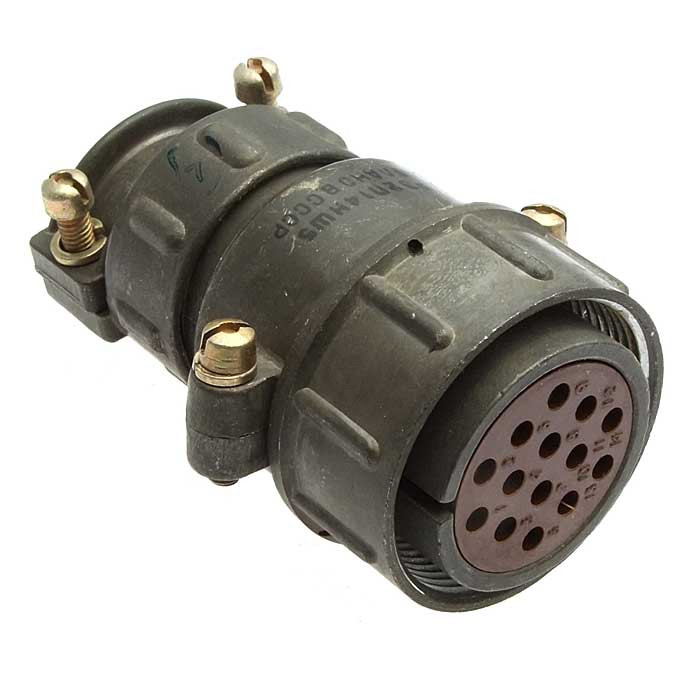

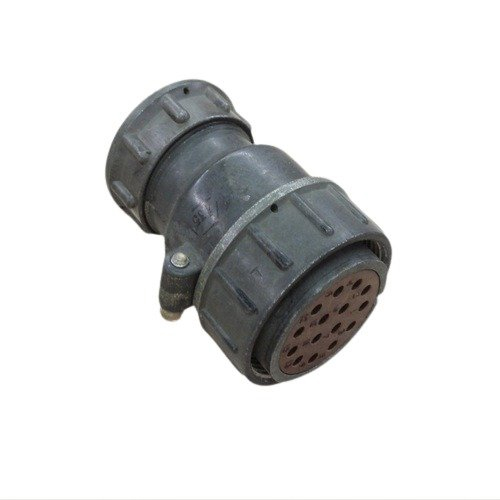

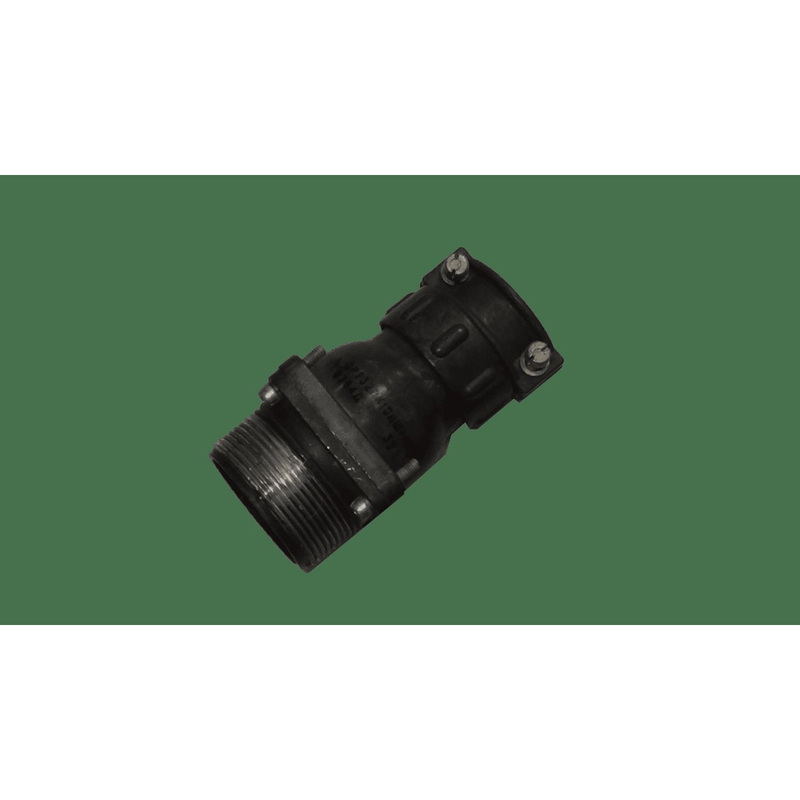

Назначение соединителя 2РТ32П10НШ1-А

Приборная вилка 2РТ32П10НШ1-А относится к низкочастотным цилиндрическим соединителям серии 2РТ и предназначена для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и систем управления. Изделие обеспечивает разъёмное соединение кабельных линий с блочной частью аппаратуры и рассчитано на работу в условиях умеренного и холодного климата при условии защиты от прямого попадания пыли и влаги.

Соединитель применяется в тех случаях, когда требуется надёжный электрический контакт при значительных механических нагрузках, широком диапазоне рабочих температур и длительном сроке эксплуатации. Благодаря приборному исполнению без патрубка вилка монтируется непосредственно на корпус устройства и обеспечивает стабильное сочленение с ответной кабельной частью.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТ32П10НШ1-А содержит полную информацию о конструктивном исполнении соединителя:

• 2РТ — тип цилиндрического низкочастотного соединителя;
• 32 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 10 — общее количество контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм;
• НШ — предназначен для неэкранированного кабеля;
• 1 — модификация изделия;
• А — серебряное покрытие контактов.

Наличие контактов двух разных диаметров позволяет разделять сильноточные и слаботочные цепи в пределах одного соединителя, что упрощает компоновку аппаратуры и сокращает количество разъёмов на панели.

Электрические параметры

Соединитель рассчитан на следующие электрические характеристики:

• рабочий ток на контакты диаметром 1,5 мм — до 10 А;
• рабочий ток на контакты диаметром 2,5 мм — до 25 А;
• максимальное напряжение постоянного тока — до 700 В;
• сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Низкое переходное сопротивление контактов обеспечивает минимальные потери энергии и стабильность сигнала, а высокое сопротивление изоляции гарантирует отсутствие утечек между цепями.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении УХЛ и допускает эксплуатацию внутри и снаружи помещений при защите от пыли и влаги в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации частотой до 1000 Гц с ускорением 100 метров на секунду в квадрате, выдерживает одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате и пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Показатели надёжности включают:

• количество циклов сочленения-расчленения — до 500;
• минимальная наработка — 1000 часов;
• срок хранения — не менее 20 лет.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление на протяжении всего срока службы и защищает контактные поверхности от окисления в допустимых условиях эксплуатации.

Применение

Вилка 2РТ32П10НШ1-А используется в блочных и стоечных конструкциях радиоэлектронной аппаратуры, лабораторном и промышленном оборудовании, системах автоматики и контрольно-измерительных приборах. Приборное исполнение без патрубка упрощает монтаж на панели и корпуса устройств, а сочетание контактов разного диаметра позволяет подключать как сигнальные, так и силовые цепи в одном разъёме.

Изделие подходит для применения в составе аппаратуры, эксплуатируемой в жёстких климатических условиях, включая неотапливаемые помещения и наружные установки с защитными кожухами. Высокая стойкость к вибрациям и ударным нагрузкам делает соединитель пригодным для подвижных и транспортных систем, где предъявляются повышенные требования к надёжности электрических соединений.
