Назначение и область применения

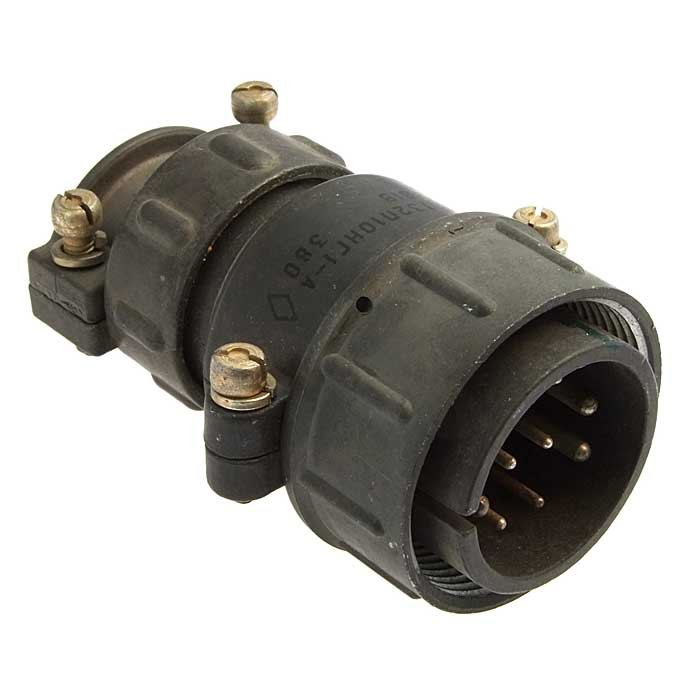

Соединитель 2РТ32П10НГ1А представляет собой низкочастотный цилиндрический электрический разъём общего назначения, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РТ32 и выполнено в приборном исполнении без патрубка. Благодаря климатическому исполнению УХЛ разъём может применяться как для внутреннего, так и для наружного монтажа при условии обеспечения защиты от пыли и влаги.

Конструктивно 2РТ32П10НГ1А является приборной вилкой, предназначенной для сочленения с ответными кабельными розетками. Соединитель взаимосочленяем с разъёмами типов ШР и 2РТТ, что расширяет возможности его интеграции в существующие системы и облегчает замену компонентов при ремонте или модернизации оборудования.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 700 В и частоту до 3 МГц. Электрические параметры изделия обеспечивают стабильную передачу сигналов и питающих напряжений в широком диапазоне рабочих режимов.

Электрические параметры

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Сопротивление контактов для проводников диаметром 1,5 мм — до 2,5 МОм.
• Сопротивление контактов для проводников диаметром 2,5 мм — до 1 МОм.
• Количество контактов — 10, из них обычно 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
• Рабочий ток контактов диаметром 1,5 мм — до 10 А.
• Рабочий ток контактов диаметром 2,5 мм — до 25 А.
• Суммарная допустимая токовая нагрузка — до 160 А.

Механические и климатические параметры

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимая смена температур — до плюс 180 градусов Цельсия.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 10000 Гц при ускорении 100 метров в секунду в квадрате.
• Устойчивость к одиночным ударным нагрузкам с ускорением до 10000 метров в секунду в квадрате.
• Работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.
• Минимальная наработка — 1000 часов.
• Минимальное количество сочленений и расчленений — 500 циклов.

Конструкция и обозначение

Условное обозначение 2РТ32П10НГ1А расшифровывается следующим образом. Индекс 2РТ указывает на тип соединителя — негерметичный теплостойкий. Число 32 обозначает размер корпуса. Буква П означает приборное исполнение без патрубка. Число 10 отражает количество контактов. Буквенно-цифровое сочетание НГ1 характеризует особенности конструкции — наличие гайки и экранирования. Завершающая буква А обозначает модификацию изделия.

Корпус соединителя выполнен в цилиндрическом форм-факторе, характерном для приборных разъёмов серии 2РТ. Резьбовое сочленение с ответной частью обеспечивает надёжную фиксацию и защиту контактной группы от самопроизвольного разъединения в условиях вибрации и механических воздействий.

Особенности монтажа и эксплуатации

Приборное исполнение без патрубка предполагает установку соединителя непосредственно на корпус оборудования через монтажное отверстие. Крепление осуществляется с помощью гайки, входящей в конструкцию изделия. Пайка проводников к контактным хвостовикам выполняется с учётом диаметров контактов и соответствующих им допустимых токовых нагрузок.

Для обеспечения заявленных электрических характеристик в условиях наружного монтажа необходимо предусмотреть дополнительные меры защиты от прямого воздействия пыли и влаги. Высокая механическая прочность и широкий температурный диапазон позволяют использовать разъём 2РТ32П10НГ1А в составе ответственной аппаратуры, эксплуатируемой в жёстких условиях, включая промышленные объекты, транспортные системы и энергетическое оборудование.
