Назначение

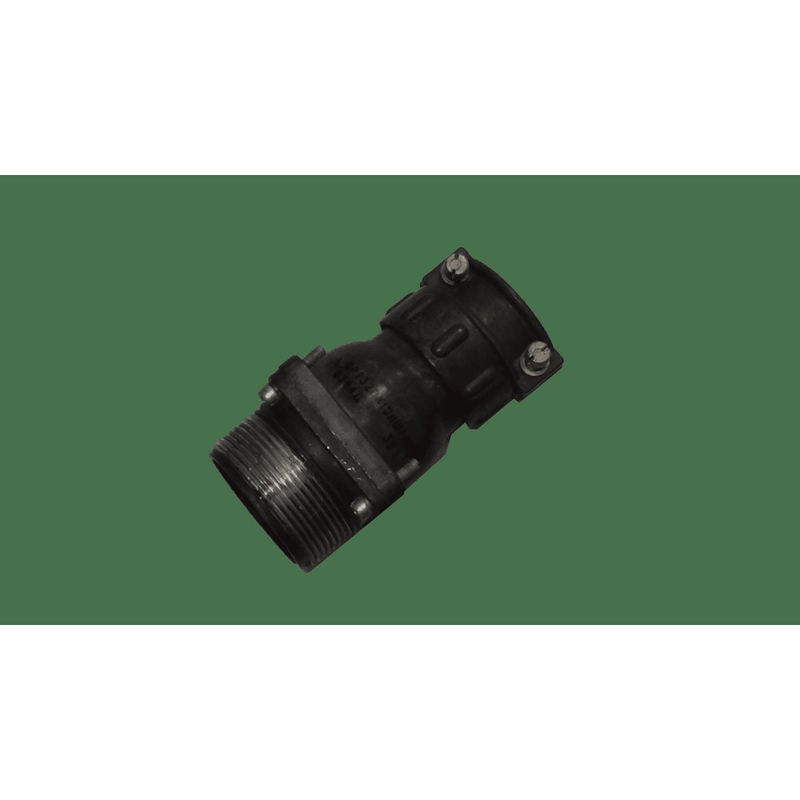

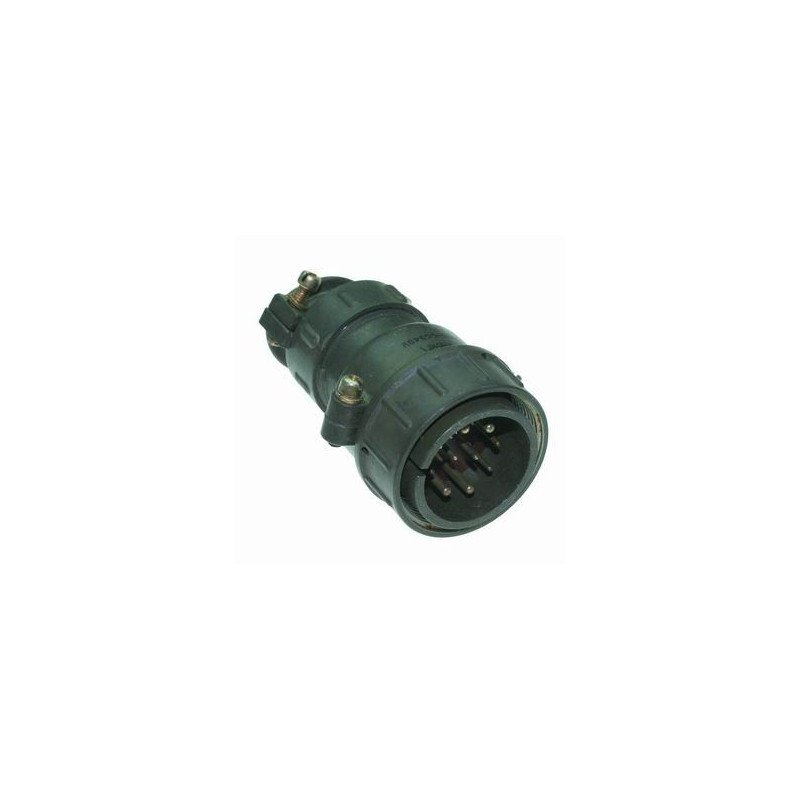

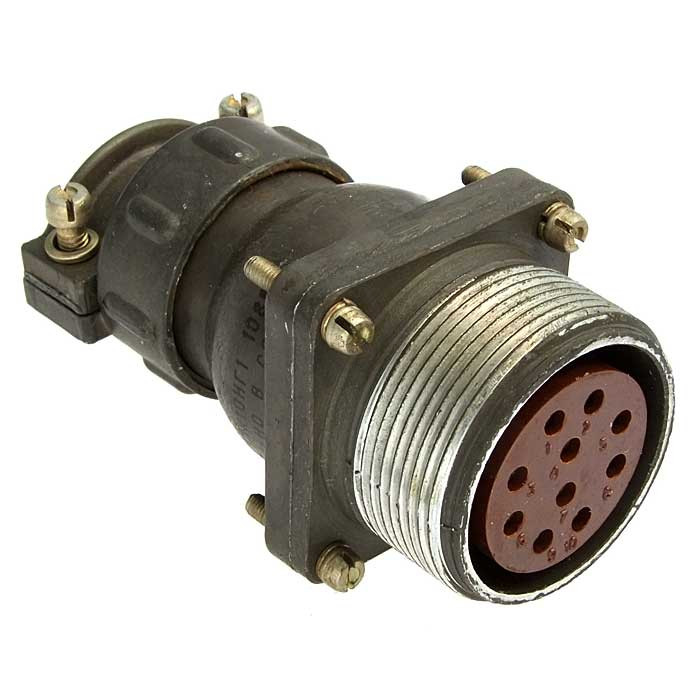

Низкочастотный цилиндрический электрический разъём 2РТ32П10НГ1-А ВИЛ серии 2РТ32 представляет собой приборную вилку общего назначения, предназначенную для применения в радиоэлектронной аппаратуре. Изделие используется для организации разъёмных электрических соединений в цепях постоянного и переменного тока, где требуется надёжный механический и электрический контакт при многократных циклах сочленения и расчленения.

Разъём рассчитан на установку в составе приборных и панельных конструкций, где одна часть соединителя жёстко фиксируется на корпусе оборудования, а ответная часть подводится со стороны кабельной сборки. Конструкция без патрубка обеспечивает компактное размещение на панели или внутри блока аппаратуры.

Подтверждённые особенности

Конструктивное исполнение

• Тип соединителя: низкочастотный цилиндрический разъём серии 2РТ32.
• Условный размер корпуса: 32.
• Приборное исполнение, без патрубка.
• Тип контактов: штыревые — вилка.
• Количество контактов: 10.
• Комбинация контактов: 6 штук диаметром 1,5 мм и 4 штуки диаметром 2,5 мм.
• Материал контактов: медный сплав.
• Покрытие контактов: никель (исполнение с буквой «Н»).
• Материал изолятора: вариант «А».
• Приёмка: «5».

Электрические параметры

• Номинальный ток на контакт диаметром 1,5 мм — до 10 А.
• Номинальный ток на контакт диаметром 2,5 мм — до 25 А.
• Общая максимальная токовая нагрузка — до 160 А на разъём.
• Максимальное рабочее напряжение цепи постоянного тока — до 700 В амплитудного значения.

Расшифровка обозначения

Маркировка 2РТ32П10НГ1-А содержит сведения о типе, габарите, исполнении и контактной группе: 2РТ — низкочастотный цилиндрический разъём; 32 — условный размер корпуса; П — приборное исполнение; 10 — количество контактов; Н — никелевое покрытие контактов, исполнение для неэкранированного кабеля; Г — вилка со штыревыми контактами; 1 — конкретное сочетание контактов (6 штук диаметром 1,5 мм и 4 штуки диаметром 2,5 мм); А — вариант материала изолятора.

Применение

Разъём применяется в составе радиоэлектронной аппаратуры общего назначения: измерительных приборах, блоках питания, коммутационном оборудовании, промышленной электронике и других устройствах, где требуется разъёмное соединение электрических цепей. Парной частью выступает соответствующая розетка серии 2РТ32 с тем же кодом комбинации контактов.

Сочетание контактов двух диаметров позволяет распределять токовые нагрузки: контакты диаметром 2,5 мм используются для силовых цепей с током до 25 А каждый, а контакты диаметром 1,5 мм — для цепей управления, сигнальных и вспомогательных линий с током до 10 А. Общая допустимая нагрузка разъёма достигает 160 А при соответствующем распределении токов по контактным группам.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению в нормальных условиях эксплуатации. Приборное исполнение без патрубка упрощает монтаж на панелях с ограниченным пространством и позволяет использовать разъём в составе готовых блоков и стоек аппаратуры.
