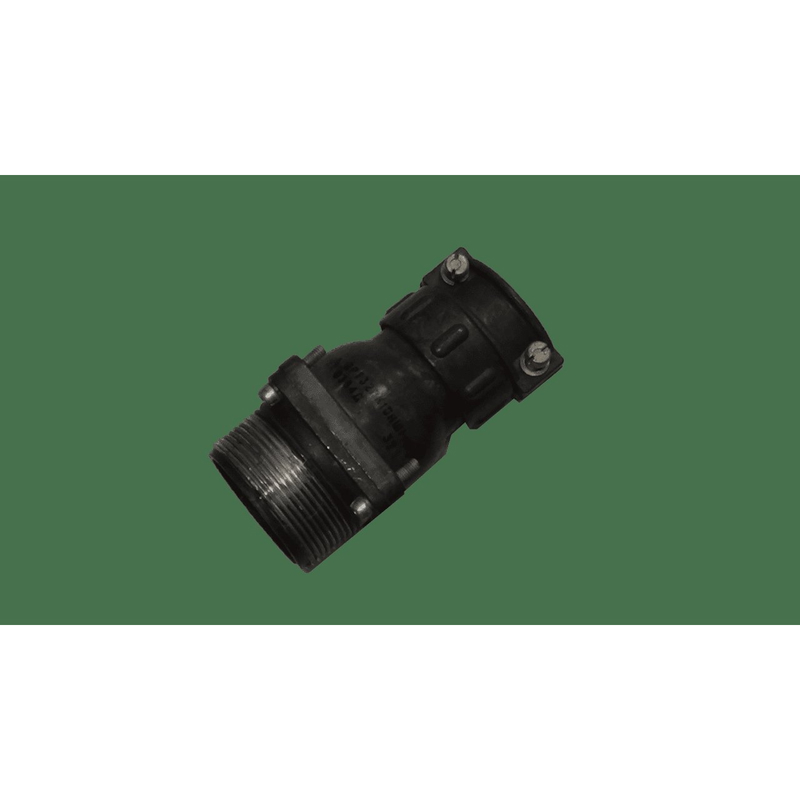

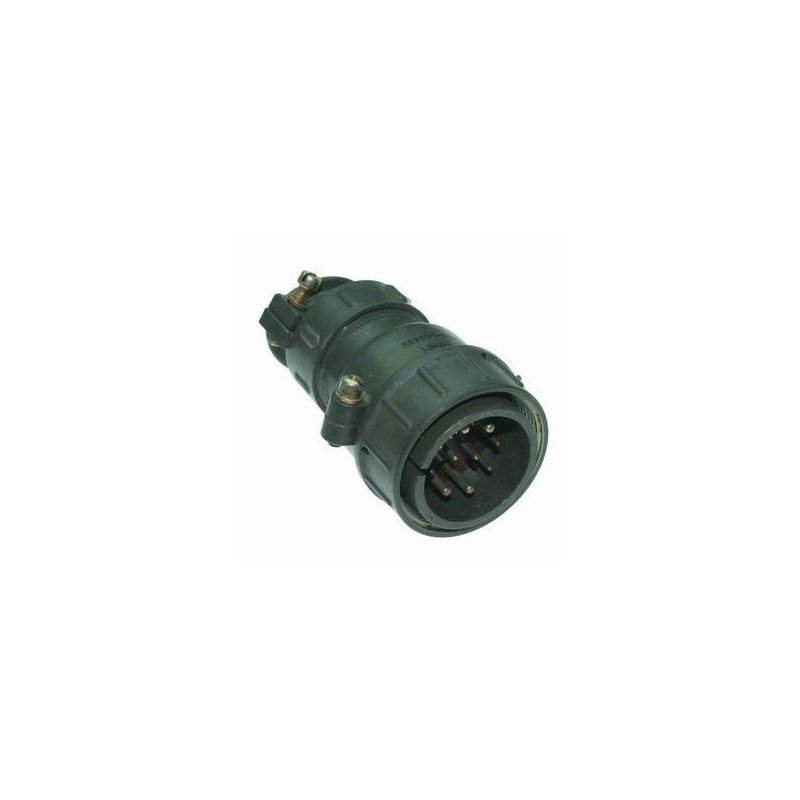

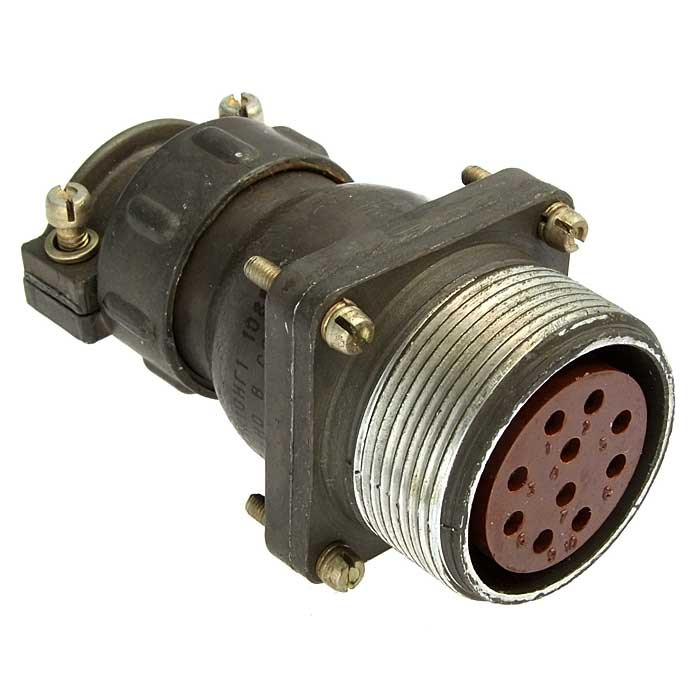

2РТ32П10НГ1-А — это кабельная вилка низкочастотного цилиндрического соединителя серии 2РТ, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — прямой патрубок кабельной части, 10 — количество контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм), Н — гайка для неэкранированного кабеля, Г — вилка, 1 — сочетание контактов, А — материал изолятора, Н — покрытие контактов никелем.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ, работает в диапазоне температур от -60°C до +60°C. Максимальная токовая нагрузка на контакт: 10 А (Ø1,5 мм) и 25 А (Ø2,5 мм), общая — до 160 А; амплитудное напряжение — 850 В; сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).

Надежность и условия эксплуатации

Выдерживает 500 циклов сочленений-расчленений, наработку не менее 1000 часов, вибрацию (1–5000 Гц, до 30 g) и удары (до 500 g). Сопротивление изоляции — не менее 5000 МОм; предназначен для цепей постоянного и переменного тока (до 3 МГц). +3
