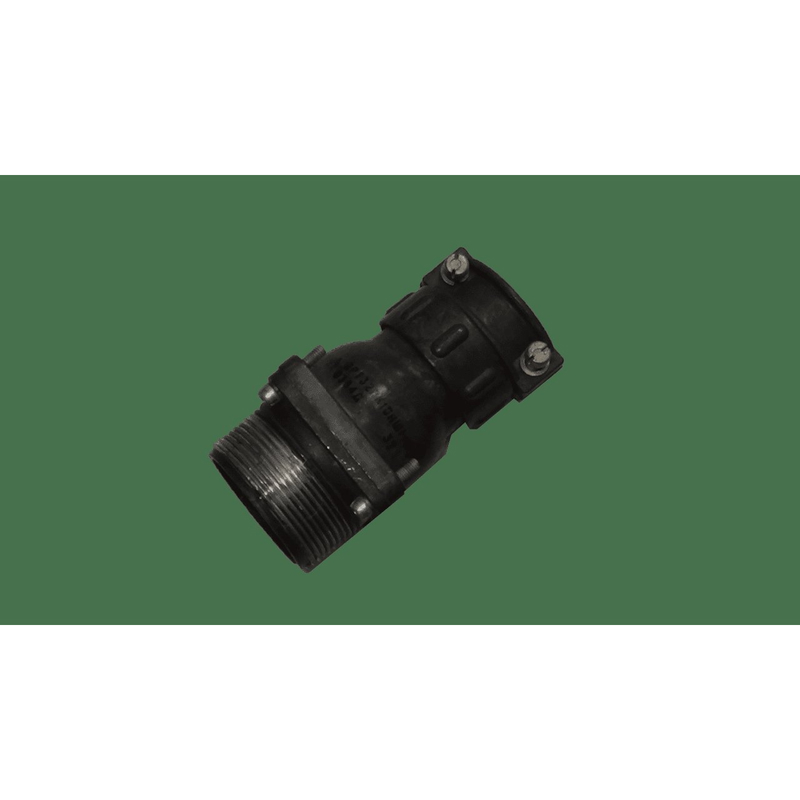

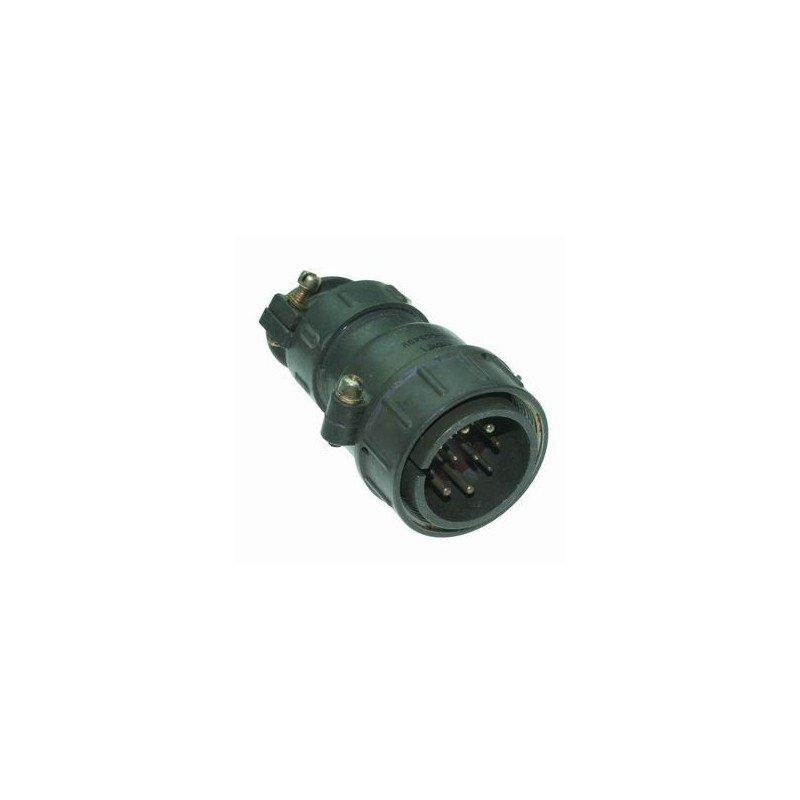

Назначение разъема 2РТ32П10НГ1-А

Низкочастотный цилиндрический электрический разъем 2РТ32П10НГ1-А предназначен для коммутации кабельных линий и подключения приборов в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие соответствует конструктивному ряду 2РТ32-А и применяется там, где требуется надежное разъемное соединение с высокой токовой нагрузкой и устойчивостью к жестким условиям эксплуатации.

Конструктивное исполнение с индексом «П» указывает на наличие прямого патрубка или на исполнение без патрубка в зависимости от конкретного варианта — кабельной вилки или приборной розетки. Такая унификация позволяет использовать разъем как в стационарных блоках аппаратуры, так и в составе кабельных сборок.

Подтвержденные технические особенности

Разъем оснащен десятью контактами комбинированного сечения: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое сочетание обеспечивает гибкость при распределении силовых и сигнальных цепей в одном корпусе.

Электрические параметры

• Максимальный рабочий ток на контакт диаметром 1,5 мм — до 10 А.
• Максимальный рабочий ток на контакт диаметром 2,5 мм — до 25 А.
• Суммарный максимальный ток на разъем — до 160 А.
• Сопротивление контакта 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта 2,5 мм — не более 1 мОм.
• Максимальное рабочее напряжение постоянного тока — до 700 В.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от источника.

Механическая стойкость и условия эксплуатации

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот примерно от 1 до 10 000 Гц с ускорением до 100 м/с². Конструкция рассчитана на многократные и одиночные механические удары с ускорениями порядка от 1,5·10³ до 10·10³ м/с².

Рабочий диапазон температур окружающей среды составляет примерно от −60 до +100 °C. При смене температур верхний предел может достигать около +180 °C, что подтверждает устойчивость разъема к термоциклированию в процессе эксплуатации.

Применение и эксплуатационные ограничения

Климатическое исполнение — УХЛ. Разъем негерметичный, поэтому основная область применения — внутренний монтаж аппаратуры и наружное размещение только при организации дополнительной защиты от пыли и влаги. Прямое попадание осадков или эксплуатация в условиях конденсации без защитных кожухов не допускается.

Минимальная наработка изделия составляет порядка 1000 часов. Количество циклов сочленения и расчленения — около 500, что позволяет использовать разъем в оборудовании с периодическим обслуживанием и контролем соединений.

Разъем подходит для построения силовых и смешанных линий связи в измерительных комплексах, промышленной радиоэлектронной аппаратуре, испытательных стендах и другом оборудовании, где требуется компактное разъемное соединение с комбинированной токовой нагрузкой и высокой виброустойчивостью.
