Назначение и область применения

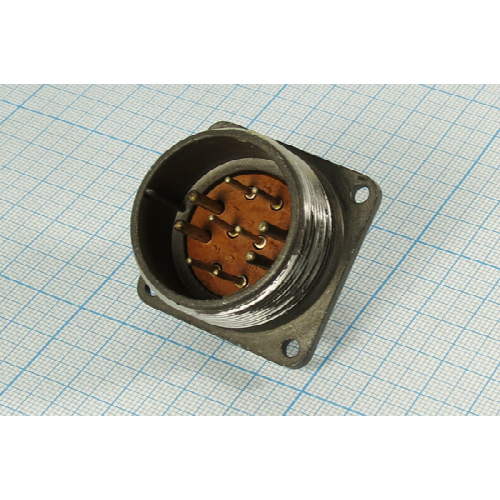

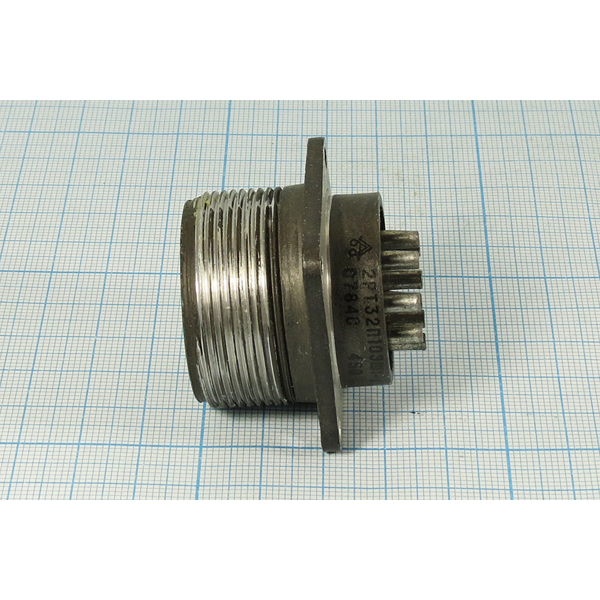

2РТ32П10ЭШГ1-А представляет собой кабельную вилку электрического соединителя типа 2РТ с условным размером корпуса 32. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой плотностью монтажа. Соединитель применяется в составе стационарного и подвижного оборудования, контрольно-измерительных комплексов, систем электропитания и передачи сигналов.

Конструкция предусматривает десять контактов, из которых шесть имеют диаметр 1,5 мм, а четыре — диаметр 2,5 мм. Такое сочетание позволяет в одном корпусе объединять сильноточные и слаботочные цепи, что упрощает компоновку аппаратуры и сокращает количество применяемых разъёмов.

Технические характеристики

Разъём рассчитан на работу с постоянным и переменным током. Контакты диаметром 1,5 мм выдерживают рабочий ток до 10 А, контакты диаметром 2,5 мм — до 25 А. Суммарная токовая нагрузка соединения достигает 160 А. Максимальное рабочее напряжение составляет до 850 В.

Электрические параметры контактов обеспечивают стабильное соединение с низким переходным сопротивлением:

• сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 1000–5000 МОм.

Соединитель не является герметичным. Климатическое исполнение УХЛ допускает применение внутри помещений и на открытом воздухе при условии защиты от прямого попадания пыли и влаги.

Механические свойства

Конструкция вилки рассчитана на длительную эксплуатацию с многократными циклами соединения и разъединения. Количество циклов сочленения-расчленения достигает 500, минимальная наработка составляет 1000 часов. Изделие сохраняет работоспособность при воздействии механических нагрузок:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• механические удары одиночного действия с ускорением до 10 000 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Условия эксплуатации и хранения

Соединитель работает в широком диапазоне температур окружающей среды от минус 60 °C до плюс 100 °C. Допускается перегрев контактов при прохождении тока до плюс 180 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па и в условиях повышенной влажности.

Срок сохраняемости составляет не менее 20 лет. Материалы корпуса и контактов обеспечивают стабильность электрических параметров на протяжении всего срока службы при соблюдении условий хранения и эксплуатации, предусмотренных для климатического исполнения УХЛ.
