Назначение и область применения

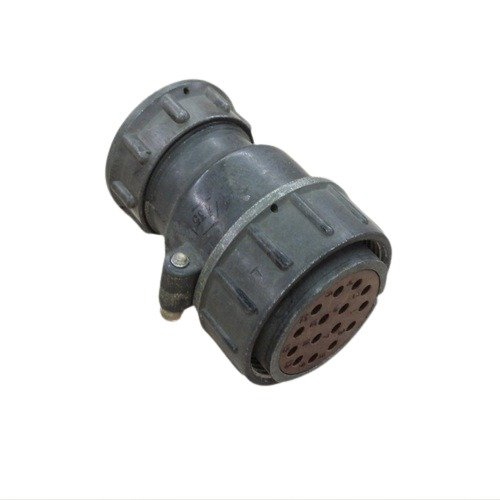

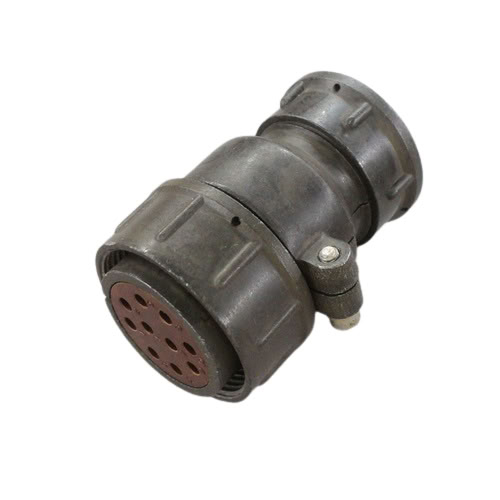

Соединитель 2РТ32П10ЭШ1А представляет собой разъёмное электрическое устройство, входящее в серию 2РТ и предназначенное для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для соединения экранированных кабелей с блочной частью аппаратуры, обеспечивая надёжный электрический контакт и защиту от внешних электромагнитных помех. Конструкция рассчитана на использование как внутри помещений, так и вне их, при условии соблюдения требований соответствующего климатического исполнения.

Благодаря наличию контактов различных диаметров и токовых характеристик, разъём может применяться в схемах, где одновременно присутствуют силовые и сигнальные цепи. Это позволяет использовать одно изделие для решения нескольких задач, сокращая общее количество соединителей в аппаратуре. Соединитель ориентирован на профессиональное применение в условиях промышленной эксплуатации, включая воздействие вибраций и значительных перепадов температур.

Конструктивные особенности

Обозначение изделия содержит информацию о его ключевых характеристиках. Расшифровка выполняется следующим образом: 2РТ — тип соединителя, определяющий принадлежность к серии; 32 — условный размер корпуса; П — исполнение без патрубка или с прямым патрубком в зависимости от конкретной модификации; 10 — количество контактов; ЭШ1 — конструктивные особенности, ориентированные на работу с экранированным кабелем; А — модификация изделия.

Корпус соединителя обеспечивает механическую защиту контактной группы и правильную ориентацию при сочленении. Исполнение ЭШ1 предполагает наличие элементов, обеспечивающих надёжное крепление экранирующей оплётки кабеля и сохранение целостности экрана в месте соединения, что важно для сохранения параметров помехозащищённости цепи.

Контактная группа

• 6 контактов диаметром 1,5 мм, рассчитанных на ток до 10 А;
• 4 контакта диаметром 2,5 мм, рассчитанных на ток до 25 А;
• покрытие контактов — серебро или никель;
• общее сопротивление контактов — не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.

Наличие двух типов контактов в одном корпусе расширяет функциональные возможности соединителя: через контакты большего диаметра допустимо пропускать токи питания силовых узлов, тогда как контакты меньшего диаметра предназначены для передачи сигналов и управления. Покрытие из серебра или никеля обеспечивает стабильность переходного сопротивления и защиту контактных поверхностей от окисления в процессе хранения и эксплуатации.

Электрические параметры

Соединитель рассчитан на работу при максимальном напряжении от 700 до 850 В в зависимости от конкретных условий применения и сочетания задействованных контактов. Сопротивление изоляции составляет не менее 1000–5000 МОм, что гарантирует отсутствие значительных токов утечки между соседними цепями и между контактами и корпусом. Такие параметры позволяют использовать разъём в аппаратуре с повышенными требованиями к электрической прочности изоляции.

При подборе соединителя для конкретного устройства необходимо учитывать суммарную токовую нагрузку на каждый контакт, рабочее напряжение и характер передаваемых сигналов. Превышение предельных значений может привести к перегреву контактных пар и ускоренной деградации покрытия.

Надёжность и условия эксплуатации

Изделие рассчитано на длительную эксплуатацию в жёстких условиях. Заявленные показатели надёжности включают не менее 500 циклов сочленений-расчленений без потери работоспособности, минимальную наработку 1000 часов и срок хранения не менее 20 лет. Это позволяет применять соединитель в аппаратуре длительного использования, где требуется редкое обслуживание разъёмных соединений.

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также при одиночных и многократных ударах с ускорением до 10 000 м/с². Диапазон рабочих температур составляет от минус 60 °C до плюс 180 °C. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и вне их при условии обеспечения защиты от прямого воздействия атмосферных осадков и агрессивных сред.

Высокая стойкость к механическим и климатическим воздействиям делает соединитель 2РТ32П10ЭШ1А пригодным для установки в аппаратуру, эксплуатируемую на подвижных объектах, в производственных цехах и в других условиях с повышенным уровнем вибраций и значительными колебаниями температуры.
