Назначение и область применения

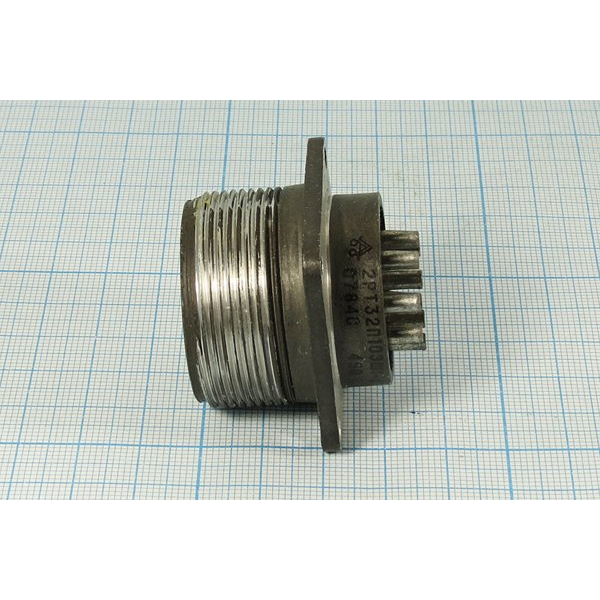

2РТ32П10ЭШ1-А — это блочная вилка разъёма серии 2РТ, предназначенная для соединения электрических цепей в аппаратуре и приборах. Изделие применяется в составе разъёмных контактных пар при монтаже приборного и соединительного оборудования. Исполнение с индексом «ЭШ1» обычно указывает на вариант для экранированного кабеля и соответствующее конструктивное оформление, что расширяет возможности применения разъёма в схемах, где требуется подключение экранированных проводников.

Вилка относится к климатическому исполнению УХЛ и рассчитана на внутреннее применение. При наружной установке изделие должно эксплуатироваться с защитой от пыли и воды, что обеспечивается размещением в корпусах, шкафах или кожухах с соответствующей степенью защиты.

Технические особенности

Разъём имеет 10 контактов, размещённых в корпусе условного размера 32. Контакты комбинированные по диаметру: обычно 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Такое сочетание позволяет в одном соединителе обслуживать цепи с разными токовыми нагрузками.

Электрические параметры

• Рабочий ток: до 10 А для контактов 1,5 мм и до 25 А для контактов 2,5 мм.
• Максимальное рабочее напряжение постоянного тока: не более 700 В.
• Сопротивление изоляции: не менее 1000 МОм, по отдельным справочным карточкам — 5000 МОм, в зависимости от источника и конкретного оформления изделия.
• Амплитудное значение напряжения цепи: 850 В в ряде технических описаний.
• Сопротивление контакта: до 2,5 мОм для контактов 1,5 мм и до 1 мОм для контактов 2,5 мм.

Механика и условия эксплуатации

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 20 лет.
• Рабочий диапазон температуры: примерно от -60 °C до +100 °C в зависимости от описания.

Конструкция и маркировка

Покрытие контактов — серебро; в некоторых карточках встречается указание на серебро с никелем в зависимости от исполнения. Обозначение изделия расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, П — вилка, 10 — количество контактов, ЭШ1 — исполнение для экранированного кабеля, А — вариант конструктивного оформления. Приёмка изделия соответствует категории «5», год выпуска в документации указан как 78–79. Артикул товара — 80961.

Изделие поставляется как блочная вилка без указания комплектации ответной частью. Все параметры, приведённые в описании, соответствуют данным производителя и справочной документации на серию 2РТ. При подборе ответного разъёма и монтаже необходимо руководствоваться схемой расположения контактов и требованиями к экранированию, соответствующими исполнению ЭШ1.
