Назначение и область применения

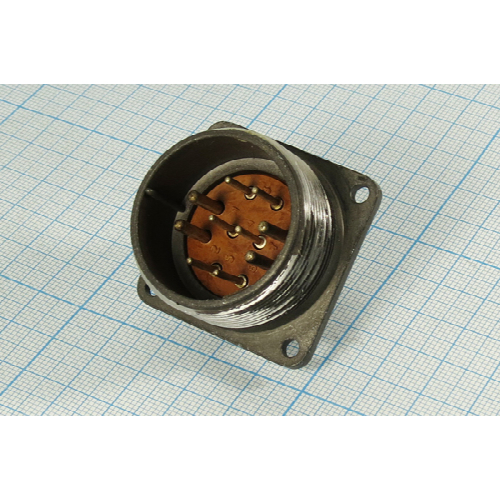

Изделие 2РТ32П10ЭШ1-А ВИЛКИ БЛОЧНЫЕ «5» (артикул 4549) представляет собой кабельный соединитель, который используется для коммутации электрических цепей в составе различных электротехнических и радиоэлектронных систем. Соединитель предназначен для работы в условиях, где требуется стабильный электрический контакт при значительных перепадах температур, воздействии вибраций и пониженном атмосферном давлении.

Данная модель применяется при монтаже кабельных сборок методом пайки. Конструкция с резьбовым соединением обеспечивает надёжную фиксацию ответных частей и исключает самопроизвольное расчленение в процессе эксплуатации. Изделие востребовано в аппаратуре промышленного назначения, контрольно-измерительном оборудовании, а также в устройствах, эксплуатируемых вне стационарных помещений.

Технические характеристики

Соединитель рассчитан на работу с контактами двух диаметров, что позволяет гибко подбирать сечение применяемых проводников под конкретную нагрузку.

• Рабочий ток для контактов диаметром 1,5 мм — 10 А.
• Рабочий ток для контактов диаметром 2,5 мм — 25 А.
• Максимальное рабочее напряжение — не более 700 В.
• Диаметры контактов — 1,5 мм и 2,5 мм.
• Покрытие контактов — серебро, обеспечивающее высокую проводимость и защиту от коррозии.
• Сопротивление контактов для диаметра 1,5 мм — 2,5 мОм.
• Сопротивление контактов для диаметра 2,5 мм — 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений — до 500 раз.
• Минимальная наработка — не менее 1000 часов.
• Срок сохраняемости — не менее 20 лет.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком температурном диапазоне. Температура окружающего воздуха при эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. При смене температур с учётом перегрева контактов изделие выдерживает воздействие от минус 60 до плюс 180 градусов Цельсия.

Изделие рассчитано на функционирование при пониженном атмосферном давлении до 1,3×10⁻⁴ Па. Конструкция устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате.

Конструкция и монтаж

Корпус соединителя выполнен с резьбовым соединением, что упрощает стыковку и обеспечивает герметичность узла. Монтаж кабеля осуществляется методом пайки. Габаритные размеры изделия составляют 60,1 × 41,5 × 53,1 мм, что позволяет использовать его в устройствах с ограниченным внутренним пространством.

Компактные размеры в сочетании с износостойким покрытием контактов и высокой механической прочностью делают соединитель пригодным для многократного применения в составе стационарного и подвижного оборудования.

Преимущества и особенности

Серебряное покрытие контактов снижает переходное сопротивление и замедляет образование оксидных плёнок, что положительно сказывается на стабильности соединения в течение всего срока службы. Ресурс в 500 циклов сочленения-расчленения позволяет использовать изделие в системах, требующих периодического обслуживания и перекоммутации.
