Назначение и область применения

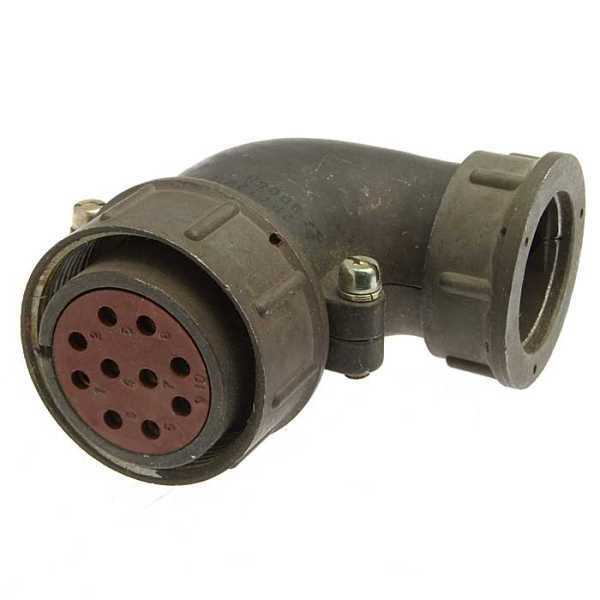

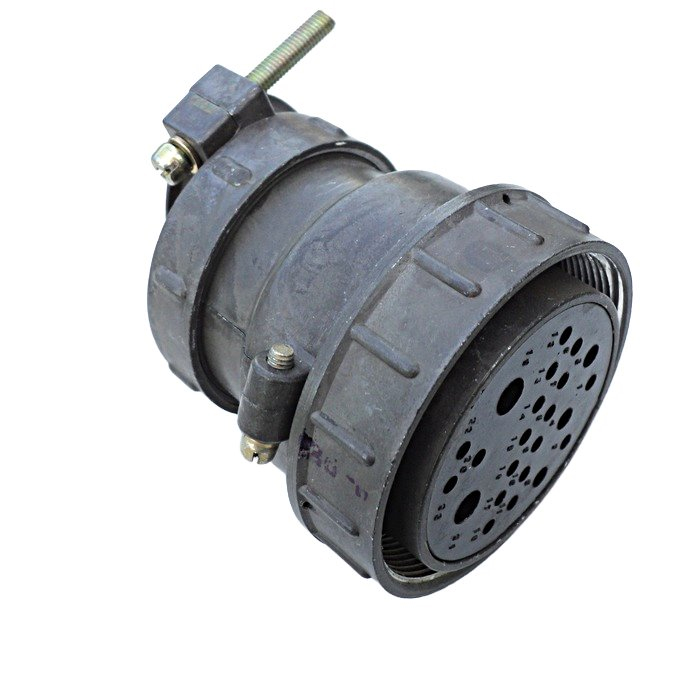

Кабельная розетка 2РТ32П10ЭШ1-А представляет собой электрический соединитель серии 2РТ, разработанный для коммутации экранированных и неэкранированных кабелей в цепях радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории промышленных разъёмов и применяется в системах, где требуется высокая надёжность контактных соединений при воздействии внешних механических и климатических факторов.

Розетка выполнена в негерметичном исполнении с прямым патрубком приборной части. Климатическое исполнение УХЛ позволяет эксплуатировать соединитель как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Основные области использования включают авиационную технику, судостроение и промышленную электронику.

Ответной частью для данной розетки служит вилка типа ШР32П10ЭШ1, что обеспечивает совместимость внутри серии и упрощает подбор комплектующих при построении линий связи.

Электрические характеристики и конструкция контактов

Розетка оснащена десятью контактами, разделёнными на две группы по диаметру и токовой нагрузке. Первая группа состоит из шести контактов диаметром 1,5 мм. Каждый такой контакт рассчитан на ток до 10 А, а переходное сопротивление не превышает 2,5 мОм. Вторая группа включает четыре контакта диаметром 2,5 мм, рассчитанных на ток до 25 А с сопротивлением не более 1 мОм. Контактные поверхности выполнены из серебра или никеля, что обеспечивает стабильность электрических параметров в течение всего срока службы.

Общая максимальная токовая нагрузка соединителя составляет 160 А. Амплитудное значение рабочего напряжения цепи достигает 850 В. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм, что подтверждает высокие диэлектрические свойства изоляционных материалов.

Механические и климатические параметры

Конструкция розетки рассчитана на длительную эксплуатацию в жёстких условиях. Изделие выдерживает не менее 500 циклов сочленения и расчленения без ухудшения контактных характеристик. Минимальная наработка составляет 1000 часов, а заявленный срок службы — до 20 лет.

Устойчивость к внешним воздействиям

• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Механический удар одиночного действия с ускорением до 5000 метров на секунду в квадрате.
• Работа при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Указанные параметры подтверждают пригодность розетки для применения в бортовой аппаратуре и промышленных установках, где присутствуют значительные вибрационные нагрузки и резкие перепады температур.

Расшифровка условного обозначения

Маркировка 2РТ32П10ЭШ1-А содержит информацию о конструктивных особенностях изделия. Обозначение расшифровывается следующим образом: 2РТ — тип соединителя; 32 — условный размер корпуса; П — прямой патрубок приборной части; 10 — количество контактов; ЭШ — вид гайки патрубка; 1 — серия исполнения; А — материал изолятора.

Применение стандартизированной системы обозначений упрощает идентификацию изделия при подборе, замене и комплектации электротехнических систем. Артикул товара — 80960, категория — 2РТ32, приёмочная классификация — «5», год выпуска партии — 92.
