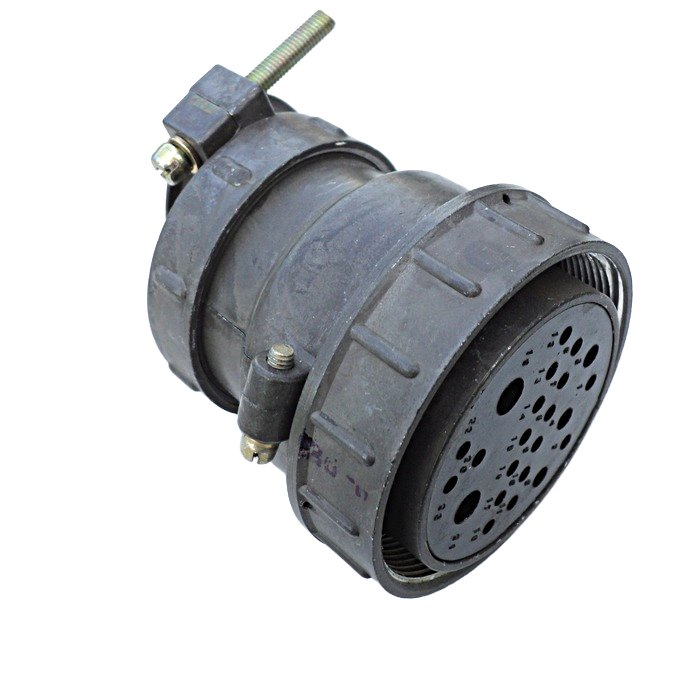

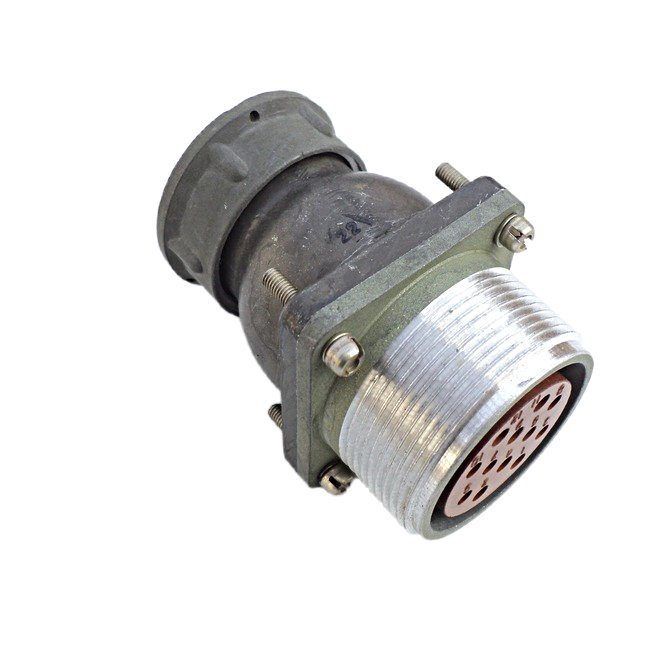

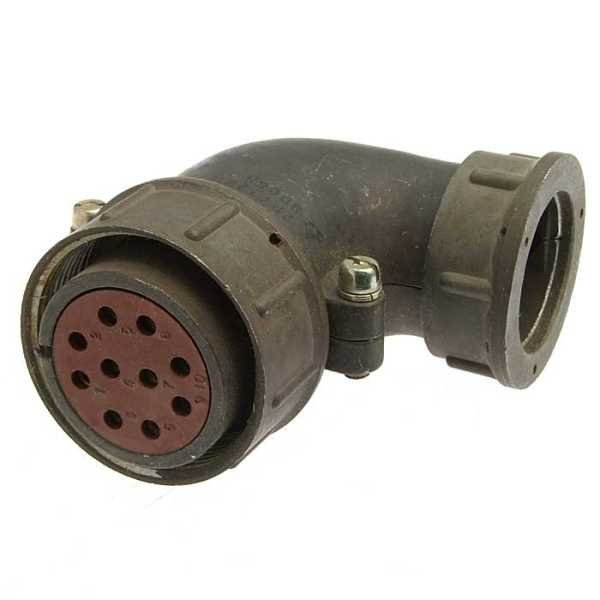

2РТ32П10ЭШ1-А — это кабельная розетка серии 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она используется для монтажа с экранированными и неэкранированными кабелями в приборах общего назначения.

Обозначение

Условное обозначение расшифровывается так: 2РТ — тип цилиндрического соединителя, 32 — условный размер корпуса, П — прямой патрубок, 10 — количество контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм), ЭШ1 — вид гайки патрубка, А — материал изолятора.

Технические характеристики

Розетка рассчитана на максимальную токовую нагрузку 10 А на контакт Ø1,5 мм и 25 А на контакт Ø2,5 мм, с общей нагрузкой до 160 А. Рабочие напряжения — до 700–850 В постоянного или переменного тока, сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм).

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические свойства

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный).

Климатическое исполнение

Соединитель негерметичный, категории УХЛ, работает при температурах от -60°C до +60°C, пониженном давлении до 1,3×10⁻⁴ Па. Срок службы — не менее 20 лет.

Эта розетка применяется во внутренних и наружных установках (с защитой от пыли и влаги).
