2РТ32П10ЭШ1-А — это кабельная розетка серии 2РТ, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она используется для монтажа с экранированными и неэкранированными кабелями в приборах общего назначения.

Обозначение

Условное обозначение расшифровывается так:

• 2РТ — тип цилиндрического соединителя.

• 32 — условный размер корпуса.

• П — прямой патрубок.

• 10 — количество контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм).

• ЭШ1 — вид гайки патрубка и экранирования.

• А — материал изолятора.

Технические характеристики

Розетка рассчитана на максимальную токовую нагрузку 10 А на контакт Ø1,5 мм и 25 А на контакт Ø2,5 мм, с общей нагрузкой до 160 А. Сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.
Напряжение цепи — до 850 В (амплитудное значение), тип — негерметичный, климатическое исполнение УХЛ (от -60°C до +60°C).

Механические свойства

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па.
Материал контактов — серебро или никель.

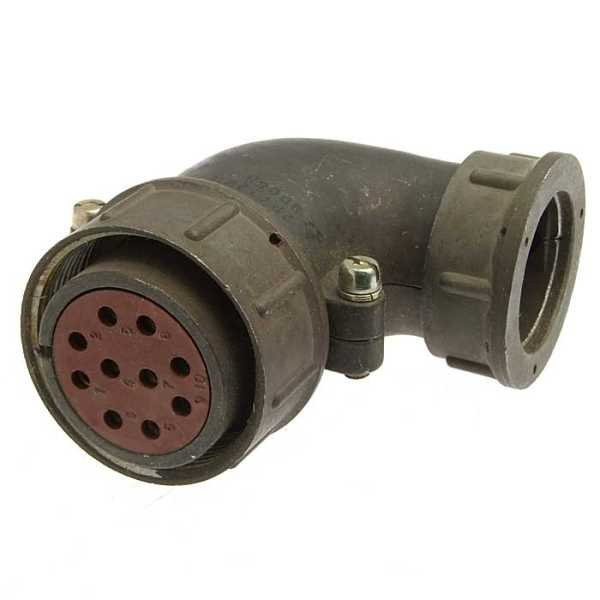

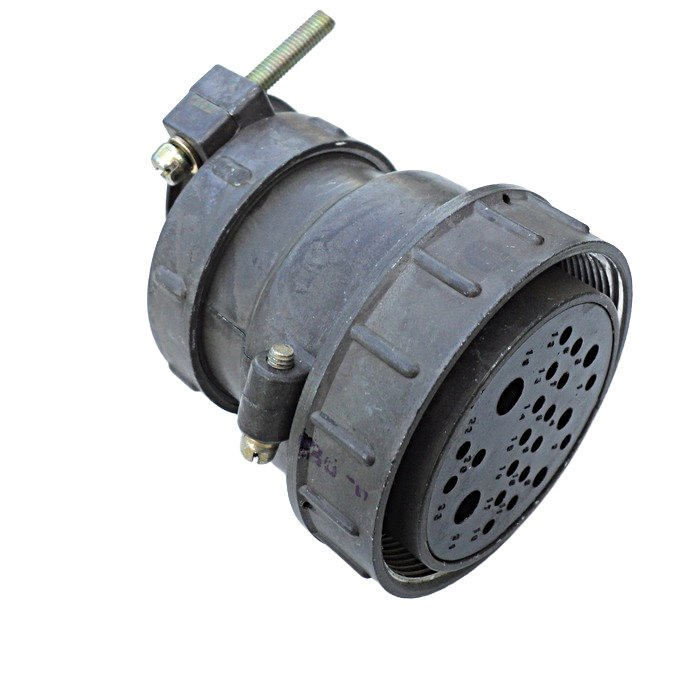

На изображении показана типичная кабельная розетка 2РТ32П10ЭШ1-А в сером корпусе с патрубком.
