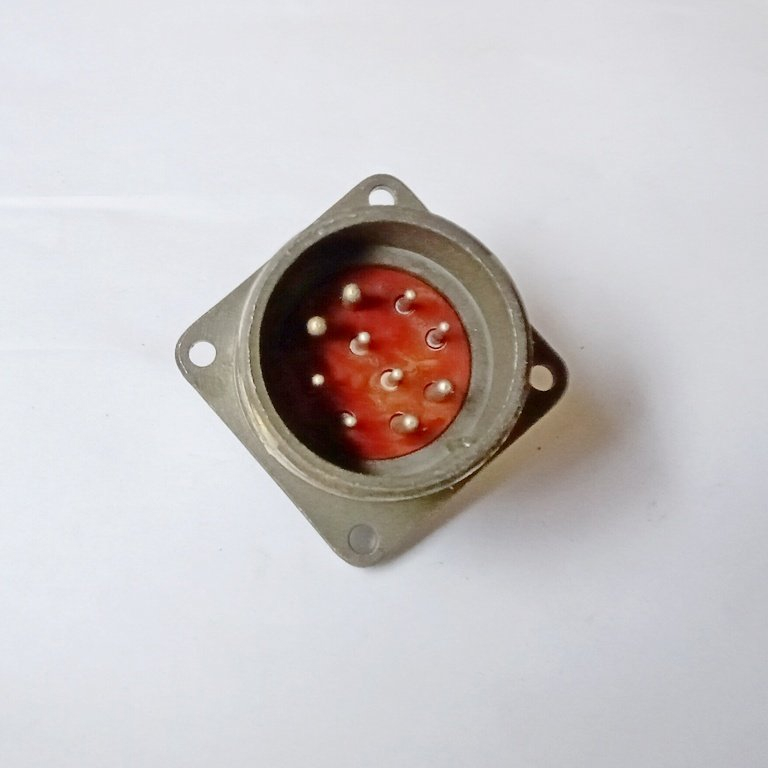

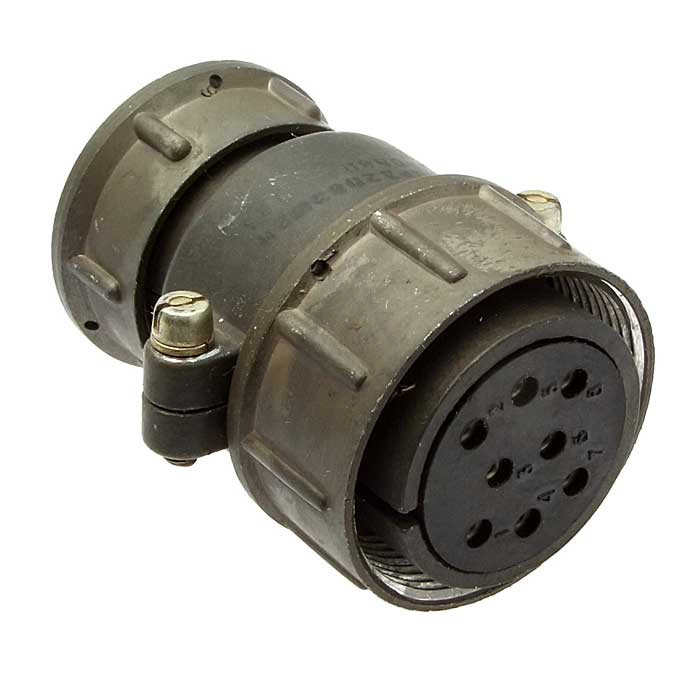

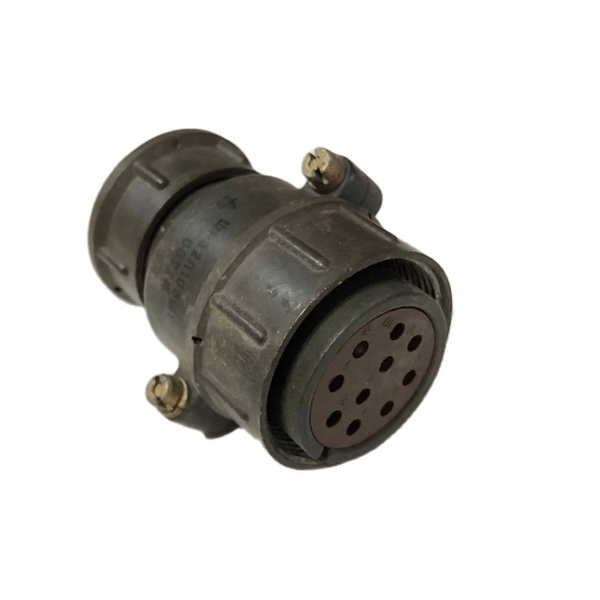

Разъём 2РТ32П10ЭШ1-А представляет собой кабельную розетку, предназначенную для использования в различных электрических соединениях. Вот основные характеристики и особенности этого устройства.

Основные характеристики

• Тип соединителя: 2РТ (разъём)
• Размер корпуса: 32
• Количество контактов: 10
• Диаметры контактов: 1,5 мм и 2,5 мм
• Рабочий ток:
  • Для контакта диаметром 1,5 мм — до 10 А
  • Для контакта диаметром 2,5 мм — до 25 А
• Максимальное рабочее напряжение: не более 700 В постоянного тока
• Покрытие контактов: серебро
• Сопротивление контактов:
  • Для 1,5 мм — 2,5 мОм
  • Для 2,5 мм — 1 мОм
• Сопротивление изоляции: не менее 1000 МОм

Условия эксплуатации

Разъём может использоваться в широком диапазоне температур:

• Температура окружающего воздуха: от -60° С до +100° С
• Температура перегрева контактов: до +180° С

Также устройство устойчиво к атмосферному давлению и механическим воздействиям:

• Атмосферное пониженное рабочее давление: $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па (или $10^{-6}$ 1 0 ? 6 мм рт. ст.)
• Условия синусоидальной вибрации: диапазон частот от 1 Гц до 1000 Гц с ускорением до $100,ext{ }^2$ 100 2

Конструкция и долговечность

Разъём имеет резьбовое соединение и производится с использованием метода пайки. Он рассчитан на:

• Минимальная наработка: не менее 1000 часов
• Количество разъёмов: до 500 циклов
• Срок сохраняемости: не менее 20 лет

Габариты

Размеры устройства составляют:

• Габаритные размеры: 60,1 ? 41,5 ? 53,1 мм

Такой разъём подходит для применения в различных областях, включая промышленность и военное дело, благодаря своей надежности и устойчивости к экстремальным условиям.
