Назначение изделия

2РТ32П10ЭШ1-АН — это круглый многоконтактный разъём семейства 2РТ, предназначенный для работы в радио- и электротехнике в качестве приборной или кабельной части. Изделие применяется для подключения экранированного кабеля в условиях вибраций и широкого температурного диапазона. Конструкция рассчитана на использование в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение силовых и сигнальных цепей.

Соединитель относится к негерметичному типу с резьбовой муфтой и климатическим исполнением УХЛ. Это допускает эксплуатацию в помещениях и на открытом воздухе при условии защиты от прямого попадания воды и пыли. Изделие ориентировано на применение в промышленной аппаратуре, испытательных стендах, электрошкафах и кабельных сборках.

Расшифровка обозначения

Маркировка 2РТ32П10ЭШ1-АН содержит сведения о конструкции и электрической схеме соединителя. Каждый элемент обозначения имеет следующее значение:

• 2РТ — тип соединителя, серия 2РТ, негерметичное исполнение, климатическое исполнение УХЛ;
• 32 — условный размер корпуса, определяющий габарит и шаг расположения контактов;
• П — исполнение по патрубку: прямая кабельная или приборная часть без изгиба, прямой ввод;
• 10 — количество контактов;
• Э — исполнение для экранированного кабеля, соответствующий тип концевой гайки или патрубка;
• Ш1 — «Ш» обозначает розетку, гнездовую часть; «1» — сочетание контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм;
• АН — дополнительное исполнение или модификация, вариант по покрытию, материалу, исполнению корпуса или нормам заказчика. Конкретные особенности задаются техническими условиями на изделие.

Артикул изделия — 4551. Категория — 2РТ32.

Электрические характеристики

Соединитель имеет десять контактов: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Номинальный ток на один контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Максимальный суммарный ток по всем контактам достигает порядка 160 А.

Максимальное рабочее напряжение цепи имеет амплитудное значение около 850 В, рабочее постоянное напряжение — до 700 В. Сопротивление контакта не превышает 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм. Сопротивление изоляции в нормальных условиях для близких исполнений серии 2РТ32П10Э обычно составляет не менее 1000–5000 МОм.

Конструкция и механика

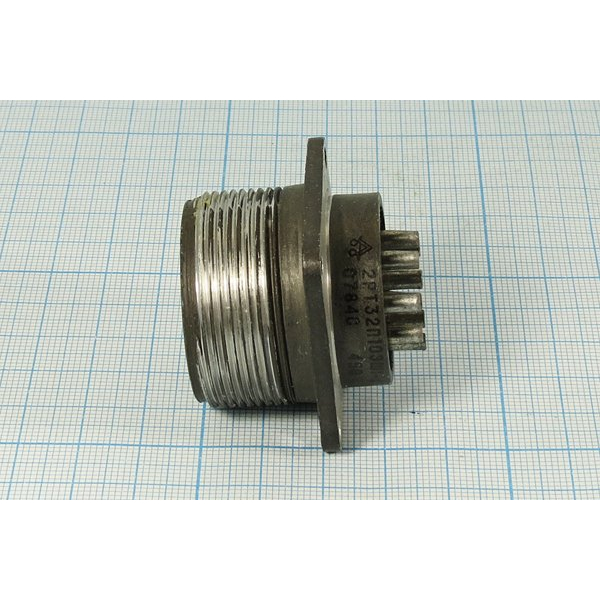

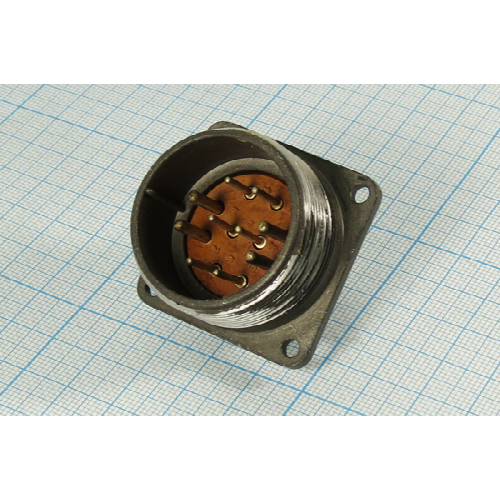

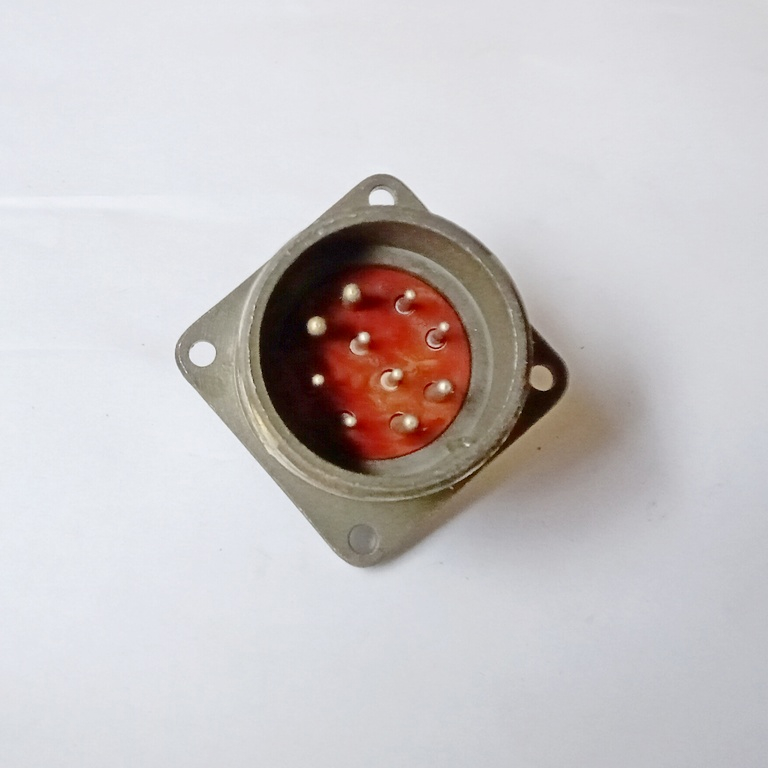

Разъём выполнен в круглом корпусе с резьбовой муфтой. Контакты изготовлены из медного сплава с покрытием серебро/никель. Такое покрытие снижает переходное сопротивление и повышает коррозионную стойкость. Количество циклов сочленения и расчленения составляет около 500. Минимальная наработка — порядка 1000 часов.

Изделие рассчитано на присоединение экранированного кабеля. Прямой ввод без изгиба упрощает монтаж в ограниченном пространстве и обеспечивает стабильное положение кабеля относительно корпуса разъёма.

Условия эксплуатации и пример применения

По характеристикам близких исполнений 2РТ32П10ЭШ1-А рабочий диапазон температуры окружающей среды составляет примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. При этом нагрев контактов допускается до более высоких значений. Изделие сохраняет работоспособность при атмосферном пониженном давлении до 1,3 на 10 в минус четвёртой степени Па, что соответствует 1,3 на 10 в минус шестой степени миллиметра ртутного столба.

Такой разъём удобно использовать как универсальный силовой и сигнальный интерфейс. Например, четыре контакта диаметром 2,5 мм применяются под силовые цепи компрессора или привода, а шесть контактов диаметром 1,5 мм — под цепи управления, датчики или обмотки реле. Благодаря наличию контактов двух диаметров изделие позволяет в одном корпусе совмещать цепи с разными токовыми нагрузками.
